4. Maschinenbeschreibung
Auf Wunsch können unter dem Unterbau die Auffangbehälter B für das Wasser aus der
Bearbeitung sowie die Wanne für die Vakuumpumpe C (liegt bei) positioniert werden.

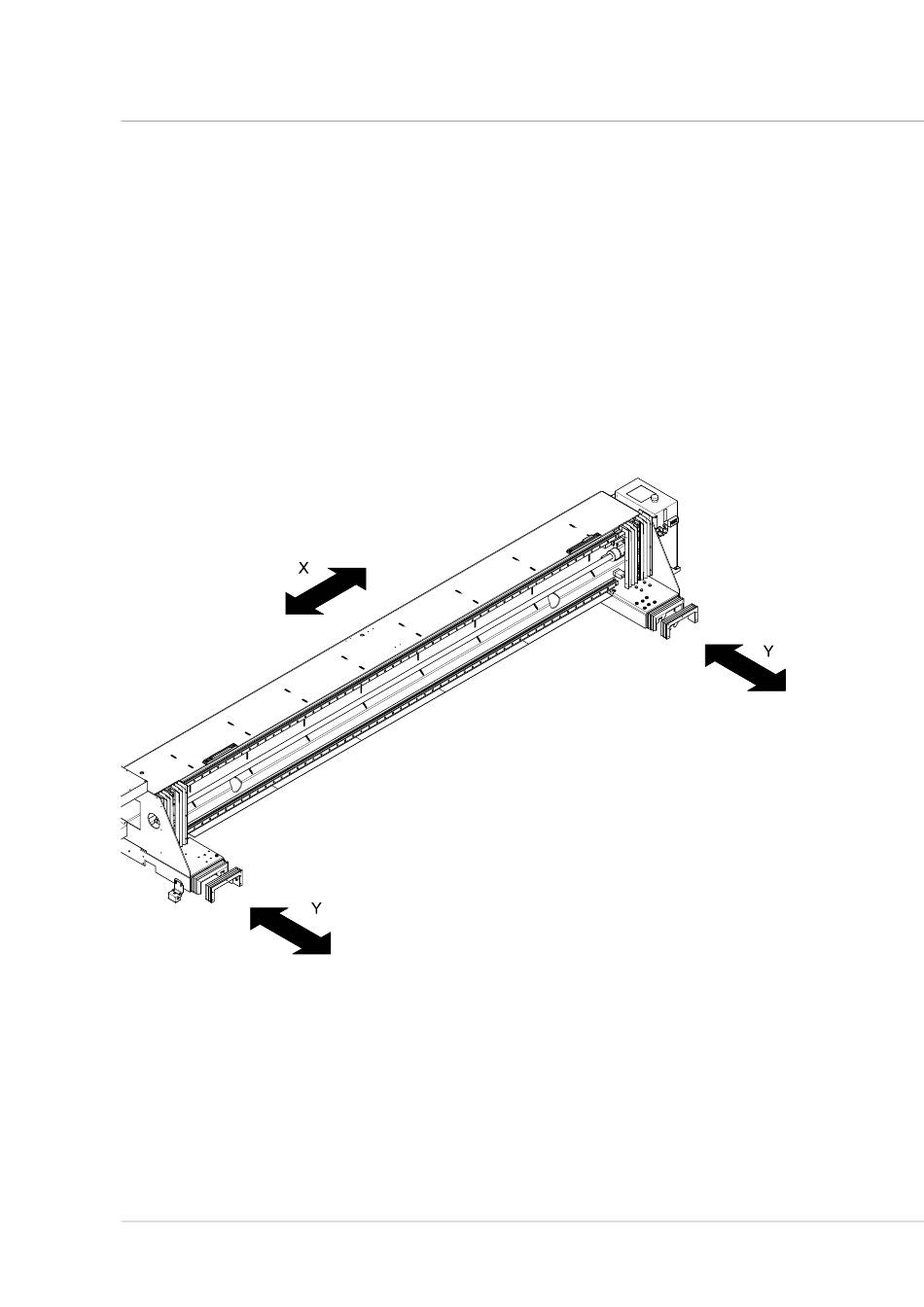

4.5 Träger X-Y-Achsen
Dieser mobile Träger, der den Schlitten des Bohrkopfes trägt, stellt die X-Achse der Maschine dar
und bewegt sich auf zwei Führungen mit Gleitschuhen mit Kugelumlaufspindeln (Y-Achse), die
auf den beiden seitlichen Leisten des Unterbaus liegen.
Der Träger wird durch Kugelumlaufspindeln über die seitlichen Leisten bewegt. Die Spindeln
werden, über einen Übertragungszahnriemen, von zwei Brushless-Motoren (einen an jedem
Ende) angetrieben.
