4.10 Bohrkopf mit 3 Achsen (X, Y, Z) mit Kippachse
"T" und "C"-Achse

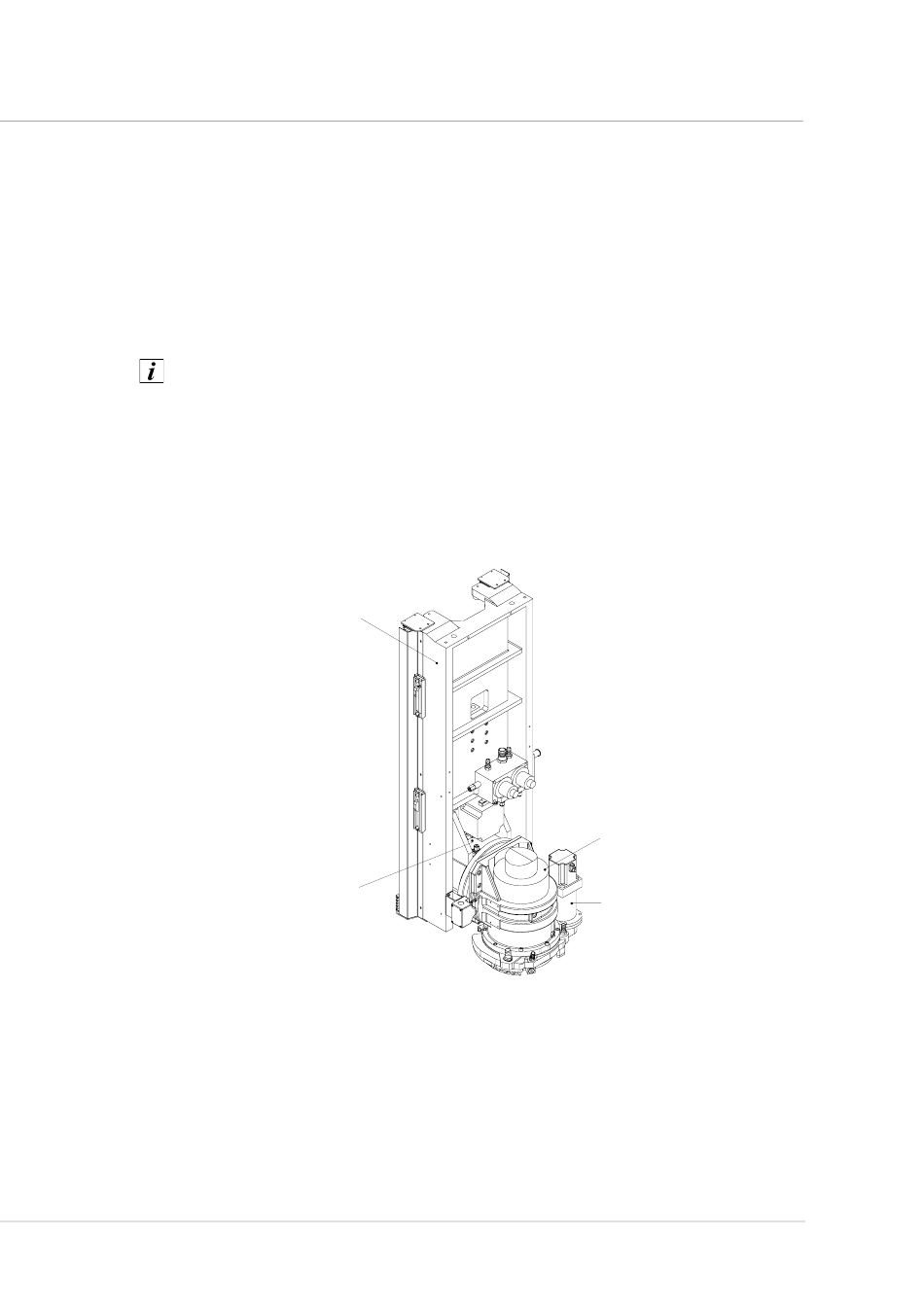

Der Bohrkopf auf dem mobilen Träger besteht aus:
A - Vertikaler Z-Achse, mit Brushless-Motor und pneumatischem Kompensationszylinder.
B - Elektrospindel.
Information
Die Elektrospindel wird über eine Glykol-Anlage mit Wärmeaustauscher gekühlt, die auf der
rechten Seite der Maschine liegt.
C - "C"-Achse, wird auf der Elektrospindel montiert und ermöglicht eine unendliche Rotation des
Werkzeugs.
D - "T"-Achse, mit Brushless-Motor und Präzisionsuntersetzung.
BIESSE S.p.A. © - Capitolo4.fm230704
A
D
Bohrkopf 33 CT - 43 CT
