5. Grundbegriffe
Version mit drei Achsen mit "C"-Achse
• X-Achse: entlang des mobilen Trägers (der
sich auf den beiden Leisten bewegt);
• Y-Achse: entlang der festen
Maschinenleisten;
• Z-Achse: vertikal.
• "C"-Achse (Extra): ist ein besonderes
Aggregat, das auf der Elektrospindel der
Version mit drei Achsen installiert wird und
eine unendliche Rotation der Aggregate (mit
Scheibe, ...) ermöglicht, die für besondere
Bearbeitungen nützlich ist.
Version mit drei Achsen mit "T"-Achse:
• X-Achse: entlang des mobilen Trägers (der
sich auf den beiden Leisten bewegt);
• Y-Achse: entlang der festen
Maschinenleisten;
• Z-Achse: vertikal.
• T-Achse (Kippachse): der Bohrkopf kann
von - 5° bis +5° rotieren; diese Kippachse
ermöglicht das Ausführen (mit Einschaltung
der Achsen Z, X) von Flachreliefarbeiten auf
Küchen-Arbeitsflächen.
Die Maschine mit vier Achsen ist die
Standard-Maschine für die Bearbeitung von
Marmor.
46

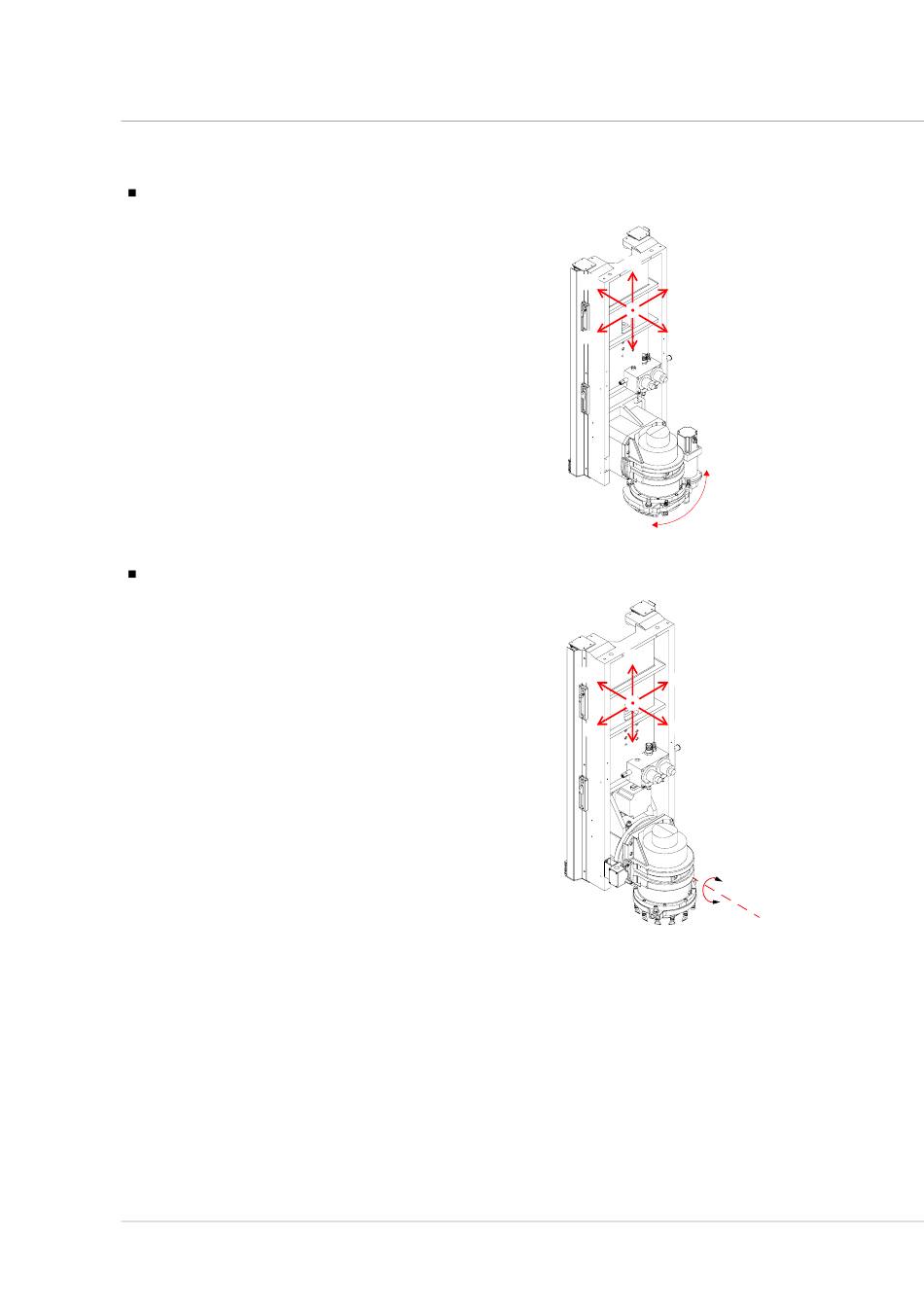

3 Achsen Betriebskopf mit Achse "C"
Z+
Y+
X+
Y-
X-
Z-
3 Achsen Betriebskopf mit Achse "T"
Z+
Y+
X+
Y-
X-
Z-
