12. Bestückung des Werkzeugmagazins

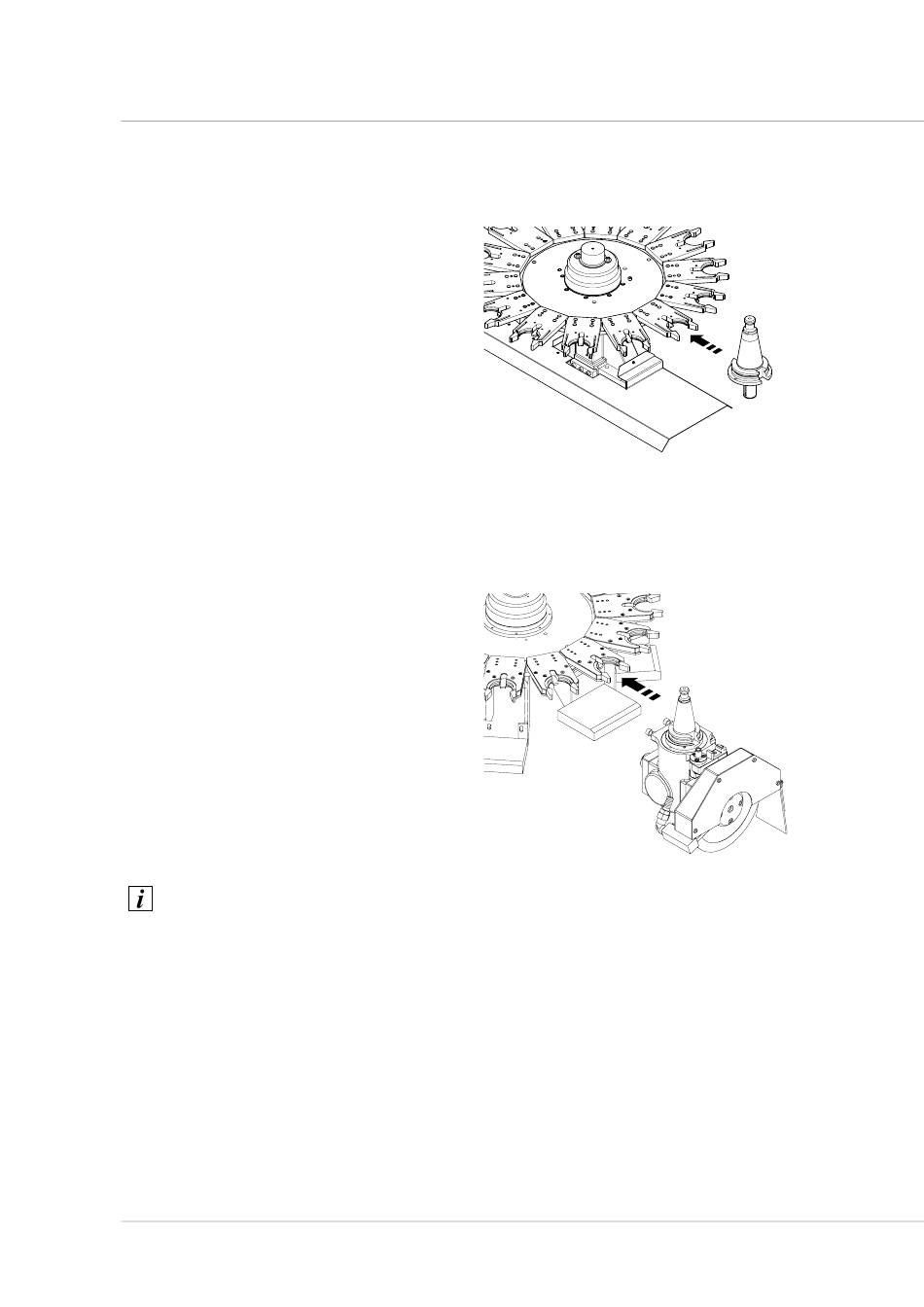

Positionierung der Spindeln

Zur Positionierung der Werkzeuge (die auf der
konischen Spindel montiert sind) im Magazin die
folgenden Anweisungen beachten:
1. Die Werkzeuge, die montiert werden sollen,
herausnehmen;
2. die Tür der Lagerfachs öffnen;
3. das Revolvermagazin bis in die gewünschte
Position drehen lassen;
4. das Werkzeug auf dem dazugehörigen
Werkzeugträger positionieren, so wie
angezeigt.
5. Zur nächsten Position übergehen, bis man die Bestückung vervollständigt hat.

Positionierung der Aggregate

Zur Positionierung der Aggregate im Magazin die
folgenden Anweisungen beachten:
1. Die Aggregate, die montiert werden sollen,
herausnehmen;
2. die Tür der Lagerfachs öffnen;
3. das Revolvermagazin bis in die gewünschte
Position drehen (siehe Kompatibilität);
4. das Aggregat auf dem entsprechenden
Werkzeugträger positionieren und dabei die
Ausmaße des Aggregats selbst
berücksichtigen; falls nötig, die daneben
liegenden Positionen leer lassen;
Information
Wegen ihres Gewichtes müssen die Aggregate in speziellen Gabeln mit unteren Stützen
positioniert werden.
5. Zur nächsten Position übergehen, bis man die Bestückung vervollständigt hat.
