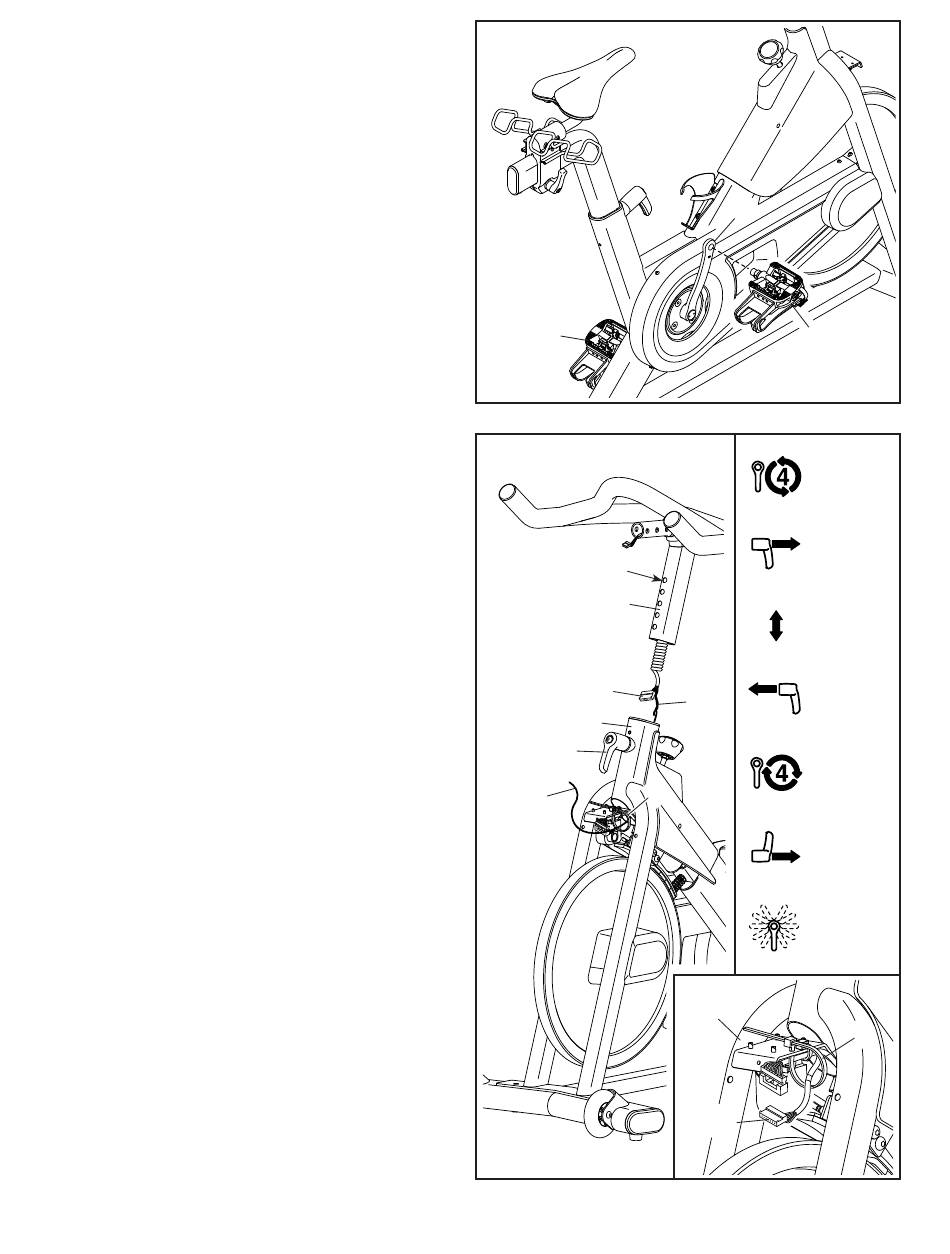

6. Hinweis: Falls gewünscht, können Sie Ihre
eigenen Pedale befestigen.
Identifizieren Sie das rechte Pedal (16). Drehen
Sie mit den Fingern das rechte Pedal unge-
fähr bis zur Hälfte in den rechten Kurbelarm
(18) ein. Dann verwenden Sie das mitgelie-
ferte Werkzeug, um das rechte Pedal FEST
ANZUZIEHEN.
Wiederholen Sie diesen Schritt mit dem
linken Pedal (17). WICHTIG: Sie müssen das
linke Pedal GEGEN DEN UHRZEIGERSINN
drehen, um es zu befestigen.
7. Lassen Sie eine zweite Person die Griffstange
(4) an den Rahmen (1) halten.
Als Nächstes finden Sie den Kabelbinder (A)
im Rahmen (1). Binden Sie den Kabelbinder an
das Griffstangenkabel (90) in der Griffstange
(4). Dann ziehen Sie am unteren Ende des
Kabelbinders, bis das Griffstangenkabel durch
den Rahmen geführt worden ist. Binden Sie den
Kabelbinder los und entsorgen Sie ihn.
Tipp: Das obere Nebenbild gibt an, wie man
den Einstellgriff (14) bedient.
Als Nächstes finden Sie den Einstellgriff (14) an
der Vorderseite des Rahmens (1). Ziehen Sie
den Einstellgriff nach außen und führen Sie die
Griffstange (4) in den Rahmen ein.
Als Nächstes bewegen Sie die Griffstange (4)
nach unten und lassen Sie den Einstellgriff (14)
in das gezeigte Einstellloch (B) einrasten. Dann
ziehen Sie den Einstellgriff mit vier Umdre-
hungen fest. Vergewissern Sie sich, dass der
Einstellgriff sicher in dem Einstellloch einge-
rastet ist.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen ihn so, dass er wie abgebildet
nach unten zeigt, und lassen ihn dann los.
Siehe unteres Nebenbild. Führen Sie das
Griffstangenkabel (90) durch den Kabelbinder
(C) am Rahmen (1). Verbinden Sie das Griff-
stangenkabel noch nicht und ziehen Sie den
Kabelbinder noch nicht zu.
6
17
7
B
4
90
1
14
A
9
18
16
Griff lockern
Griff ziehen
Stütze
einstellen
Griff
A
loslassen
Griff
festziehen
C
Griff ziehen
Griff nach
unten
drehen
1
90
C
