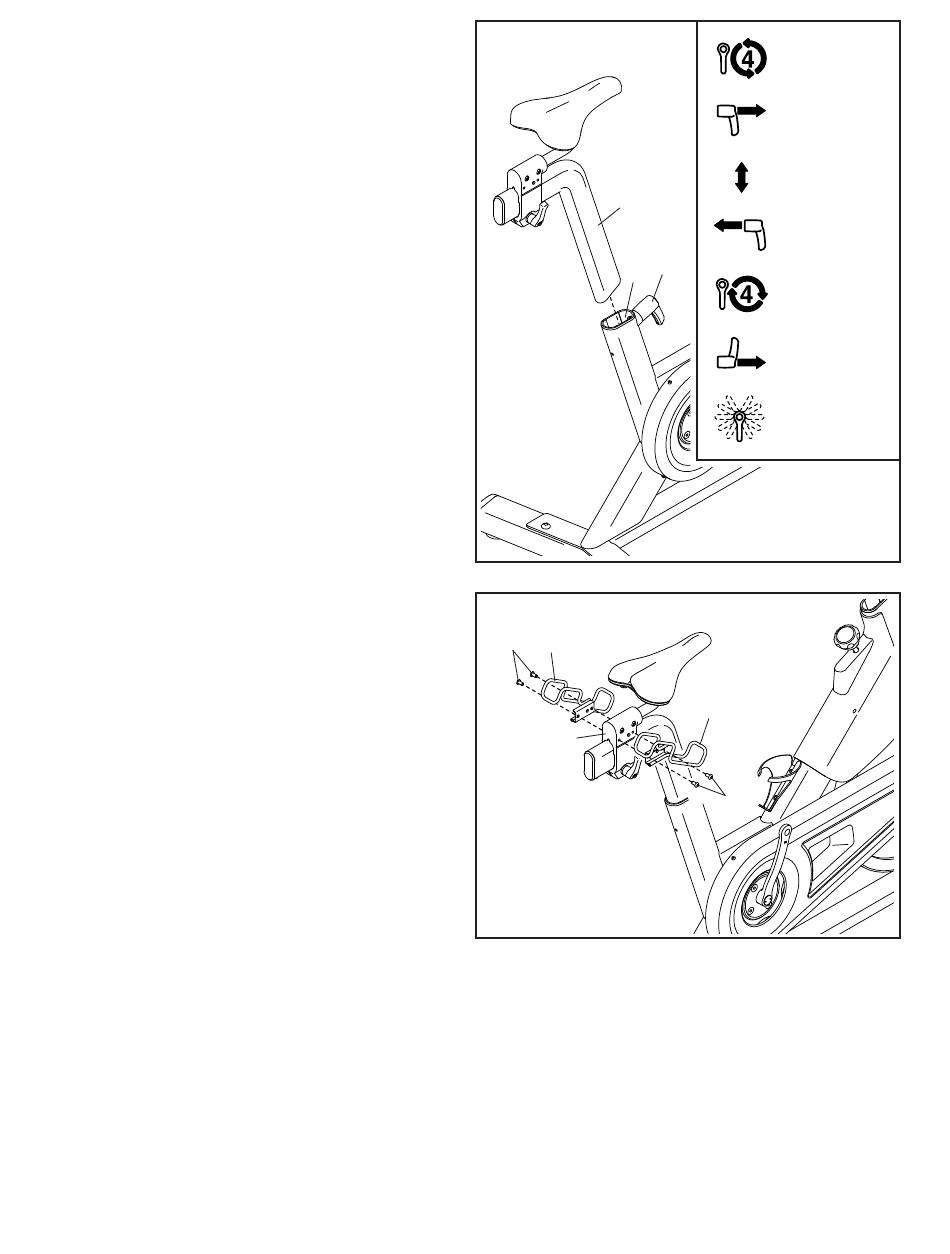

4. Tipp: Sehen Sie das Nebenbild an, um zu
erfahren, wie man den Einstellgriff (14)
bedient.
Finden Sie den Einstellgriff (14) an der
Hinterseite des Rahmens (1). Ziehen Sie den
Einstellgriff nach außen und schieben Sie die
Sattelstütze (7) in den Rahmen ein.
Als Nächstes bewegen Sie die Sattelstütze
(7) nach oben oder unten in die gewünschte
Position, lassen Sie den Einstellgriff (14) in
ein Einstellloch der Sattelstütze einrasten
und ziehen Sie dann den Einstellgriff mit
vier Umdrehungen fest. Vergewissern Sie
sich, dass der Einstellgriff sicher in einem
Einstellloch eingerastet ist.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen ihn so, dass er wie abgebildet
nach unten zeigt, und lassen ihn dann los.
5. Richten Sie die linke und die rechte Hantel-
ablage (11, 12) wie abgebildet aus.
Befestigen Sie die Hantelablagen (11, 12)
jeweils mit zwei M6 x 12mm Schrauben (79) am
Sattelträger (10).
4
7
1
5
79
11
10
8
Griff lockern
Griff ziehen
Stütze einstellen
Griff loslassen
14
Griff festziehen
Griff ziehen
Griff nach unten
drehen
12
79
