3.3
Beispiel Typenschild und Typenbezeichnung Elektronik
3.3.1
Inneres Typenschild Elektronikdeckel DSI..

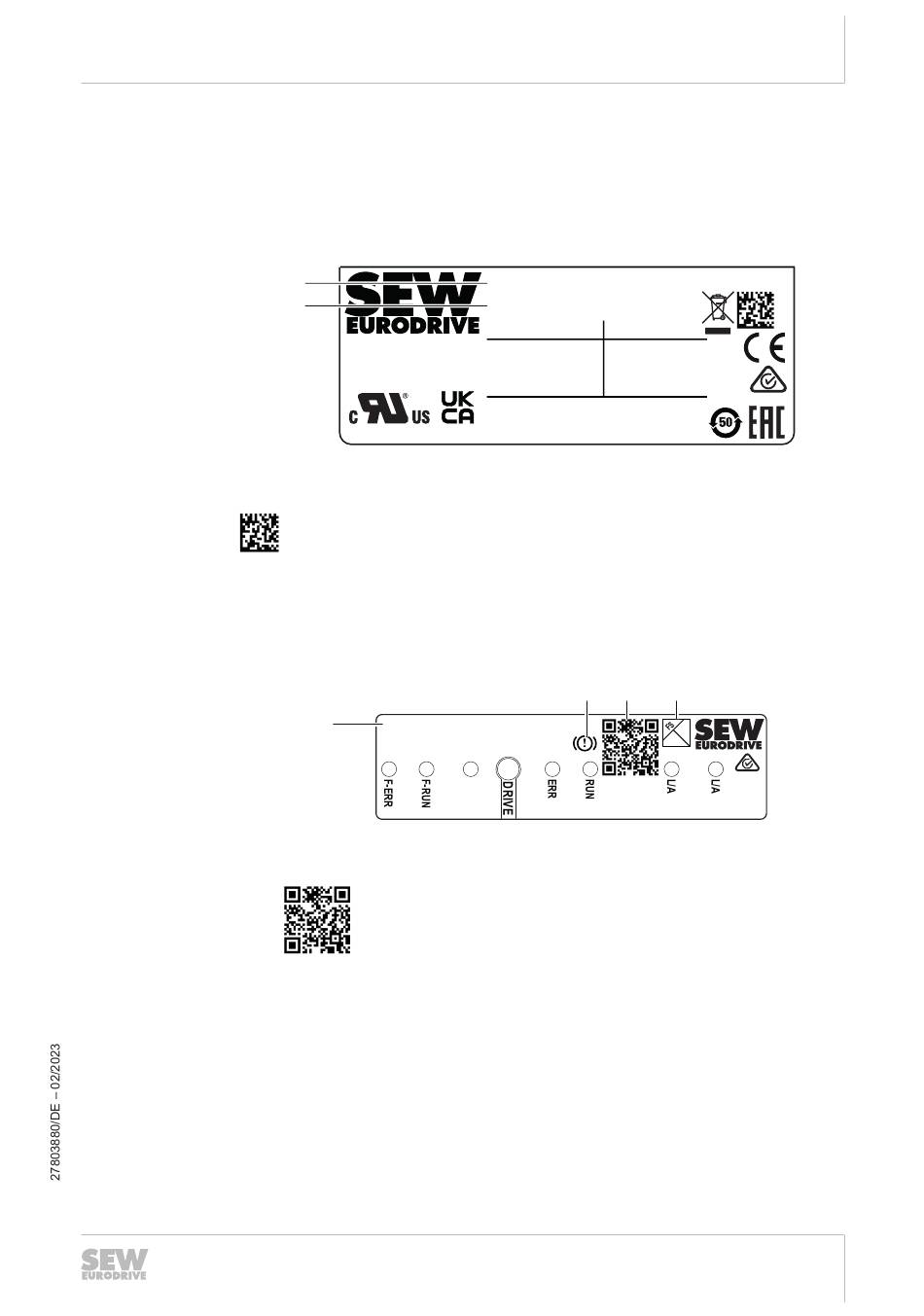

Das folgende Bild zeigt beispielhaft ein Typenschild des Elektronikdeckels. Den Auf-
bau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung Elektronik-
deckel".
[1]
[2]
3.3.2
Äußeres Typenschild Elektronikdeckel DSI..
Das folgende Bild zeigt beispielhaft ein Typenschild des Elektronikdeckels. Den Auf-
bau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung Elektronik-
deckel".
[1]
[2]
[3]
[4]
Beispiel Typenschild und Typenbezeichnung Elektronik
[1]
[2]
D-76646 Bruchsal
Made in Germany
UK WF6 1GX Normanton
ML
03
Typenbezeichnung des Elektronikdeckels
Eindeutige Seriennummer des Elektronikdeckels
DataMatrix-Code mit eindeutiger Seriennummer des Elektronikdeckels
[1]
DSI10A-0020-503-A-S00-000/B
EtherCAT / SBusPLUS
Typenbezeichnung des Elektronikdeckels
Kennzeichnung bei optionaler HV-Bremsenansteuerung /B
Produktlabel mit QR-Code. Der QR-Code kann gescannt werden.
Es erfolgt eine Weiterleitung zu den Digital Services von
SEW‑EURODRIVE. Dort kann auf produktspezifische Daten, Do-
kumente sowie weitere Services zugegriffen werden.
Digital Services
Im Bereich "Dokumentationen" > "Daten und Dokumente"
steht das Produkthandbuch des Geräts mit weiterführenden
Informationen zur Verfügung.
FS-Logo
Type: DSI20A-0055-503-A-T00-001/B
S0#: 01.1234567890.0001.22
Eingang/ Input
Ausgang/ Output
U =AC 380Y/200...
U =
3x0..Uinput
500Y/289 V
I =
AC 5.5A
I =
AC 5.0A
Imax=
AC 16.0A
f =
0...599Hz
f =
50..60Hz
T = -25..+35°C
IE2 2.1%
Status: 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00
[2]
[3]
EBCM
Digital Services
Betriebsanleitung – MOVIMOT
Geräteaufbau
54043223787645835
[4]
01
27021630753723019
®
advanced
3
19
