Geräteaufbau
3
Elektronik

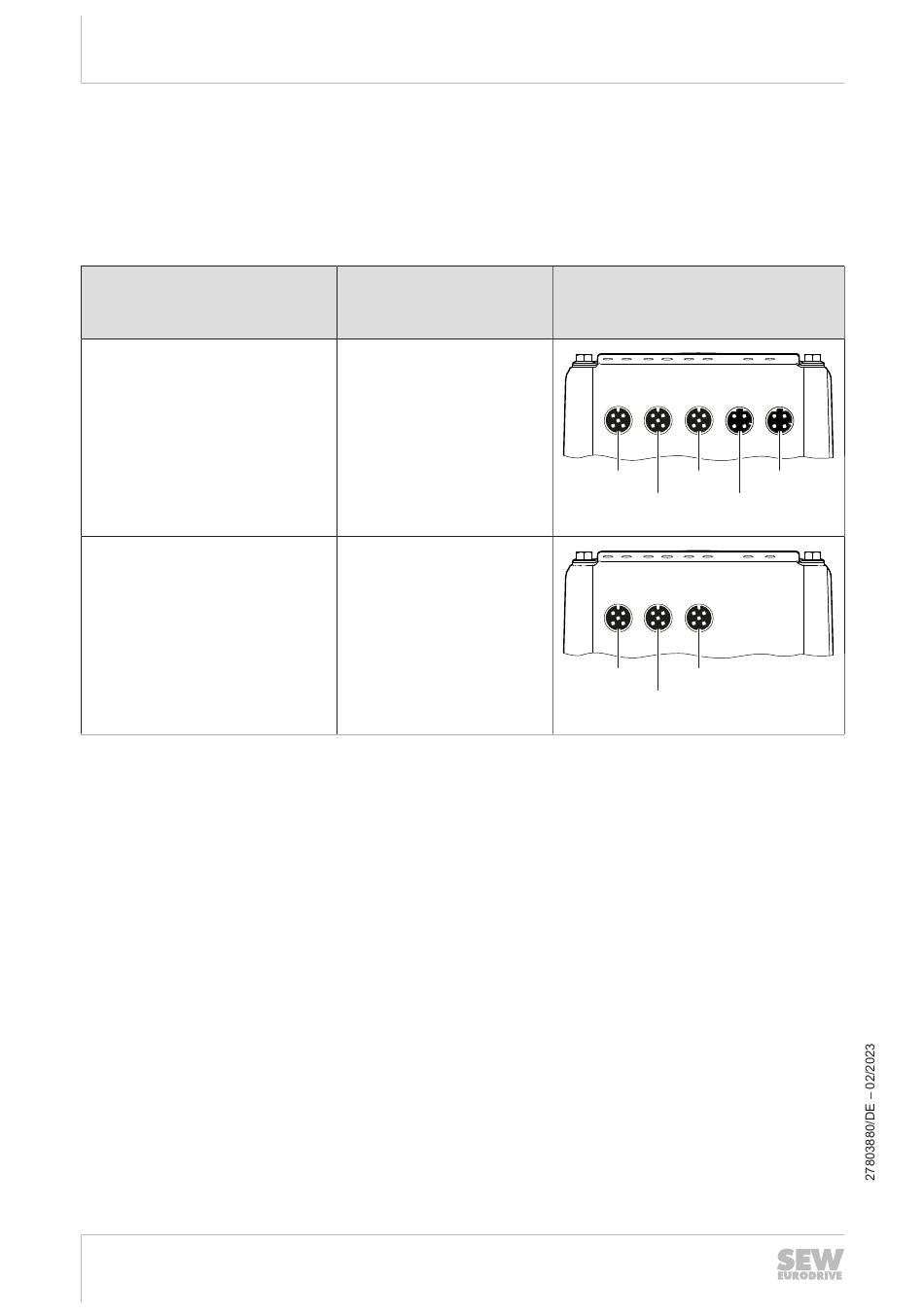

3.2.2 Anschlusskonfiguration des Elektronikdeckels
Typenbezeichnung
Elektronikdeckel
• Anschlusskonfiguration
DFC.0..
DSI.0..
• Der Feldbusanschluss erfolgt
durch M12-Steckverbinder am
Elektronikdeckel.
DFC.1..
DSI.1..
• Der Feldbusanschluss erfolgt
durch Mini-I/O-Steckverbinder
an der Anschlusseinheit.
18
Betriebsanleitung – MOVIMOT
Die Elektronikdeckel sind in verschiedenen Anschlusskonfigurationen mit M12-Steck-
verbindern lieferbar.
Wenn die M12-Steckverbinder X4233_1 und X4233_2 für den Feldbusanschluss am
Elektronikdeckel nicht ausgeführt sind, erfolgt der Feldbusanschluss über die Mini-I/O-
Steckverbinder X42 und X43 an der Anschlusseinheit.
Beschreibung
M12-Steckverbinder für:
• Feldbusanschluss
X4233_1, X4233_2
• Digitale Ein-/Ausgänge
X5133_1, X5133_2,
X5133_3
M12-Steckverbinder für:
• Digitale Ein-/Ausgänge
X5133_1, X5133_2,
X5133_3
®
advanced
X5133_1 X5133_3
X5133_2 X4233_1
X5133_1 X5133_3
X5133_2
X4233_2
