22
Rückführbrücken für Vierleiter-Technik
sw
ws

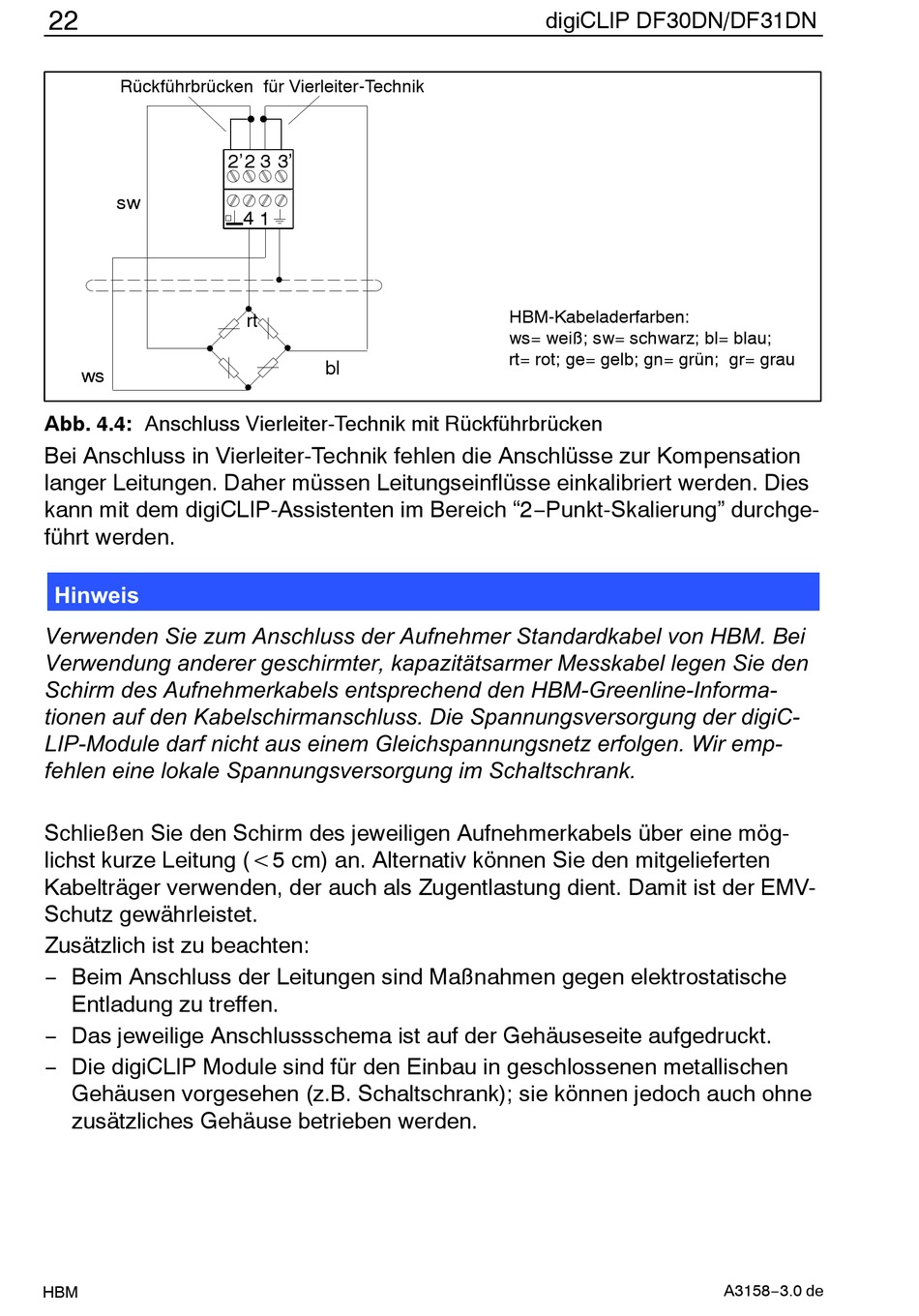

Abb. 4.4: Anschluss Vierleiter-Technik mit Rückführbrücken
Bei Anschluss in Vierleiter-Technik fehlen die Anschlüsse zur Kompensation
langer Leitungen. Daher müssen Leitungseinflüsse einkalibriert werden. Dies
kann mit dem digiCLIP-Assistenten im Bereich "2−Punkt-Skalierung" durchge-
führt werden.
Hinweis
Verwenden Sie zum Anschluss der Aufnehmer Standardkabel von HBM. Bei
Verwendung anderer geschirmter, kapazitätsarmer Messkabel legen Sie den
Schirm des Aufnehmerkabels entsprechend den HBM‐Greenline‐Informa
tionen auf den Kabelschirmanschluss. Die Spannungsversorgung der digiC
LIP‐Module darf nicht aus einem Gleichspannungsnetz erfolgen. Wir emp
fehlen eine lokale Spannungsversorgung im Schaltschrank.
Schließen Sie den Schirm des jeweiligen Aufnehmerkabels über eine mög-
lichst kurze Leitung (t5 cm) an. Alternativ können Sie den mitgelieferten
Kabelträger verwenden, der auch als Zugentlastung dient. Damit ist der EMV-
Schutz gewährleistet.
Zusätzlich ist zu beachten:
− Beim Anschluss der Leitungen sind Maßnahmen gegen elektrostatische
Entladung zu treffen.
− Das jeweilige Anschlussschema ist auf der Gehäuseseite aufgedruckt.
− Die digiCLIP Module sind für den Einbau in geschlossenen metallischen
Gehäusen vorgesehen (z.B. Schaltschrank); sie können jedoch auch ohne
zusätzliches Gehäuse betrieben werden.
HBM
2'2 3 3'
4 1
rt
bl
digiCLIP DF30DN/DF31DN
HBM-Kabeladerfarben:
ws= weiß; sw= schwarz; bl= blau;
rt= rot; ge= gelb; gn= grün; gr= grau
A3158−3.0 de
