NOTICE D'INSTRUCTION
Détails sur la connexion et la sortie :

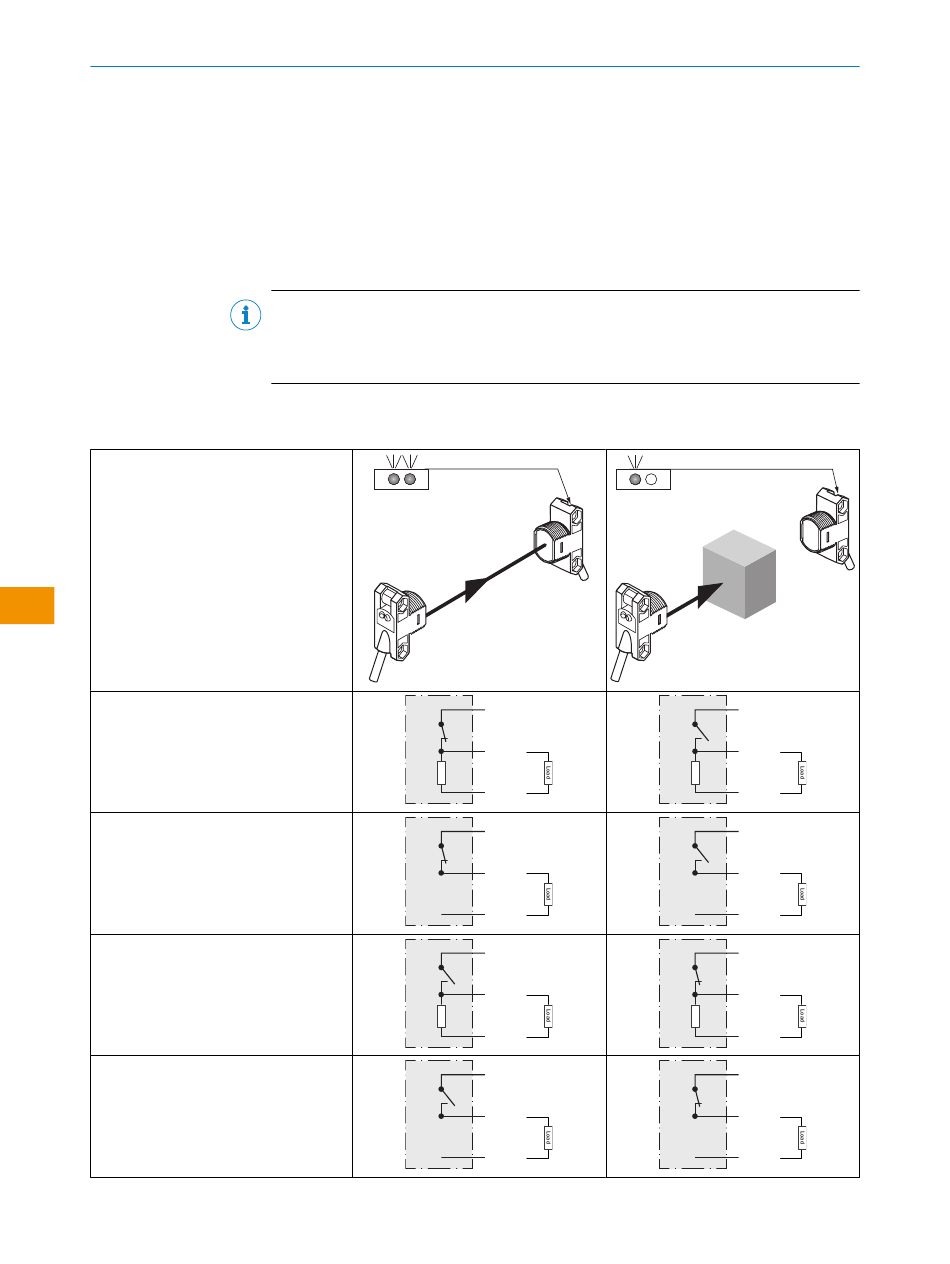

Tableau 2: Fonctionnement de la sortie
ZSE18 / ZEO18
-x_xxxx = sortie Q1
-xx_xxx = sortie Q2
fr
L.ON, PNP : Q (≤ 100 mA)
L.ON, PNP collecteur ouvert Q (≤ 100 mA)
D.ON, PNP : Q (≤ 100 mA)
D.ON, PNP collecteur ouvert Q (≤
100 mA)
62 N O T I C E D ' I N S T R U C T I O N | ZSE18
BU = Blue (Bleu)
BK = Black (Noir)
n. c. = non connecté
Q1 = sortie de commutation 1
Q2 = sortie de commutation 2
L+ = tension d'alimentation (U
M = poids
L.ON = commutation claire
D.ON = commutation sombre
REMARQUE
Les sorties du capteur sont livrées équipées avec un réglage par défaut activation
temporisée ou désactivation temporisée. Cela est indiqué par un suffixe Txx à la fin du
numéro du modèle (Zxx18-xxxxxxTxx).
-xPxxxx
-x8xxxx
-xxPxxx
-xHxxxx
-x4xxxx
-xxHxxx
-xFxxxx
-x2xxxx
-xxFxxx
-xKxxxx
-x6xxxx
-xxKxxx
)
V
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
