6. Przyłącze elektryczne

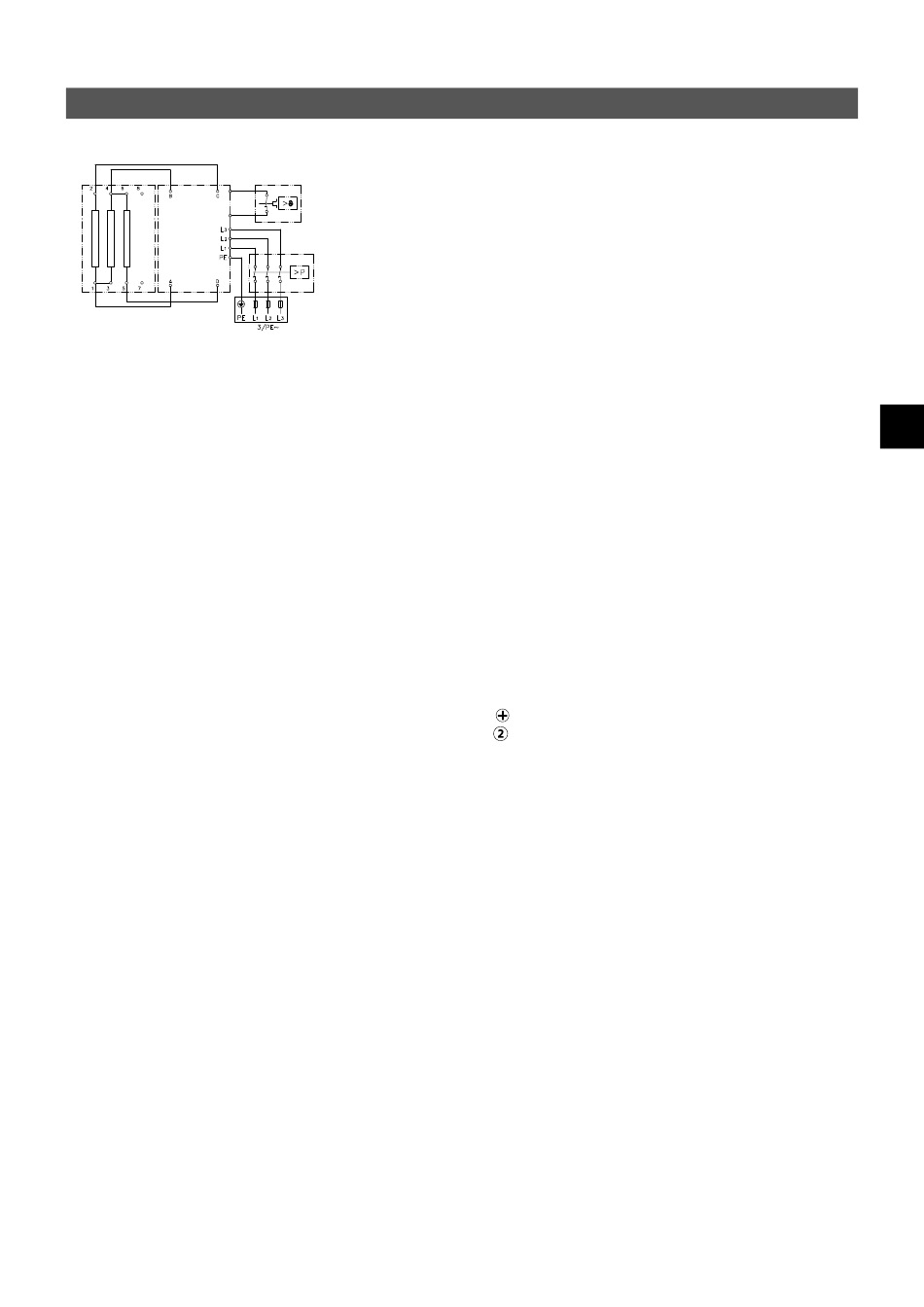

Schemat połączeń
2
1
1. Elektronika
2. Element grzejny
3. Zabezpieczenie ciśnieniowe SDB
4. Listwa zaciskowa
5. Zabezpieczenie termiczne STB
Tylko przez specjalistę!
Należy przestrzegać:
• Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w
5
układzie sieciowym TN-S lub TN-C-S wg PN-91/E-05009/03
• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
3
• Danych technicznych i informacji zamieszczonych na tabliczce znamionowej.
• Urządzenie podłączyć do przewodu uziemiającego!
4
Wymagania konstrukcyjne
• Urządzenie musi być na stałe podłączone do zainstalowanych na stałe elektrycznych
przewodów zasilających. Urządzenie musi być podłączone do przewodu ochronnego.
• Kable elektryczne muszą być w idealnym stanie i nie mogą być dotykane po zainsta-
lowaniu.
• Po stronie instalacyjnej należy zainstalować urządzenie rozłączające wszystkie biegu-
ny o szerokości otwarcia styków wynoszącej co najmniej 3 mm na każdy biegun (np.
poprzez bezpieczniki).
• Dla zabezpieczenia urządzenia należy zamontować bezpieczniki o parametrach
odpowiednio dostosowanych do mocy podgrzewacza.
Przekaźnik zrzucania ładunku
Przy podłączaniu kolejnych urządzeń trójfazowych do przewodu zewnętrznego L2
można podłączyć przekaźnik zrzutu obciążenia dla elektronicznych przepływowych
podgrzewaczy wody (CLAGE art.nr 82250).
Aby zmienić tryb pracy, w pierwszej kolejności po wykonaniu przyłącza elektrycznego i
pierwszym uruchomieniu należy wywołać menu serwisowe, a następnie wybrać pozycję
menu „Ld".
Następnie należy naciskać
wpis za pomocą przycisku
Następnie aktywować funkcję blokady (patrz rozdział „7. Pierwsze uruchomienie" roz-
dział „Funkcja blokady").
123
tak długo, aż na wyświetlaczu pojawi się „on" i zapisać
.
CLAGE
PL
