Gebrauchsanleitung für den Anwender Operating instructions for the user E-Komfortdurchlauferhitzer DEX 12 E-convenience instant water heater DEX 12 > > Downloaded from www.Manualslib.com manuals search engine...
Seite 2
Downloaded from www.Manualslib.com manuals search engine...

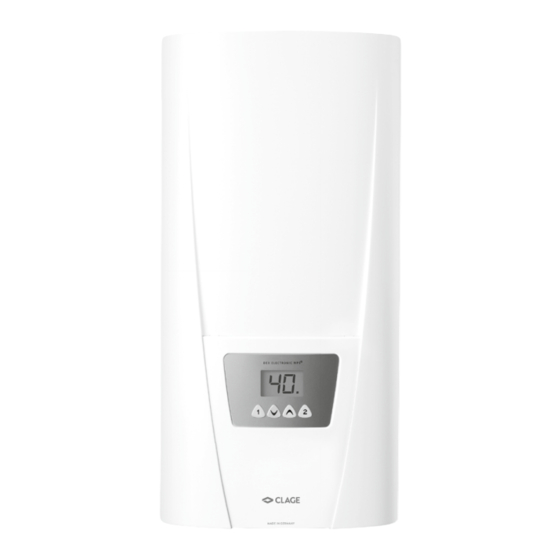

Gebrauch zu beachten! 1. Gerätebeschreibung Der Durchlauferhitzer DEX 12 ist ein elektronisch gesteuerter, druckfester Durch lauf erhitzer zur dezentralen Warm wasser bereitung an einer oder mehreren Zapfstellen. Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten Auslauftemperatur, der jeweiligen Einlauftemperatur und der Durchflussmenge, um die eingestellte Temperatur gradgenau zu erreichen und bei Druckschwankungen kon...
≥ 3 sek Anzeige des neuen Wertes (z.B. 43 °C) Temperaturbegrenzung Der Durchlauferhitzer DEX 12 ist mit einer zuschaltbaren Temperaturbegrenzung aus Temperaturbegrenzung ein gestattet. Werkseitig ist dieser Ver brüh ungs schutz deaktiviert. • Einschalten: Grenztemperatur vor wählen, dann gleichzeitig für min des...
CLAGE 2. Gebrauch Werkseinstellungen wiederherstellen Zurücksetzen der Einstellungen Sie können alle Einstellungen auf den Auslieferungszustand zurücksetzen: • Halten Sie gleichzeitig gedrückt, im Display wird nun im Sekundentakt von »10« bis »00« rückwärts gezählt. Bei »00« erfolgt der Reset, früheres Loslassen Drücken + halten!
DEX ELECTRONIC MPS ® 2. Gebrauch Entlüften nach Wartungs arbeiten Dieser Durchlauferhitzer ist mit einer auto matischen Luftblasenerkennung ausgestat tet, die ein versehentliches Trocken laufen verhindert. Trotzdem muss das Gerät vor der erst en Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in der Wasser installation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
Gewählte Temperatur Wasserdurchfluss zu Wasserdurchfluss an Armatur wird nicht erreicht , groß reduzieren Dezimalpunkt leuchtet Gewählte Temperatur Nur Warmwasser zapfen, CLAGE GmbH wird nicht erreicht, Kaltwasser ist an der Tem peratur für den Gebrauch Dezimalpunkt leuchtet Armatur beigemischt Werkskundendienst einstellen nicht Pirolweg 1 –...
1. Description of appliance The instantaneous water heater DEX 12 is a electronically controlled, pressureresistant water heater for a decentralised water supply to one or more tap connections. Its electronic control regulates the power consumption depending on the selected out...
Temperature limitation Temperature limit on The instantaneous water heater DEX 12 is equipped with an optional temperature lim iting function. This scalding protection is deactivated in the factory setting. • Switch on: Select the limit tempe ra ture, then press...
DEX ELECTRONIC MPS ® 2. How to use Reset to factory setting Reset All factory settings can be recalled: • Press simultaneously. The display now counts backwards from “10“ to “00“ in second intervals. The appliance is reset at value “00“ if you stop pressing Press + hold! the keys earlier, you will cancel the process.
CLAGE 2. How to use Venting after maintenance work This instantaneous water heater features an automatic air bubble protection to pre vent it from inadvertently running dry. Nevertheless, the appliance must be vented before using it for the first time. Each time the appliance is emptied (e.g. after work on the plumbing system, if there is a risk of frost or following repair work), the appliance must be revented before it is used again.
DEX 12 ELECTRONIC MPS ® 3. Troubleshooting and service This instantaneous water heater was manufactured conscientiously and checked sever al times before delivery. Should malfunctions nevertheless occur, it is usually only due to a bagatelle. First attempt to switch the house fuses off and on again in order to reset the electronics.
CLAGE 4. Produktdatenblatt / Product data sheet Produktdatenblatt nach Vorgabe der EU Verordnungen 812/2013 814/2013 η °C dB(A) CLAGE DEX12 5MF115D4 Erläuterungen Name oder Warenzeichen Gerätebezeichnung Gerätetyp Lastprofil Klasse WarmwasserbereitungsEnergieeffizienz WarmwasserbereitungsEnergieeffizienz Jährlicher Stromverbrauch Alternatives Lastprofil, die entsprechende WarmwasserbereitungsEnergieeffizienz und der entsprechende jährliche Stromverbrauch, sofern verfügbar.
