SELV
C
A
B

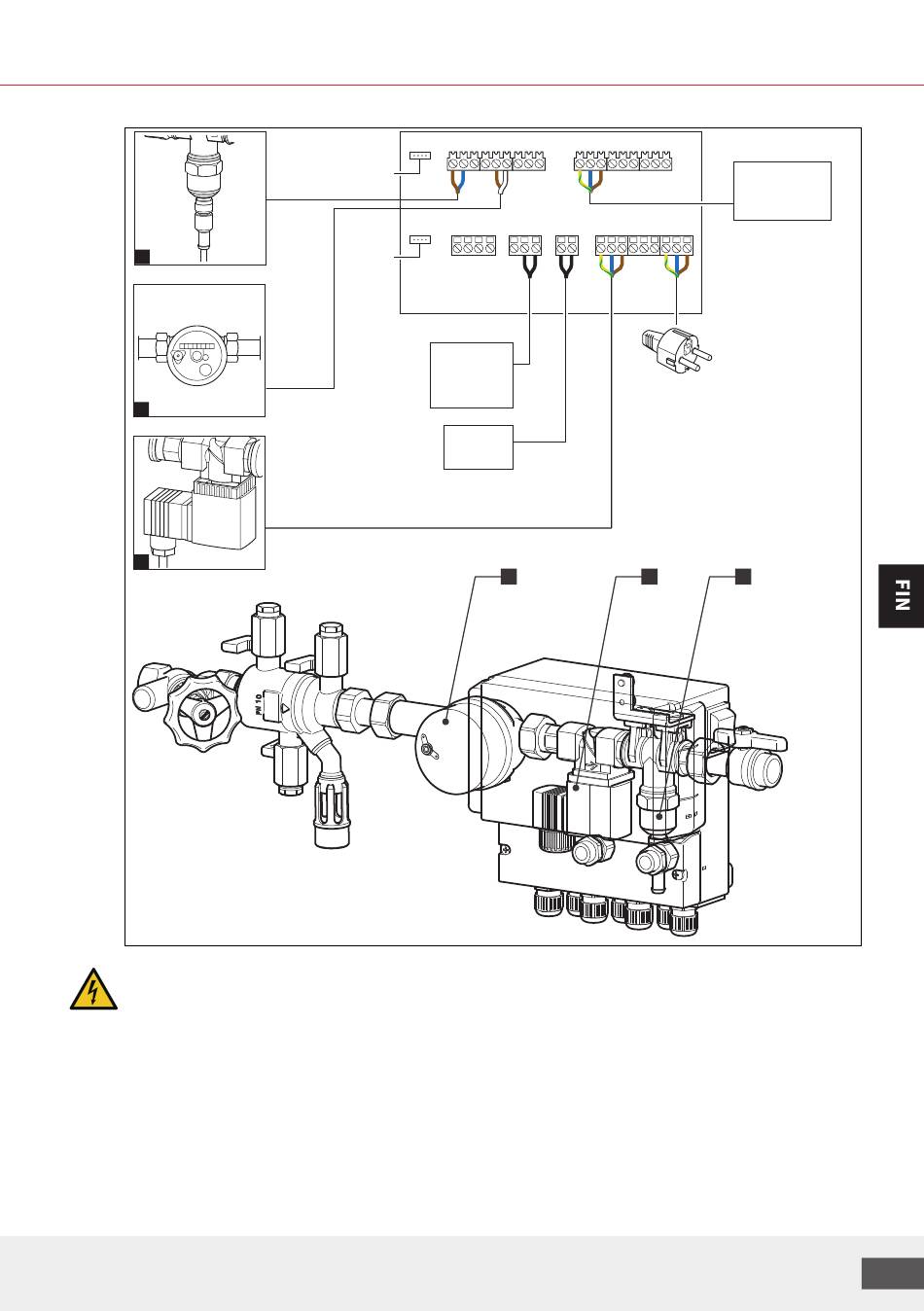

Verkkovirran eristyksestä huolimatta navoissa 11 ja 12 sekä 19 ja 20 saattaa olla 230 V:n / 50 Hz:n
jännite, jos ulkoisia jännitteitä käytetään täytön käynnistämiseen tai vikakyselyihin!!
28 29 30 31 32 33 34
RS485
27 26 25 24 23 22
RS485
INPUT SIGNAL
External
replenishment
trigger
(potential-free
contact)
Collective
error
message
A
Pidätämme oikeuden muuttaa tuotteidemme ominaisuuksia ja teknisiä tietoja
35 36 11 12 13 14 15 16 17 18
10
21 20 19 9 8 7 6 5 4 3 2 1
230 V
50 Hz
B
INPUT SIGNAL
External
replenishment
request
(230 V/50 Hz)
C
