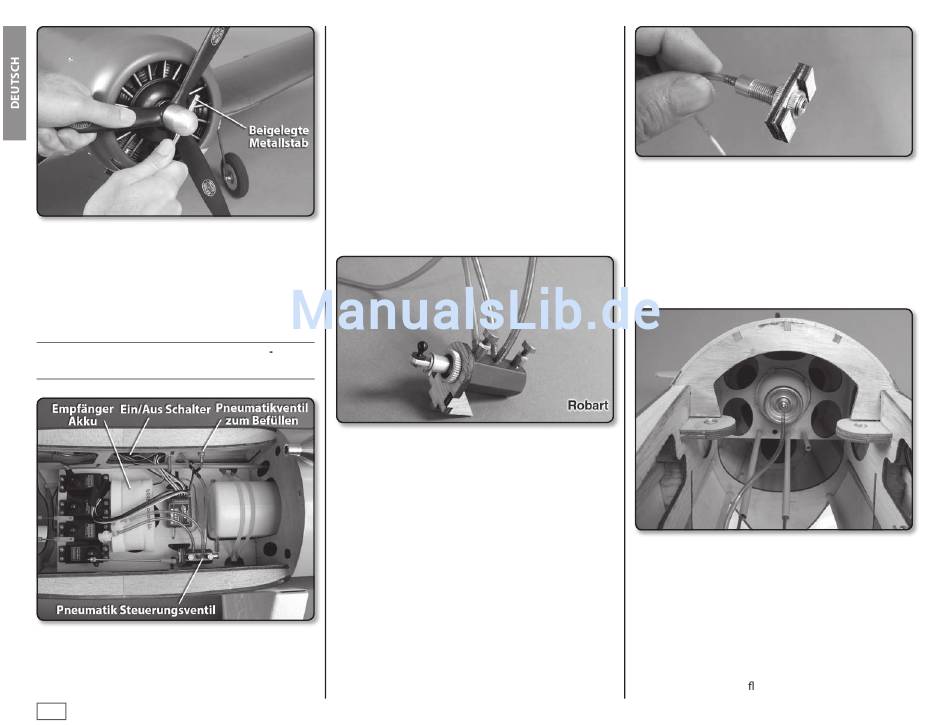

J 12. Eine Alu Propellernabe wurde diesem Bausatz
beigelegt. Sie kann verwendet werden anstatt die mit
dem Motor gelieferten Muttern. Da die Alu Nabe nicht
selbstsichernd ist, muss sie mit Schraubensicherung
gesichert werden. Ziehen Sie die Nabe mit dem
beigelegten Metallstab fest an.
ABSCHLIESSENDE FERNSTEUERUNGS
UND FAHRWERKSARBEITEN
Beziehen Sie sich beim Arbeiten auf diese
Abbildung.
J 1. Nehmen Sie sich ein paar Minuten Zeit um sich
die restlichen Arbeiten bildlich vorzustellen und zu
30
planen. Bedenken Sie die Erreichbarkeit vom Ein/
Aus Schalter und Ladebüchse von außerhalb des
Modells. Montieren Sie Empfänger und Akku so wie
Sie es gewöhnt sind. Wir empfehlen 1/4" [6.5mm] R/C
Schaumgummi und das beigelegte Klettband um
den Akku einzubetten und festzuzurren. Die meisten
modernen Empfänger können mit doppelseitigem
Klebeband befestigt werden, aber beachten Sie stets
die dazu gehörende Anleitung. Schließen Sie Schalter
und Servos an den Empfänger an und achten darauf,
dass die Leitungen die Servos und deren Gestänge
nicht behindern.
J 2. Montieren Sie das Pneumatikventil auf die
Sperrholz Ventilhalterung. Schrauben Sie einen
0-80 Kugelkopfbolzen auf das Ventil mit einer 8-80
Mutter und Schraubensicherung fest. Schließen Sie
die Pneumatikleitungen am Ventil an bevor Sie die
Halterung an das Servobrett im Rumpf festkleben.
J 3. Verbinden Sie das Pneumatikventil mit dem
Servo,
einem
Gestängenanschluss
Kugelgelenkanschluss. Die Ventilbewegung ist gering,
also verbinden Sie den Gestängenanschluss mit dem
inneren Servoarm Loch.
J 4. Montieren Sie das Füllventil auf die Sperrholz
Füllventil Halterung. Nehmen Sie ein scharfes Hobby
Messer oder geschärftes Stück 5/16" Messingrohr
um ein Loch in die Rumpfseite zu schneiden, an der
für das Ventil vorgesehenen Stelle. Stecken Sie das
Ventil in das Loch und kleben die Halterung auf die
Innenseite des Rumpfes fest.
J 5. Schließen Sie ca. 10" [250mm] Luftschlauch an
den Luftbehälter an. Kleben Sie den Tank mit RTV
und
einem
Silikon oder einem ähnlichen nicht dauerhaften
Kleber fest.
J 6. Schließen Sie die restliche Leitungen und
Fittings an um das System betriebsbereit zu stellen.
Kontrollieren Sie die Funktionsfähigkeit einige Zeit
bevor Sie das Modell iegen, indem Sie den Behälter
