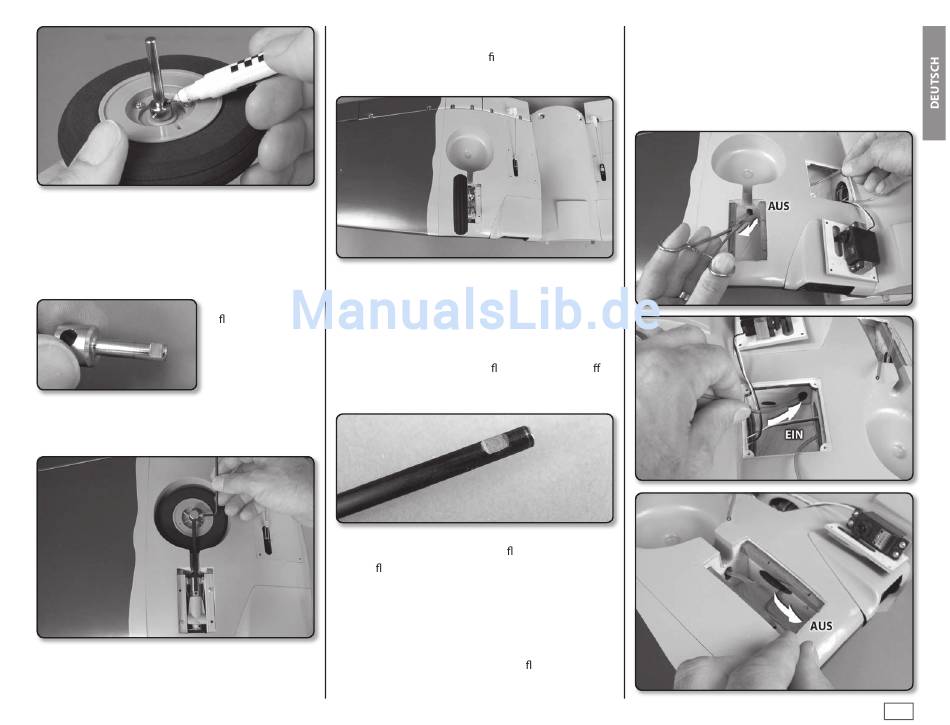

J 8. Stecken Sie eins der Räder auf eine Achse
und schieben einen Stellring darauf. Markieren Sie
die Stellringoberkante auf die Achse mit einem
feinen Filzstift. Durchschneiden Sie die Achse an der
markierten Stelle mit einer Trennscheibe.
J 9. Feilen Sie eine
Ab achung
am Ende der Achse
für die Schraube des
Stellrings.
J 10. Montieren Sie das Rad mit Stellring provisorisch
auf die Achse, und die Achse ebenfalls provisorisch
auf das Fahrwerksbein.
J 11.
Ziehen
Sie
das
Fahrwerk
Fahrwerksschacht. Justieren Sie die Stellung der Achse
auf das Fahrwerksbein so, dass das Rad zentriert in dem
Schacht liegt. Ziehen Sie die Stellschraube der Achse
leicht an, um die Achse vorläu g am Fahrwerksbein zu
klemmen.
J 12. Fahren Sie das Fahrwerk aus. Verdrehen Sie das
Rad und die Achse auf dem Fahrwerksbein so, dass
das Rad gerade aus zeigt. Oder ca. 1° Vorspur aufweist.
nahe
Drehen Sie die Achsstellschraube fest. Lösen Sie sie
und ziehen sie erneut fest an, so dass die Schraube
eine Druckstelle auf dem Fahrwerksbein hinterlässt.
An dieser Stelle muss eine Ab achung eingeschli en
werden
J 13. Entfernen Sie die Achse vom Fahrwerksbein,
und das Fahrwerk von der Trag äche. Schleifen Sie
eine Ab achung in das Fahrwerksbein an der von der
Schraube markierten Stelle
J 14. Schrauben Sie die Achse am Fahrwerksbein
fest. Bauen Sie das Fahrwerk ein. Betrachten Sie das
Rad und stellen fest, ob die Ausrichtung stimmt.
in
den
Gegebenenfalls justieren sie die Ab achung bis das
Rad gerade aus zeigt, oder ein wenig Vorspur aufweist.
J 15. Wenn Rad und Achse korrekt ausgerichtet
sind, sichern Sie die Achsschraube mit einem Tropfen
Schraubensicherung. Mit einem kleinen Tropfen
sichern Sie auch die Schraube des Radstellringes.
15
