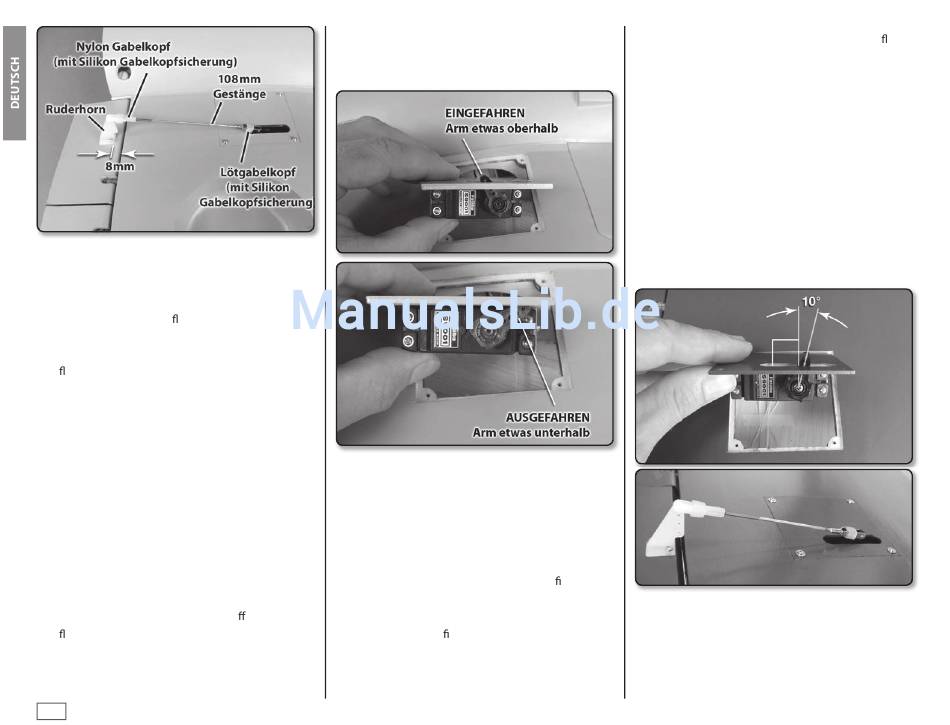

J 5. Mit den abgebildeten Teilen montieren Sie
die linke Landeklappenanlenkung. Bohren Sie zwei
1/16" [1.6mm] Löcher für die #2 × 1/2" [13mm]
Kreuzschlitzschrauben um das Ruderhorn 5/16"
[8mm] hinter die Trag ächenhinterkante
gezeigt- anzubringen.
ACHTUNG: Bohren Sie dabei nicht durch die
Trag ächenoberseite! Nehmen Sie #2 Kreuzschlitz
Flachkopfschrauben um die Schachtabdeckung zu
befestigen.
J 6. WICHTIG! Drehen Sie die Ruderhorn- sowie
Schachtabdeckungsschrauben heraus und härten
die Löcher mit dünnem Sekundenkleber. Drehen
Sie die Schrauben wieder herein. Sie können die
Klappenausschläge jetzt einstellen, oder warten
bis das Modell fertig ist und Sie die Fernsteuerung
programmieren.
J 7. Wenn Sie die Landeklappenausschläge jetzt
einstellen möchten, führen Sie das Servokabel
durch die Rippen und durch die Ö nung in der
Trag ächenoberseite. Schließen Sie das Kabel am
entsprechenden Kanal am Empfänger an. (Eine
Kabelverlängerung könnte hierbei hilfreich sein).
Schließen Sie den Empfänger an einem Akku und
12
Schalter an, und nehmen Sie den Sender zur Hand um
den Servo zu aktivieren.
-wie
J 8. Schalten Sie Sender und Empfänger ein. Fangen
Sie an, indem Sie auf den Landeklappenkanal des
Senders 50% Expo in beide Richtungen einstellen
(oben/unten). Diese ist eine gute Ausgangsstellung
um die richtigen Ausschläge zu ermitteln. Mit dem
Landeklappenschalter
in
(Klappen oben) sollte das äußere Servoarmloch
sich etwas oberhalb der Abdeckung be nden. Bei
Schalterstellung "ausgefahren" (Klappen
sollte das Servoarmloch sich etwas unterhalb
der Abdeckung be nden. Wenn Sie die richtige
Servoarm Position ermittelt haben, schneiden Sie die
nichtbelegten Arme ab. Vorsicht: vergessen Sie nicht
die Servohebelschraube einzudrehen.
J 9. Befestigen Sie die Abdeckung an der Trag äche
und verbinden das Gestänge mit dem äußeren Loch
im Servoarm. Stellen Sie die Länge des Gestänges ein
und justieren die Expo Einstellungen am Sender um
die richtigen Klappenausschläge - wie auf Seite 29
angegeben- einzustellen.
J 10. Bringen Sie die Anlenkung der rechten
Landeklappe auf die gleiche Weise an, aber dieses mal
schließen Sie beide Servos am Landeklappenkanal mit
einem Y-Kabel an. Ändern Sie die Expo Einstellungen
am Sender nicht, sondern stellen die Länge des
rechten Klappengestänges so ein, dass beide Klappen
die gleichen Ausschläge haben.
Stellung "eingefahren"
unten)
J 11. Bringen Sie die Anlenkung der Querruder auf
die gleiche Weise an, mit einer Ausnahme: Bei Servo
Mittelstellung sollte der Servoarm ca. 10° nach vorne
gestellt werden. Hierdurch ergeben sich symmetrische
Querruderausschläge obwohl der Servo in beide
Richtungen gleich dreht.
