Verkabelung

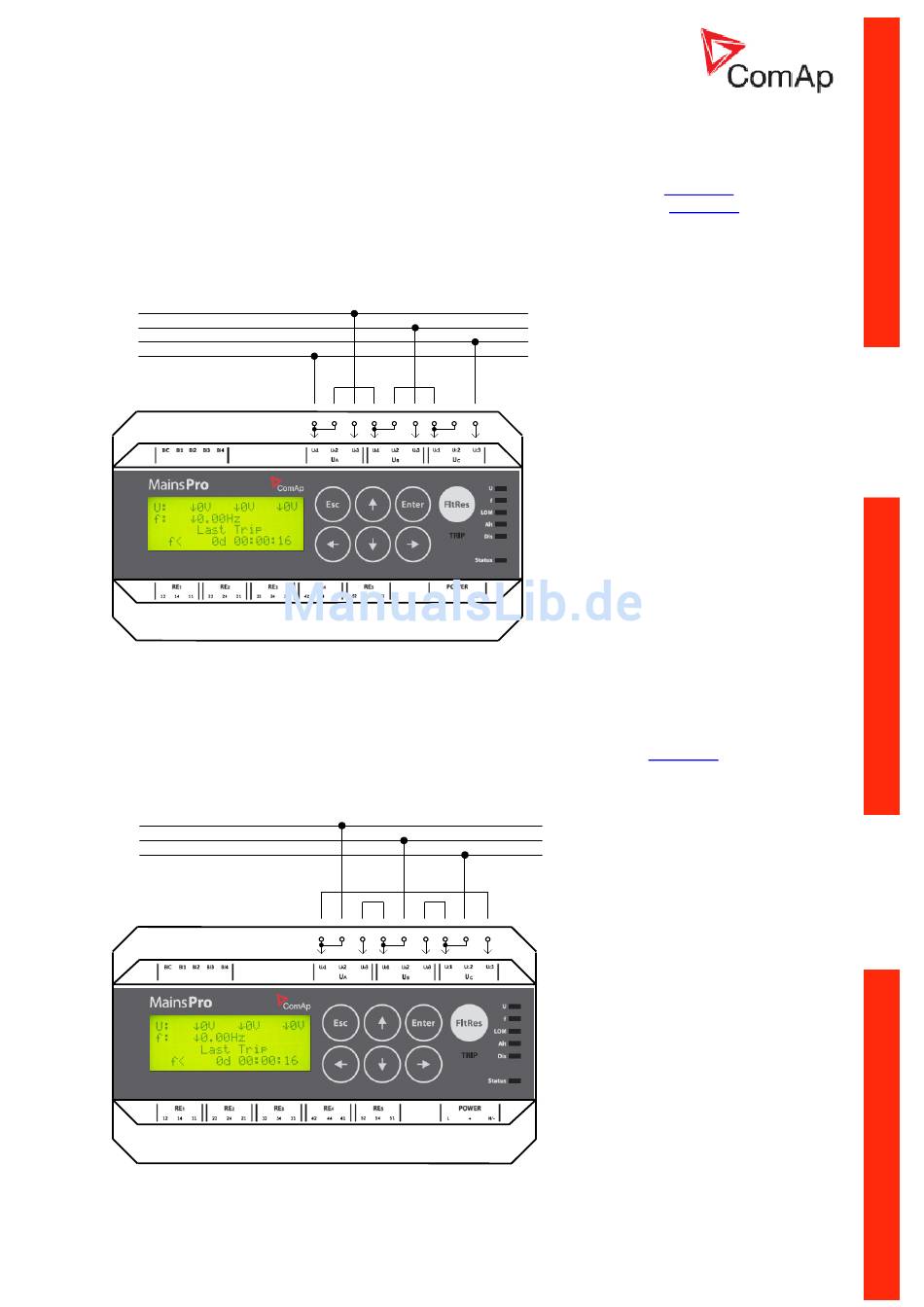

„Stern"-Verbindung
Wenn Anlagen mit Nennspannung 230 VAC ph-Erde, stellen Sie den Parameter
ein, bei Anlagen mit Nennspannung 120VAC ph-Erde, stellen Sie den Parameter
ein. Es sind keine weiteren Einstellungen zur Anzeige einer „Stern"-Verbindung erforderlich – das
MainsPro erkennt die Phase-Erde-Spannungsmessung automatisch. Das MainsPro kann mit
Überspannung bis 130% der Nennspannung arbeiten, d. h., 300 VAC bei 230 V-Anlagen und 156 V
bei 120 V-Systemen, ohne dass die Messgenauigkeit beeinträchtigt wird.
L1
L2
L3
N
„Dreieck"-Verbindung
In dieser Anordnung ist MainsPro für 400 VAC ph-ph für eine Überspannung von 130% = 520 VAC
ausgelegt, ohne dass die Messgenauigkeit beeinträchtigt wird. Der Parameter
400 V eingestellt, es sind keine weiteren Einstellungen zur Anzeige einer „Dreieck"-Verbindung
erforderlich. Das MainsPro erkennt die Phase-Phase-Spannungsmessung automatisch.
L1
L2
L3
MainsPro, SW-Version 1.5, ©ComAp – April 2014
MainsPro Installations- und Bedienungsanleitung
Basic: Uin
auf 230 V
Basic: Uin
auf 120V
Basic: Uin
wird auf
1-7
