Seite 1 Kompakter Controller für Standby und parallel betriebene Generatoranlagen Inteli New Technology Modularer Controller für Generatoranlagen IG-NT, IG-NTC, IG-NT-BB, IG-NTC-BB, IS-NT, IS-NTC-BB IM-NT Softwareversion IGS-NT-2.6, IM-NT-2.9 November 2011 INSTALLATIONSANLEITUNG ComAp, spol. s r.o. Copyright © 2011 ComAp s.r.o. Kundratka 2359/17, 180 00 Prag 8, Tschechische Republik Verfasst von Pavel Mareš...
Seite 2: Inhaltsverzeichnis
InteliVision 8 ........................... 17 IS-NT mit InteliVision 8 ........................17 IS-NT-BB ............................18 InteliVision 5 ........................... 18 IG-NT-BB (IG-NTC-BB, IS-NTC-BB) ....................19 IG-NT-BB mit InteliVision 5 ......................19 Schnittstellen auf Frontplatte ......................20 InteliGen NT-Controller ........................20 InteliMains NT-Controller ....................... 20 InteliSys NT-Controller ........................
Seite 3 Widerstandssensoren (zwei Kabel) ....................79 Widerstandssensoren (ein Kabel) ....................79 Stromsensoren ..........................80 Strom- und Widerstandssensoren ....................80 Spannungs- und Widerstandssensoren ..................81 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 4 Analogeingänge ........................... 115 I-AOUT8 ............................115 IS-BIN16/8 ............................115 Binäreingänge ..........................116 Open Collector-Ausgänge ......................116 Frequenzeingänge ........................116 IGL-RA15 ............................116 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 5 CAN-Bus-Schnittstelle ........................117 RS232-Schnittstelle ........................117 I-LB ..............................117 IG-IB ..............................117 I-RBxx .............................. 118 IG-MTU ............................118 IG-MTU-2-1 ............................118 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 6: Inhaltsverzeichnis
"Basic settings (Grundeinstellungen)" !!müssen!! vor dem ersten Start der Generatoranlage angepasst werden. !!! DURCH FALSCHE EINSTELLUNG DER GRUNDLEGENDEN PARAMETER KANN DIE GENERATORANLAGE ZERSTÖRT WERDEN !!! NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 7: Konformitätserklärung
Symbol für Erdungspunkt Wechselspannung Gleichspannung (AC) (DC) Text SEITE (Großbuchstaben im Rahmen) Tasten auf der Frontplatte Zeilenumbruch (Kursiv) Sollwerte Generator-Schutzfunktionen Sollwertgruppe NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 8 Anmerkung: ComAp ist der Ansicht, dass alle hierin enthaltenen Informationen korrekt und zuverlässig sind, und behält sich das Recht vor, diese jederzeit zu aktualisieren. ComAp übernimmt keinerlei Verantwortung für die Verwendung, sofern nicht ausdrücklich angegeben. NT , NT , NT ,...
Seite 9: Erforderliche Und Optionale Module
Die Zentraleinheit des Controllers enthält die komplette Hardware für alle Anwendungen. Die Anzahl der Ein- und Ausgänge kann durch die Zusatzmodule AIN8, IS-BIN16/8, IGS-PTM, IGL-RA15, I- AOUT8 erweitert werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 10: Überblick Über Dongle-Funktionen
Konfigurationstool für I-CB. Hinweis: Weitere Informationen über Controller und Module (Anzahl der Ein- bzw. Ausgänge, Datenkommunikationsanschlüsse, …) finden Sie in IGS-NT-x.y-Anwendungshandbuch.pdf. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 11: Anmerkungen Bezüglich Anwendungen In Der Schifffahrt
Die maximale Kabellänge für binäre (analoge) Ein- und Ausgänge darf höchstens 10 Meter betragen; ansonsten muss ein Trennrelais oder eine andere Schutzvorrichtung verwendet werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 12: Versorgungsspannung
Die Modul I-LBA (Niederspannungsadapter) wird verwendet, wenn ein Versorgungsspannungseinbruch von bis zu 200ms erforderlich ist. Ein Spannungseinbruch von bis zu 100ms ist für IG-NT- oder IS-NT-Controller akzeptabel. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 13: Standardkonfiguration
SDO beginnen oder enden – z.B. "WaterTemp SDO". Verwenden Sie die integrierte SPS-Funktion, wenn eine unabhängige Übersteuerungsfunktion erforderlich ist, z.B. für Lagertemperaturen. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 14: Klemmen Und Abmessungen
Controller-Klemmen und Abmessungen IG-NT, IG-NTC, IM-NT 170 (6,7") Cutout for IG-XX/IM-NT 113 x 175 mm 4,4 x 6,9” 185 (7,3") NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 15: Ig-Display
4,4 x 6,9” IS-NT mit IS-Display 280 (11") Cutout for IS-NT 178 x 282 170 (6,7") 7,0 x 11,1” 290 (114,2") NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 16: Is-Display
IS-Display 280 (11") Cutout for IS-DISPLAY 178 x 282 7,0 x 11,1” 290 (114,2") NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 17: Intelivision 8
InteliVision 8 IS-NT mit InteliVision 8 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 18: Is-Nt-Bb
In einer Umgebung mit vielen Schwingungen wird es nicht empfohlen, IS-NT-BB auf der DIN-Schiene zu montieren; es sollte stattdessen auf die Rückseite der Schalttafel aufgeschraubt werden. InteliVision 5 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 19: Ig-Nt-Bb (Ig-Ntc-Bb, Is-Ntc-Bb)
IG-NT-BB (IG-NTC-BB, IS-NTC-BB) 56.5 68.5 IG-NT-BB mit InteliVision 5 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 20: Schnittstellen Auf Frontplatte
SPI, SPTM, MINT, COX, CombiI Anwendungen: InteliMains NT-Controller InteliMains Controllertypen IM-NT InteliMains – Remote- IG-DISPLAY Display Verfügbar für folgende MCB, MGCB, BTB Anwendungen: NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 21: Intelisys Nt-Controller
InteliSys NT-Controller InteliSys-Controllertypen IS-NT InteliSys– Remote-Display IS-DISPLAY Verfügbar für folgende SPI, SPTM, MINT, COX, Combi Anwendungen: NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 22: Intelivision 5
Hinweis: Das Display wird nur über RS-485 mit dem Gerät verbunden! Verwenden Sie den RS485-Anschluss für die Kommunikation mit Displays. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 23: Intelivision 8
InteliVision 8 Abnehmbares Farbdisplay, erhältlich für alle InteliGen-, InteliSys- und InteliMains-Controller. Verbindungstyp: CAN2, RS 485, RS 232. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 24: Verkabelung Des Displays
Wire length : up to 1000 meters COMR1 COMR1 8-36 VDC 0 VDC 0 VDC BI : Alternative brightness 8-36 VDC NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 25 Der Zustand von "BI Alternative Brightness" ("alternative Helligkeit") wirkt sich nur auf das entsprechende Display aus. IS-NT-BB Einheit verfügt über kein internes Display. Für IG/IS-NT-Hardwareoptionen siehe IGS-NT- x.y-Anwendungshandbuch.pdf. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 26: Intelivision 5
InteliVision 5 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 27: Intelivision 8
Wie kann InteliVision8 mit IG-NT verbunden werden? Hinweis: Nur ein externes Display darf über RS485 mit der Steuereinheit verbunden werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 28 Hinweis: Ein oder zwei Displays können über RS485 (Anzeigeklemme) mit den Adressen 1 und 2 der Steuereinheit IG-NT-BB verbunden werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 29 Wie kann InteliVision8 mit IS-NT-BB verbunden werden? Hinweis: Bis zu drei Displays können über RS 485(1) mit IS-NTC-BB verbunden werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 30 Wie kann InteliVision8 mit IS-NTC-BB verbunden werden? Hinweis: Bis zu drei Displays können über RS 485(1) mit IS-NTC-BB verbunden werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 31: Klemmen Und Abmessungen Für Peripheriemodule
18 VAC Das Gerät IG-AVRi ist für die DIN-Schienenmontage (35mm) gedacht. Die Geräte IG-AVRi TRANS sind für die DIN-Schienenmontage (35mm) gedacht. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 32: Is-Bin16/8
IS-BIN16/8 146 (5,7") 45 (1,8") 40 (1,6") 25 (1,0") Das Gerät IS-BIN16/8 ist für die DIN-Schienenmontage (35 mm) gedacht NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 33: Is-Ain8
Binärausgänge für IGL-RA15 automatisch der Konfiguration hinzu. Für weitere Informationen zur IGL-RA15 sehen Sie das Handbuch (IGL-RA15-1.2.pdf) und die Liste der neuen Funktionen (IGL-RA15-2.0-Neue Funktionen.pdf). NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 34: Igs-Ptm
Der 0-250Ω-Eingang kann nicht für Pt1000, Ni1000 und VDO-Temperatursensoren verwendet werden, da der Messbereich unter 250Ω liegt. Für den Betrieb mit dem Controller IGS-NT muss ein IGS-Jumper verwendet werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 35: Ig-Ib Internetbrücke
Weitere Informationen sind dem Inteli-Kommunikationshandbuch zu entnehmen. Es wird empfohlen, die IG-IB Firmwareversion 2.0 zu verwenden. Das Gerät IG-IB ist für die DIN-Schienenmontage (35mm) gedacht. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 36: I-Lb Lokale Brücke
Leuchtet die ganze Zeit über auf, wenn die Stromversorgung eingeschaltet wird. I-CB Kommunikationsbrücke i-CB LB 4 POWER 8-36V DC NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011 95 mm 43 mm (3,7´´) (1,7´´)
Seite 37: I-Rb16, I-Rb16/231 Relaiskarte
Das Gerät I-RB16 ist für die DIN-Schienenmontage (35mm) gedacht. Das Gerät besteht aus zwei Teilen (separate Leiterplatten) mit je 8 Relais auf einem gemeinsamen Kunststoffgehäuse. I-RB16 ist von der DIN-Schiene aus 60mm hoch. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 38: I-Cr Can-Repeater
CAN1-Erweiterungsmodule von bis zu 200 Meter ausgeweitet werden, bzw. auf CAN2-Intercontroller auf über 200/200 Meter (im 32C/8C-Modus). Für weitere Details zur Anwendung siehe das separate Handbuch "CAN-Bus-Erweiterung". NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 39: I-Aout8
Bis zu vier I-AOUT8-Geräte können an einen Controller angeschlossen werden. Das Gerät ist für die DIN-Schienenmontage (35mm) gedacht. Auf CAN1 ist werksseitig ein 120 Ohm-Widerstandsjumper angeschlossen. Die AGND-Klemmen liegen auf demselben Potenzial. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 40: Funktionen
Durch Jumper wählbarer Abschlusswiderstand 120 Ohm. RS232-Schnittstelle TTL, Firmware-Upgrade über AT-Link. Betriebstemperaturbereich: -40 bis +70°C Aktualisierung der Max. 300 ms Analogausgänge NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 41: Jumper-Einstellung Für Can-Adresse
0 - 10 VDC Hinweis: Kommunikationsfehler der Erweiterungsmodule können über GenConfig auf "No protection" (Kein Schutz), Warnung oder Abschaltung konfiguriert werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 42: I-Lba
Es wird außerdem davon abgeraten, die oben erwähnten Controller mit LT-Niedrigtemperatur- Displays auszustatten, da diese einen hohen Stromverbrauch aufweisen. Siehe auch Kapitel Sicherung der Versorgungsspannung NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 43: Empfohlene Verkabelung
Seitliches Etikett InteliGen – New Technology Seitliche Anschlüsse Anschlüsse an der Rückseite RS485-Jumper für Vorspannungswiderstand 120 Ω-Jumper Boot-Jumper (Mit langer Halterung) NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 44: Schnittstelle
Generator erforderlich ist. ** Wenn mehrere Geräte angeschlossen an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen sind, sollte nur eines davon geschlossen werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 45: Ig-Ntc
IG-NTC InteliGen – New Technology – Option C Boot-Jumper (Mit langer Halterung) RS485-Jumper für Vorspannungswiderstand 120 Ω-Jumper NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 46: Schnittstelle
IGL-RA15, I-AOUT CAN2 L2,H2,CONC2 Interne Controller-Kommunikation (Lastausgleich, Blindleistungsverteilung und Energieverwaltung) und Überwachung (IG-IB, I-LB) und bis zu 4 InteliVision 8-Displays Hinweis: NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 47: Is-Nt-Bb
IS-NT-BB InteliSys – New Technology – Base Box Boot-Jumper (Mit langer Halterung) NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 48: Schnittstelle
Generator erforderlich ist. ** Wenn mehrere Geräte angeschlossen an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen sind, sollte nur eines davon geschlossen werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 49: Im-Nt
IM-NT InteliMains – New Technology NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 50: Schnittstelle
Hinweis: ** Wenn mehrere Geräte angeschlossen an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen sind, sollte nur eines davon geschlossen werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 51: Ig-Nt-Bb
IG-NT-BB InteliGen – New Technology – Base Box NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 52: Schnittstelle
Hinweis: ** Wenn mehrere Geräte angeschlossen an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen sind, sollte nur eines davon geschlossen werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 53: Ig-Ntc-Bb
IG-NTC-BB InteliGen – New Technology - Option C – Base Box NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 54: Schnittstelle
Hinweis: ** Wenn mehrere Geräte angeschlossen an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen sind, sollte nur eines davon geschlossen werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 55: Is-Ntc-Bb
IS-NTC-BB InteliSys – New Technology – Base Box NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 56 Hinweis: ** Wenn mehrere Geräte angeschlossen an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen sind, sollte nur eines davon geschlossen werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 57: Is-Ntc-Bb Jumper-Einstellungen
IS-NTC-BB Jumper-Einstellungen Hinweise: IG-NT-BB, IG-NTC-BB, IS-NTC-BB verfügen über die gleichen Jumper-Positionen NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 58 Hinweis: Die IP-Einstellung kann auf den Ausgangsstatus zurückgesetzt werden, wenn ein Jumper für die Standardkonfiguration verwendet wird. Siehe Abbildung oben. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 59: Verkabelung
Um die ordnungsgemäße Funktion zu gewährleisten: Verwenden Sie ein Stromzuführungskabel von min. 2,5 mm Verwenden Sie eine 1-Ampere-Sicherung für IG-NT, IG-NTC 2 Ampere für IS-NT, IS-NTC-BB, IG-NT-BB, IG-NTC-BB Die maximale kontinuierliche DC-Versorgungsspannung beträgt 36V DC. Siehe Kapitel "Technische Daten". Hinweis: Ein Blitzschutz der Schalttafel gemäß...
Seite 60: Erdung
Überprüfen Sie den Anschluss der Erdung von der Geschwindigkeitsaufnahme bis zu den Controllern; trennen Sie die Verbindung mit einem von diesen. Führen Sie eine galvanische Trennung des Controller RPM-Eingangs durch; verwenden Sie dazu den Trenntransformator RPM-ISO (1:1) von ComAp. Verwenden Sie separate Geschwindigkeitsaufnahmen für Drehzahlregler und Controller. NT ,...
Seite 61 über und der Motor kann nicht gestartet werden. LOAD MAINS GENERATOR MAINS GENERATOR VOLTAGE VOLTAGE Empfohlene Verbindung eines aktiven NPN-Aufnahmesensors NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 62: Spannungsmessung
VOLTAGE TERMINALS Geteilte Spannungsmessung Für die optionale Abspaltung von Netz-/Busspannung und Generatorspannung von dem Controller (z.B. auf Schiffen) verwenden Sie IG-MTU. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 63: Ig Mtu
Typische Verkabelung für Mittel- bis Hochspannungsanwendungen Austausch eines Transformators. I1k I1l I2k I2l I3k I3l Messung von Netzleistung und Leistungsfaktor NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 64: Erdschluss-Schutz
I1k I1l I2k I2l I3k I3l Ink Inl Durch eine solche Einrichtung wird nur vor Erdfehlern im Netz geschützt. Ink Inl NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 65 Erdfehlerschutz. Die Lage des neutralen Erdungspunktes verglichen mit den schützenden Stromwandlern im Neutralleiter bestimmt, ob vier oder fünf Stromwandler verwendet werden. Ink Inl NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 66: Empfohlene Verkabelung Ig-Nt - Sptm-Anwendung
Empfohlene Verkabelung IG-NT – SPTM-Anwendung NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 67: Empfohlene Verkabelung Ig-Nt - Spi-Anwendung
Empfohlene Verkabelung IG-NT – SPI-Anwendung NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 68: Empfohlene Verkabelung Ig-Nt - Mint-Anwendung
Empfohlene Verkabelung IG-NT – MINT-Anwendung NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 69: Einphasige Anwendungen
Klemmen "Ink" und "Inl" des Controllers verbunden werden. Die gemessene Leistung wird intern mit 3 multipliziert. Passen Sie die folgenden Sollwerte an: Basic settings:Im3/ErFlCurCTp and Im3/ErFlCurCTs. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 70 Mains Hinweis: Die Empfehlungen bezüglich der Verkabelung gelten für IG-NT, IG-NT-BB, IG-NTC-BB, IS-NT, IS- NTC-BB. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 71: Binärein- Und Ausgänge Des Controllers
Binärein- und Ausgänge des Controllers Binärausgang über I-RB16 Verkabelung - Beispiel 1 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 72: Verkabelung - Beispiel 2
Es wird empfohlen, die separaten Eingänge durch Dioden zu trennen, wenn zwei oder mehr Binäreingänge parallel verbunden sind, um zu vermeiden, dass die falschen Eingänge aktiviert werden, wenn einer der Controller abgeschaltet ist. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 73: Verkabelung - Beispiel 4
Schalter auf Hochspannungsseite Hinweis: Es müssen sowohl Steckdosen mit + BATT als auch GND verwendet werden, um eine ordnungsgemäße BO-Funktion zu garantieren. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 74 Es wird empfohlen, die separaten Eingänge durch Dioden zu trennen, wenn zwei oder mehr Binäreingänge parallel verbunden sind, um zu vermeiden, dass die falschen Eingänge aktiviert werden, wenn einer der Controller abgeschaltet ist. Die Verkabelung der Ein- und Ausgänge ist für die Controller IG-NT-BB, IG-NTC-BB und IS-NTC-BB gleichermaßen vorzunehmen. Binäreingang...
Seite 75: Binäreingänge Auf Ist-Bin16/8
Verwenden Sie nie Gleichstromrelais ohne Schutzdioden. Verwenden Sie Schutzdioden an alle Relais der Schalttafel, auch, wenn diese nicht direkt mit den Binärausgängen des Controllers verbunden sind. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 76: Dongle-Installation
Rückseite des Controllers unter dem Gummistopfen installiert werden. Das Etikett des Dongle muss weiterhin sichtbar sein (siehe Abbildung). GEN VOLT MAINS VOLT DISPLAY CAN1 CAN2 IGS- IG-NT-BB NT-LSM +PMS GEN CURRENT NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 77: Is-Nt-Jumper
V-out-Bereich: ± 10 VDC über 10 kΩ V-out-Bereich: ± 10 VDC VoutR SG OUT SG COM Vout SG OUT SG COM Hinweis: NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 78: Jumper Für Analogausgang
Spannungsbereich: 0 - 10 VDC Strom Strombereich: 0 - 20 mA AOUT COM ist intern mit der 0VDC-Spannungsversorgung des Controllers verbunden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 79: Beispiele Für Verkabelung Der Analogeingänge
Beispiele für Verkabelung der Analogeingänge Widerstandssensoren (zwei Kabel) Widerstandssensoren (ein Kabel) NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 80: Stromsensoren
Stromsensoren Strom- und Widerstandssensoren NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 81: Spannungs- Und Widerstandssensoren
Arten von Thermoelementen notwendig. Resistive Sensoren wie PT 100/1000, Ni600 müssen mit resistiven Einstellungen auf Analogeingängen verwendet werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 82: Tristate-Sensoren
Tristate-Sensoren Hinweis: Der Tristate-Sensoranschluss ist für alle IG/IS-NT-Controller derselbe: Der Anschluss ist Für nähere Informationen siehe IS-NTC-BB Jumpereinstellungen. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 83: Isolierte Analogeingänge
Eingang für Widerstandssensor - drei Kabel-Verbindung. Bereich 0 bis 2400 Ohm. Pt100, Pt1000, Ni100, Ni1000 – empfohlen. Klemme D schirmt ab NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 84: Verbindung Externer Module
Die externen Module IS-BIN16/8 und IS-AIN8 werden über den CONTROLLER CAN1-Bus angeschlossen. Controller werden über den CONTROLLER CAN2-Bus in verschiedenen Anwendungen angeschlossen. Zum Betrieb von externen Module NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 85: Adresseinstellung Für Is-Ain8, Is-Bin8/16
Widerstände müssen an beiden Enden der Leitung platziert werden (siehe Bild), und die korrekte Anzahl der Widerstände muss verwendet werden! Die korrekte Anzahl kann mittels eines Ohmmeters NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 86: Anschluss Der Module Igs-Ptm Und Igl-Ra15
CAN H CAN2 2.controller CAN L Addr.: 2 Addr.: IGL- RA 15 IG-IB I-LB I-CB (optional) (optional) (optional) ( optional ) NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 87: Anschluss Von Ecu Über Can1
( optional ) Ein über den CAN-Bus kommunizierendes ECU wird mit dem Anschluss CAN1 des Controllers verbunden, und andere ComAp-Module können ebenfalls an diesen CAN-Bus angeschlossen werden. Für eine detaillierte Beschreibung der Verbindung verschiedener ECUs siehe das Handbuch "Unterstützung von Elektromotoren" von ComAp.
Seite 88: Empfohlene Can-/Rs485-Verbindung
Wir empfehlen folgende Schutzvorrichtungen: - Phoenix Contact (http://www.phoenixcontact.com): PT 5-HF-5DC-ST mit PT2x2-BE (Basiselement) (oder MT-RS485-TTL) - Saltek (http://www.saltek.cz): DM-006/2 R DJ NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 89 Bild 3 - Überspannungsgefahr (Verbindung außerhalb des Gebäudes im Fall von Stürmen etc.) 120 Ω 120 Ω PT5-HF-12DC-ST (CAN) PT5-HF-5DC-ST (RS485) NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 90: Standardsensoren
412, 1062, 12102, 450, 1833, 1300, 2660, 1130, 2332, 3600, 6800, 1800, 464, 1155, 1909, 1400, 2840, 12350, 500, 1220, NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 91 4815, 19790, 2605, 5009, 4-20mA/ 4-20mA/ 0-20mA/ 4-20mA/ 100mV/100-PTM 100-PTM 100-PTM Primär Konvertiert Primär Konvertiert Konvertiert Primär Konvertiert Primär Konvertiert NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 92: Sensorfehlererkennung (Fls)
Sie den entsprechenden Parameter unter „GenConfig -> Inputs/Outputs -> Analog inputs -> Protection“ -> Eigenschaft “Active when” ("Aktiv wenn" auf "Under/Over limit + Fls"). NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 93: Schnittstellenliste Für Drehzahlregler
Alle unten genannten Beispiele beschreiben analoge Schnittstellen, auch wenn sie (in einigen Fällen) für elektronische Steuergeräte (Elektromotoren) mit CAN-Datenanschluss verwendet werden. Es bestehen mehrere Möglichkeiten, die CAN-Bus-Schnittstelle zwischen einem Elektromotor und einem ComAp-Controller anzuschließen. Für nähere Informationen siehe das Handbuch "Unterstützung von Elektromotoren" von ComAp. Kommunikationsbrücke I-CB ist eine Schnittstelle zwischen dem Controller und einem Elektromotor.
Seite 94 Speed gov bias = 5,10 V 67k7 SG COM D-SPD (D) SpeedRegChar = POSITIV SG OUT SpeedGovLowLim = 0V VoutR SpeedGovHiLim = 10V NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 95 SpeedGovLowLim = 0V SpeedGovHiLim = 5V SG COM Sync/Load ctrl: SG OUT Speed gov bias = 5,00 V SpeedRegChar = POSITIV VoutR NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 96 Speed gov bias = 5,00 V SG COM SpeedRegChar = NEGATIV SG OUT SpeedGovLowLim = 2,5V VoutR SpeedGovHiLim = 7,5V Tau act.= 1 WOODWARD NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 97 Speed gov bias = 5,00 V VoutR SpeedRegChar = POSITIV 1 markiert. Die Klemmen 19 und 20 werden als Analogeingänge 25,26 = Drehzahlsignaleingänge NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 98 SpeedRegChar = POSITIV SG COM Vout SpeedGovLowLim = 2,5V SpeedGovHiLim = 7,5V Beachten Sie die Ausrichtung des Verbindungsteils und der Jumper. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 99 SpeedGovHiLim = 4,5V TOHO SG COM Sync/Load ctrl: SG OUT Speed gov bias = 4,00 V VoutR SpeedRegChar = POSITIV NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 100: Avr-Schnittstellenliste
OUT1 Der AVRi-Ausgang ist anstelle eines externen Widerstands für die Spannungseinstellung angeschlossen. STAMFORD SX 440, AS440, MX 321, SX 421 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 101 Hinweis: Verwenden Sie AVRi anstatt eines 1000 Ohm-Potentiometers. Lesen Sie sich das Leroy Somer R450-Handbuch vor der Verwendung sorgfältig durch. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 102 Es ist kein R726-Modul erforderlich. AVRi-Reduzierung auf Minimum gegen den Uhrzeigersinn +5 %. Volt/PF ctrl: AVR DCout bias = 24% VoltRegChar = POSITIV NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 103 Es ist kein R726-Modul erforderlich. AVRi-Anpassung auf Minimum gegen den Uhrzeigersinn. Volt/PF ctrl: AVR DCout bias = 50% VoltRegChar = POSITIV NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 104 VoltRegChar = POSITIV AVRi-Ausgang ist anstatt eines Remote-Spannungstrimmer mit 470 Ohm an der Klemme ST4 angeschlossen. Leroy Somer: R 250 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 105 Mecc Alte DSR 230/ 400VAC from generator AVRi 0 VAC TRANS AVRI OUT AVRi+ AVRI COM OCOM AVRi - OUT1 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 106 AVR DCout bias = 50% AVRi+ OCOM AVRI COM VoltRegChar = POSITIV AVRi- OUT1 Für die VR3F-Verbindung muss 4-7 entfernt werden. Caterpillar VR6-B NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 107 OUT1 Regelsignal + /- 0..2,5 V AVK Newage Cosimat N+ Volt/PF ctrl: AVR DCout bias = 25% VoltRegChar = NEGATIV NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 108 AVR DCout bias = 50% AVRi 0 VAC TRANS VoltRegChar = POSITIV AVRI OUT AVRi+ OUT2 AVRI COM AVRi- OUT1 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 109: Technische Daten
25 - 100 Hz, a = 4 g Stoßdämpfer a = 200 m/s Hinweis: * Der USB-Port sollte nur bei über 0°C verwendet werden. NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 110: Abmessungen Und Gewicht
950g Stromnetz und Generator Nennfrequenz 50-60Hz Toleranz für Frequenzmessung 0,1Hz Stromeingänge IG-NT / IG-NT-BB IG-NTC / IG-NTC-BB / IS- NT-BB, IS-NTC-BB / IM-NT Eingangsnennstrom (von CT) 1 A / 5 A < 0,1 Ω < 0,1 Ω Last (CT-Ausgangsimpedanz) CT-Eingangslast <...
Seite 111 Maximale Spannung für 8-36 V 8-36 V 8-36 V Anzeige eines offenen Kontakts NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 112: Binäre Open Collector-Ausgänge
Maximale Distanz 1000m Geschwindigkeit bis zu 57.6kBd CAN-Bus-Schnittstelle Galvanisch getrennt Maximale CAN-Bus-Länge 200m Geschwindigkeit 250kBd Nennimpedanz 120Ω Kabeltyp verdrilltes Doppelkabel (abgeschirmt) NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 113: Analogausgänge
Absoluter Höchstwert: 480 VAC + 20% Frequenz: 50 - 60 Hz Sekundäre Spannung: 18 V AC, 5 VA Betriebstemperatur -30..+70 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 114: Ig-Avri Trans/100
Max. Verbrauch 250 mA Mechanische Abmessungen: 150 x 160 x 50 mm , DIN-Schienenmontage (35mm) Anschluss an Controller (galvanisch getrennt) CAN1 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 115: Analogeingänge
24 VDC Versorgungsspannungsbereich 8 – 36 VDC Max. Verbrauch 250 mA Mechanische Abmessungen: 150 x 160 x 50 mm , NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 116: Binäreingänge
IGL-RA15 Versorgungsspannung Spannungsversorgung 8-36V DC Verbrauch 0,35-0,1A (+1A max. Ausgang für Hupe) Je nach Versorgungsspannung Betriebsbedingungen Betriebstemperatur -20..+70 Lagertemperatur -30..+80 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 117 Schnittstelle für Verbindung mit Modem oder PC: S232, RS422, RS485, (USB - Version I-LB+) Schnittstelle zu Controller IG-IB Spannungsversorgung -36V DC Verbrauch ,1A je nach Spannungsversorgung NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...
Seite 118 173 V AC ( 3x208 VAC / 60 Hz) , 5 VA Mechanische Abmessungen: 55 x 95 x 60 mm, DIN-Schienenbefestigung (35mm) Primäre/sekundäre Phasenverschiebung 1° Betriebstemperatur -30..+70 NT , NT , NT , InteliGen InteliGen -BB, InteliGen -BB, InteliSys InteliSys -BB, InteliMains IGS-NT-2.6-Installationsanleitung.pdf, ©ComAp - November 2011...

Diese Anleitung auch für:

Ig-nt Ig-ntc Ig-nt-bb Is-ntc-bb im-nt Is-nt

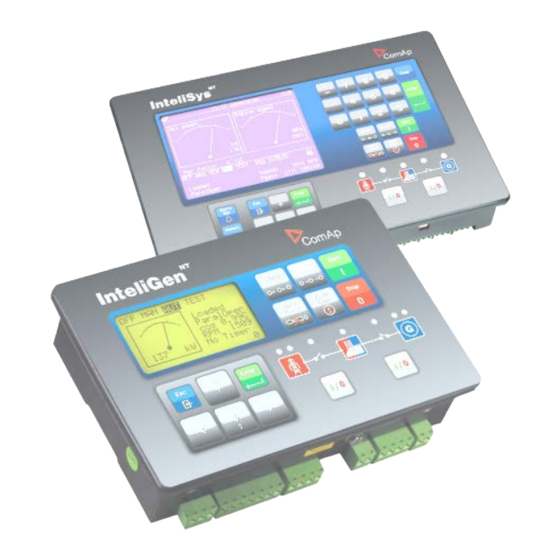

ComAp IG-NTC-BB Installationsanleitung

Quicklinks

Verwandte Anleitungen für ComAp IG-NTC-BB

Inhaltszusammenfassung für ComAp IG-NTC-BB

Diese Anleitung auch für:

Inhaltsverzeichnis
