LED-Anzeige
Eine grüne LED-Leuchte befindet sich in der Nähe des Steckverbinders für die Versorgungsspannung.
Status des Moduls-
AOUT8
Keine Stromversorgung
Speicherfehler
Kommunikationsfehler
OK

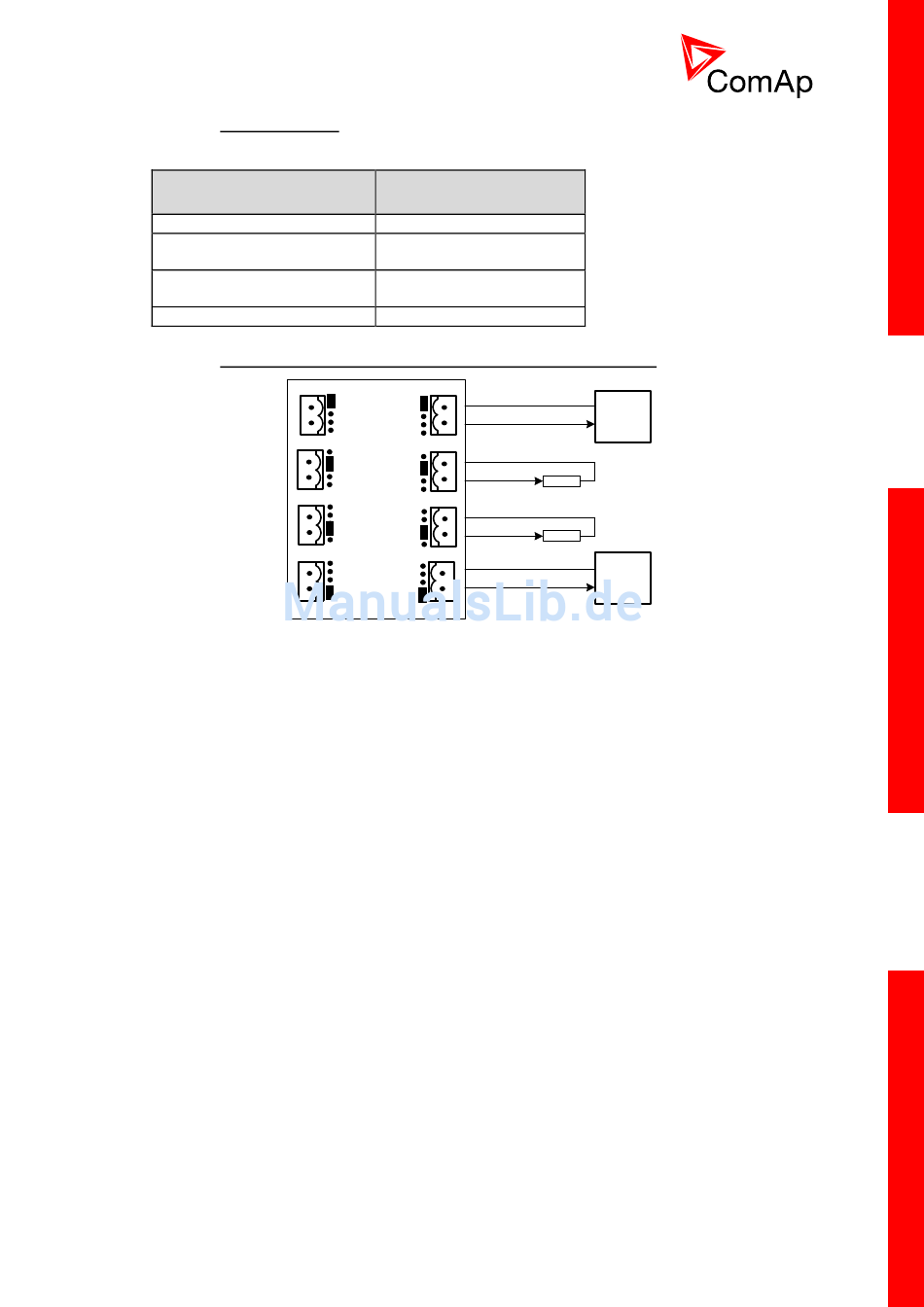

Beispiel für Verkabelung und Jumper-Einstellung
5.3.14.5
Spannungsausgang
0 - 10 VDC
Stromausgang
0 bis 20 mA
Stromausgang
0 bis 20 mA
PWM-Ausgang
IGS-NT, SW-Version 3.0
IGS-NT Installationsanleitung 05-2013.pdf, ©ComAp – August 2014
LED Pwr
Dunkler
Schnelles Blinken (100/100
ms)
Langsames Blinken
(300/300 ms)
Dauerlicht
AGND
AOUT
5V, max 10 mA
+
max 500ohm
AGND
AOUT
+
max 500ohm
AGND
AOUT
+
AGND
AOUT
max 5 mA
+
PWM-Ausgang
1200 Hz
Stromausgang
0 bis 20 mA
Stromausgang
0 bis 20 mA
Spannungsausgang
0 - 10 VDC
