Voltage (V)
Hysteresis limit
Pick up value
Measured value
Pick up
Drop off
Time (s)

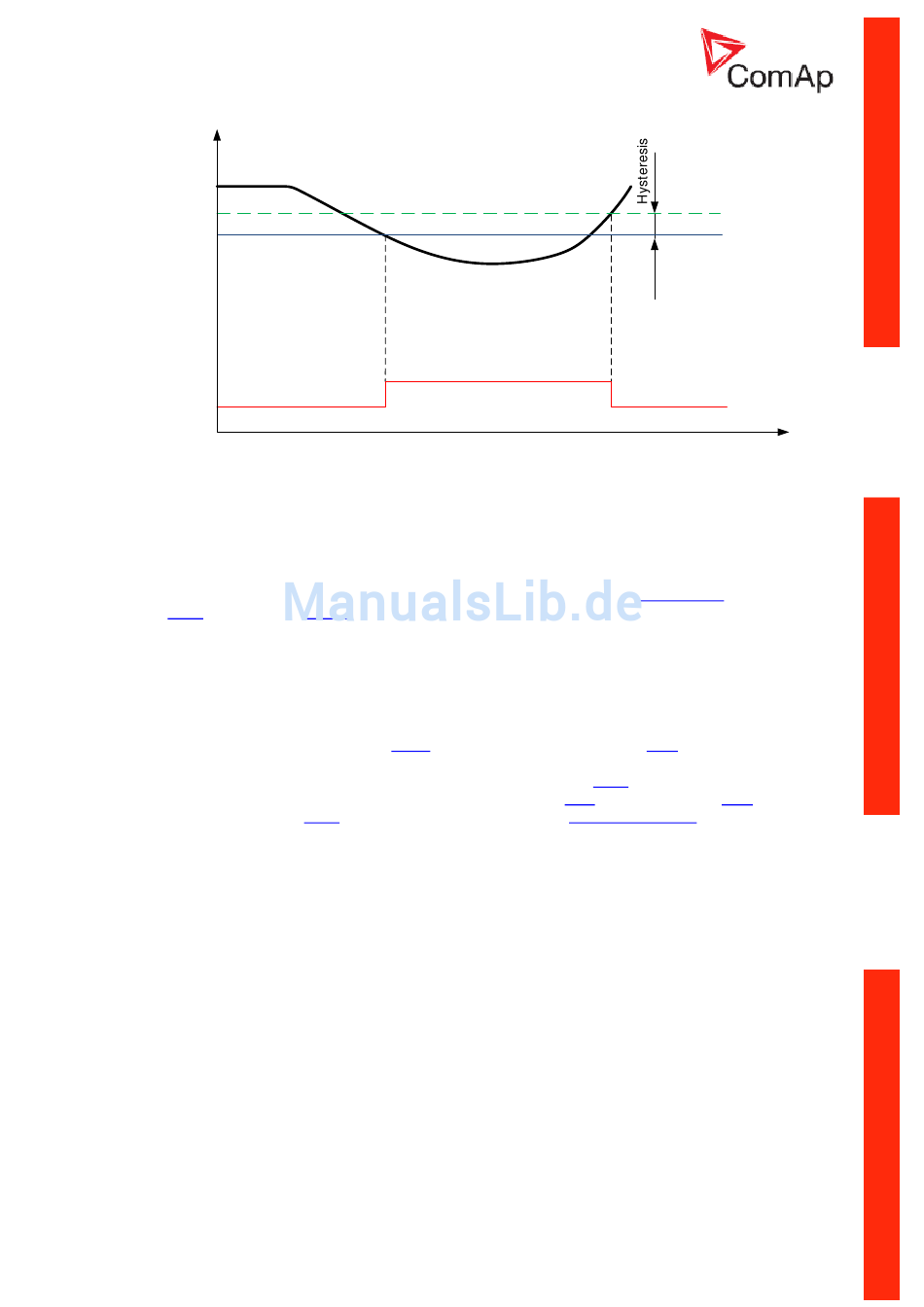

Spannungshysterese für Unterspannung
10 Minuten gleitende, durchschnittliche Überspannung
Das Gerät berechnet den gleitenden, durchschnittlichen Wert der in der Phase in einem 10 Minuten-
Intervall gemessenen wird. Wenn eine der drei Phasenwerte den Parameter
V<>: Avg V>
übersteigt,
wird ein
TRIP
ausgegeben,
LED U
blinkt und der Zähler für Spannungsstörungen wird erhöht. Die
Meldung „Vavg" wird als letzte Trip („Last Trip")-Aufzeichnung ausgegeben. Die Schutzstufe ist nach
dem Einschalten Minuten blockiert.
ANSI 81H Überfrequenz, 81L Unterfrequenz
Der Frequenzwert der Spannung von Phase L1 wird mit dem voreingestellten Grenzwert für Über-
oder Unterfrequenz verglichen. Wenn einer der voreingestellten Grenzwerte über-/unterschritten wird,
wird das entsprechende LED-Signal von
LED f
ausgegeben und der Ausgang
f Sig
geht sofort in die
Fehlermeldestellung über. Wenn die Spannung der Phase außerhalb des Grenzwertes für die
Verzögerung der entsprechenden Stufe liegt, wird ein Signal für einen
TRIP
gegeben. Wenn die
Spannung wieder in den zulässigen Bereich wechselt, zeigen das
LED
und der Ausgang
f Sig
keinen
Fehler mehr an, egal ob ein
TRIP
erfolgt ist oder nicht und ob eine
Fehlerrücksetzung
durchgeführt
wurde oder nicht.
Sowohl für die Schutzstufe "Überfrequenz" als auch für die Schutzstufe "Unterfrequenz" können zwei
Stufen mit unabhängig voneinander anpassbarer Verzögerung konfiguriert werden.
Hinweis: MainsPro misst nur die Frequenz an Phase L1, Frequenzmessungen sind daher bei
Auftreten eines Fehlers in dieser Phase verzerrt.
Um nicht erwünschte Frequenzschwingungen an den Grenzwerten für Über- und Unterfrequenz zu
verhindern, kann eine Frequenzhysterese eingestellt werden. Das Prinzip wird in der folgenden
Abbildung dargestellt. Nach einem Überfrequenzsereignis muss die Frequenz unter den Grenzwert
der Hysterese fallen, damit der Fehler aufgehoben werden kann. Nach einem Unterfrequenzereignis
muss die Frequenz über den Grenzwert der Hysterese steigen, damit der Fehler aufgehoben werden
kann.
MainsPro, SW-Version 1.5, ©ComAp – April 2014
2-7
