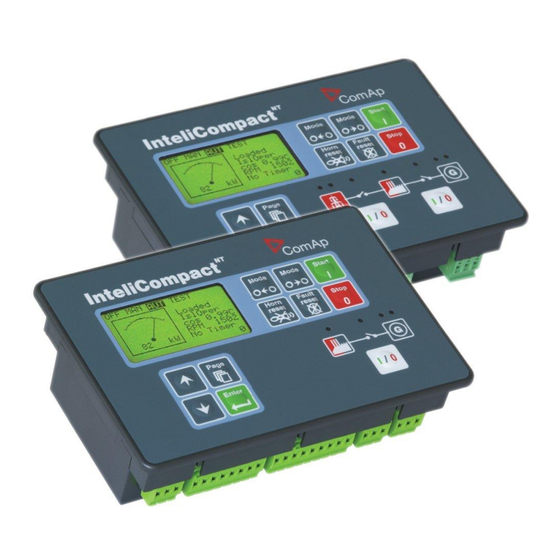

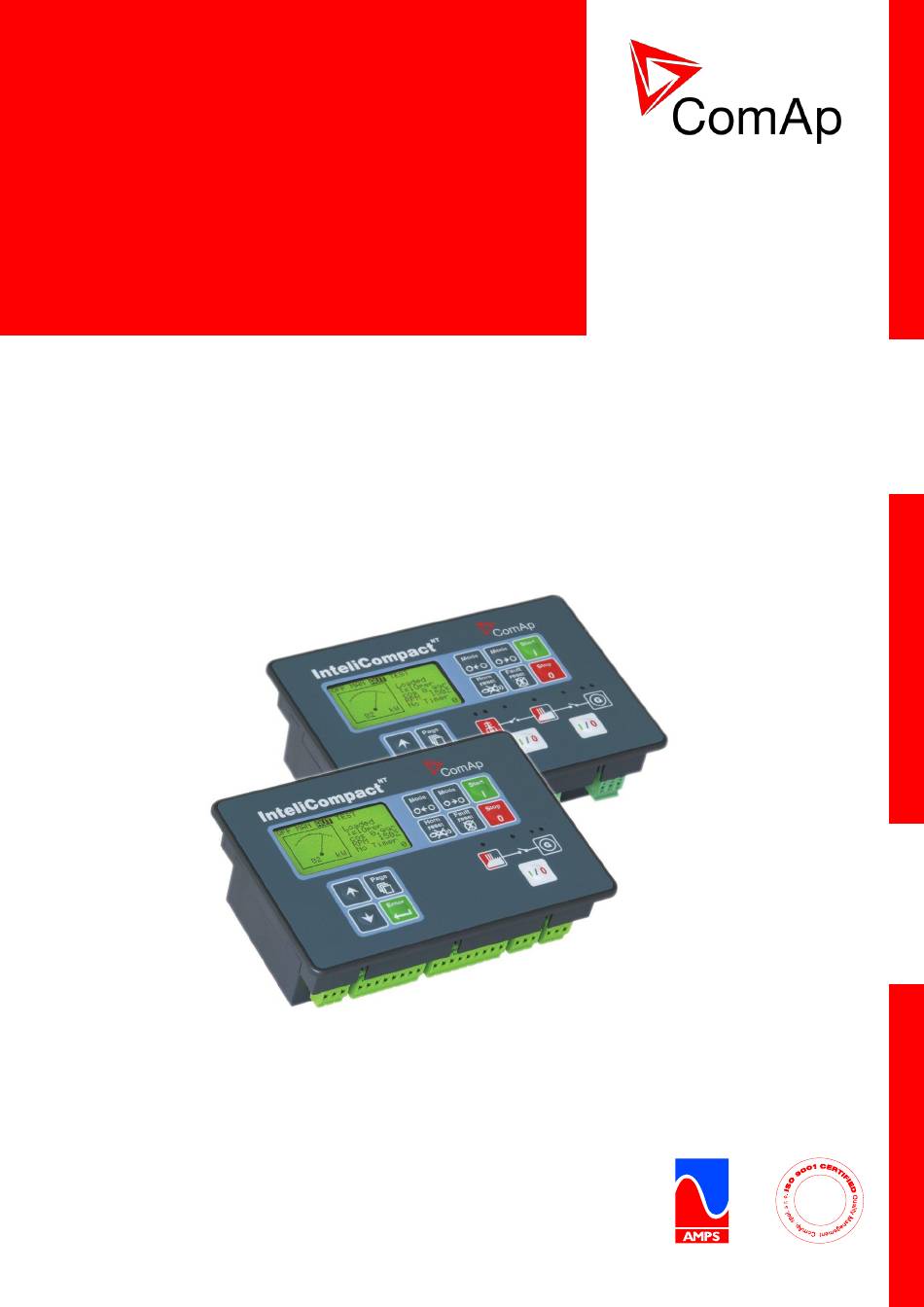

- Seite 1 NT® InteliCompact Controller für parallele Aggregatanlagen Software Version 1.3.1, Februar 2015 Bedienungsanleitung Copyright © 2015 ComAp a.s. ComAp, a.s. Kundratka 17, 180 00 Prag 8, Tschechische Republik Tel.: +420 246 012 111, Fax: +420 266 316 647 E-Mail: info@comap.cz, www.comap.cz...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zum Dokument ......................3 Erklärung der Hinweis ....................... 3 Konformitätserklärung ....................... 3 Bedienungsanleitung ........................4 Frontplatte ..........................4 Benutzerschnittstellenmodi ....................... 6 Displaybildschirme und Seitenstruktur ..................6 Ansicht der gemessenen Werte ....................8 Parameter - Ansicht und Änderung ................... 8 Verlaufsprotokoll durchsuchen .................... -
Seite 3: Informationen Zum Dokument
1 Informationen zum Dokument InteliCompact-NT® - Bedienungsanleitung ERFASST VON OMANDL UND BEARBEITET VON ONAT ©2011 C 17, P 8, C UNDRATKA RAHA ZECH EPUBLIC .: +420246012111, F : +420266316647 , E- HTTP COMAP MAIL INFO COMAP OKUMENTVERLAUF SW-V EVISIONSNUMMER NTSPRECHENDE... -
Seite 4: Bedienungsanleitung
2 Bedienungsanleitung 2.1 Frontplatte TEUERUNGSTASTEN OSITION ESCHREIBUNG Taste START (START). Ist nur im MAN-Modus aktiv. Durch Betätigung dieser Taste wird die Startsequenz des Motors initialisiert. Siehe das Kapitel "Engine start" im Referenzhandbuch zur Startsequenz. Taste STOP (STOPP). Ist nur im MAN-Modus aktiv. Durch Betätigung dieser Taste wird die Stoppsequenz des Motors initialisiert. - Seite 5 Betätigen Sie diese Taste, um den MCB zu öffnen/schließen oder um die Synchronisation manuell zu starten. INWEIS Nur SPTM Version des InteliCompact. ORSICHT Durch Betätigung dieser Taste wird die Last von der Netzversorgung getrennt! Seien Sie sich darüber im Klaren, was Sie tun möchten.
-
Seite 6: Benutzerschnittstellenmodi
OSITION ESCHREIBUNG Grafisches S/W-Display, 128 x 64 Pixel Taste PAGE (SEITE). Verwenden Sie diese Taste, um Seiten aufzurufen. Im nächsten Kapitel finden Sie Informationen über die Anzeige von Seiten und die Bildschirmstruktur Taste UP (OBEN). Mit dieser Taste können Sie sich nach oben bewegen oder Werte erhöhen. - Seite 7 TRUKTUR DER ANGEZEIGTEN ATEN ASISDATEN 1.3, ©C – S -NT, S 2011 R NTELI OMPACT OFTWAREVERSION EPTEMBER EFERENZHANDBUCH...
-
Seite 8: Ansicht Der Gemessenen Werte
2.4 Ansicht der gemessenen Werte Drücken Sie mehrmals die Taste , bis der Hauptbildschirm mit den kW-Zähler und der Modusauswahl erscheint. Drücken Sie anschließend oder zur Auswahl des betreffenden Bildschirms der Messwerteseite. AUPTBILDSCHIRM 2.5 Parameter - Ansicht und Änderung 1. Drücken Sie wiederholt die Taste , bis der Bildschirm mit einer Liste der Parametergruppen erscheint. -
Seite 9: Verlaufsprotokoll Durchsuchen
ISTE DER ARAMETERGRUPPEN ARAMETER DER GEWÄHLTEN ISTE DER RUPPE ARAMETER BEARBEITEN 2.6 Verlaufsprotokoll durchsuchen 1. Drücken Sie mehrmals die Taste , bis der Hauptbildschirm des Verlaufsprotokolls mit der Spalte Ursache und dem neuesten Eintrag sehen. INWEIS Die Einträge sind in der umgekehrten Reihenfolge nummeriert, d.h. der jüngste (neueste) Eintrag ist mit "0"... -
Seite 10: Alarmmeldungen Durchsuchen
AUPTBILDSCHIRM DES ERLAUFSPROTOKOLLS INWEIS Nachdem der Controller eingeschaltet, programmiert oder zurückgesetzt wurde, enthält der erste Eintrag im Verlaufsprotokoll anstelle der Betriebswerte diagnostische Werte. Einige Felder enthalten unverständliche Werte. Beachten Sie diese Werte nicht. 2.7 Alarmmeldungen durchsuchen Die Listen der Alarmmeldungen und der ECU-Warnungen werden auf den letzten zwei Bildschirmen der Messwerteseite angezeigt. -
Seite 11: Eingabe Des Passworts
ECU A LARM INWEIS Die ECU AlarmList ist nur sichtbar, wenn ECU konfiguriert wurde. 2.8 Eingabe des Passworts Das Passwort muss eingegeben werden, um geschützte Parameter zu ändern. Das Passwort befindet sich in der ersten Konfigurationsgruppe und kann ähnlich wie die Parameter geändert werden. Siehe Kapitel "Setpoints"... - Seite 12 TRUKTUR DER ANGEZEIGTEN ATEN ERWEITERT Der Informationsbildschirm enthält folgende Informationen Name des Controller Identifikationszeichenfolge der Firmware Seriennummer des Controller ESF-Version Firmware-Version, Anwendungsversion Anwendungstyp Branchenname INWEIS Die ESF-Version wird nur angezeigt, wenn die elektronische Motorsteuerung konfiguriert wurde. 1.3, ©C –...
-
Seite 13: Sprachenauswahl
2.10 Sprachenauswahl Der Controller ist in zwei Sprachen verfügbar. Die Standardsprachen sind Englisch und Chinesisch. Bei der Konfiguration von LiteEdit können die Sprachen geändert oder modifiziert werden. Siehe Informationen in der Produktdokumentation von LiteEdit. Wechsel der Sprache des Controller: 1. Rufen Sie den Informationsbildschirm wie folgt auf. 2.
