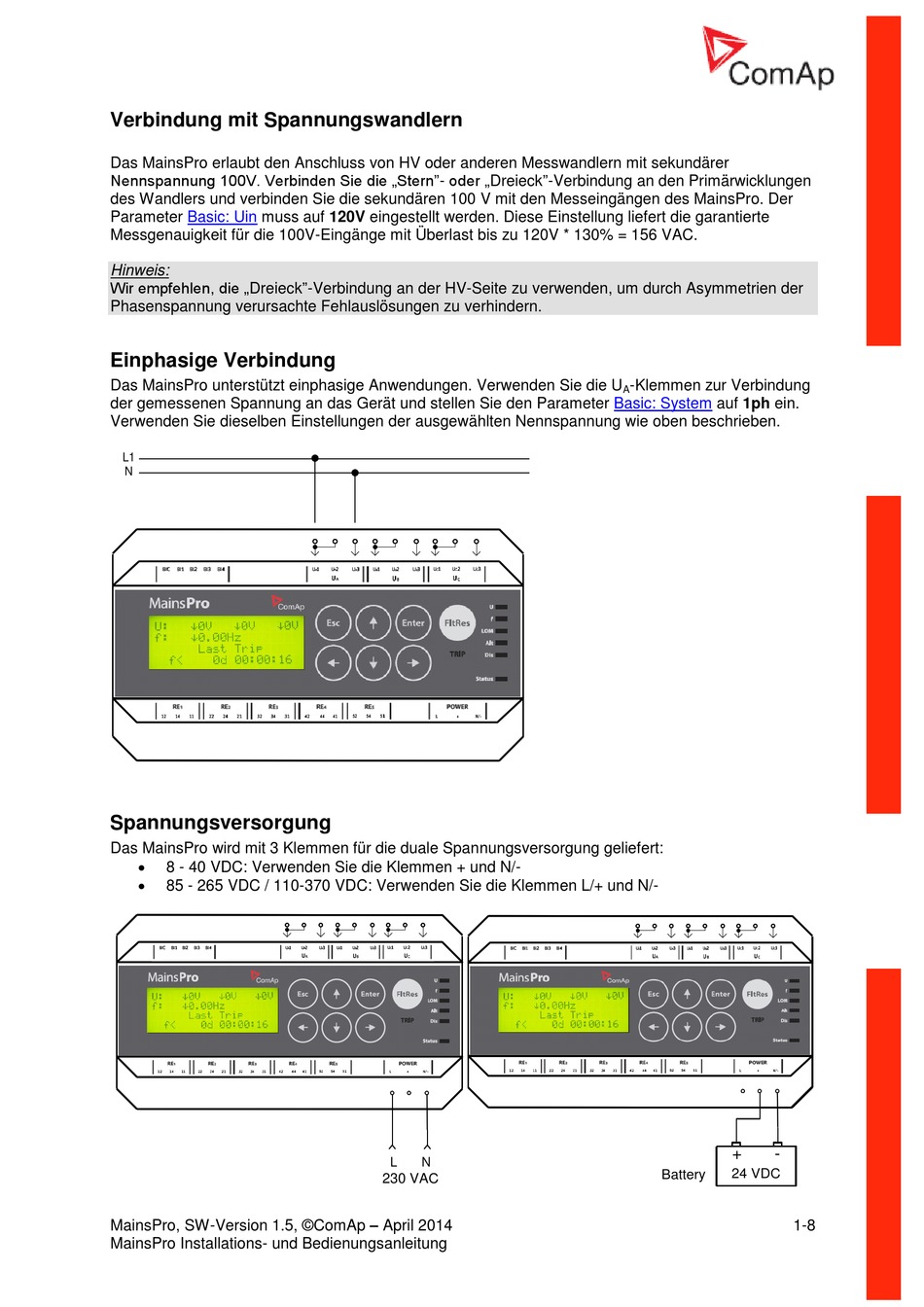

Verbindung mit Spannungswandlern
Das MainsPro erlaubt den Anschluss von HV oder anderen Messwandlern mit sekundärer
Nennspannung 100V. Verbinden Sie die „Stern"- oder „Dreieck"-Verbindung an den Primärwicklungen
des Wandlers und verbinden Sie die sekundären 100 V mit den Messeingängen des MainsPro. Der
Parameter
Basic: Uin
muss auf 120V eingestellt werden. Diese Einstellung liefert die garantierte
Messgenauigkeit für die 100V-Eingänge mit Überlast bis zu 120V * 130% = 156 VAC.
Hinweis:
Wir empfehlen, die „Dreieck"-Verbindung an der HV-Seite zu verwenden, um durch Asymmetrien der
Phasenspannung verursachte Fehlauslösungen zu verhindern.
Einphasige Verbindung
Das MainsPro unterstützt einphasige Anwendungen. Verwenden Sie die U
der gemessenen Spannung an das Gerät und stellen Sie den Parameter
Verwenden Sie dieselben Einstellungen der ausgewählten Nennspannung wie oben beschrieben.
L1
N
Spannungsversorgung
Das MainsPro wird mit 3 Klemmen für die duale Spannungsversorgung geliefert:
8 - 40 VDC: Verwenden Sie die Klemmen + und N/-
85 - 265 VDC / 110-370 VDC: Verwenden Sie die Klemmen L/+ und N/-
MainsPro, SW-Version 1.5, ©ComAp – April 2014
MainsPro Installations- und Bedienungsanleitung
L
N
230 VAC
-Klemmen zur Verbindung
A
Basic: System
auf 1ph ein.
+
-
24 VDC
Battery
1-8
