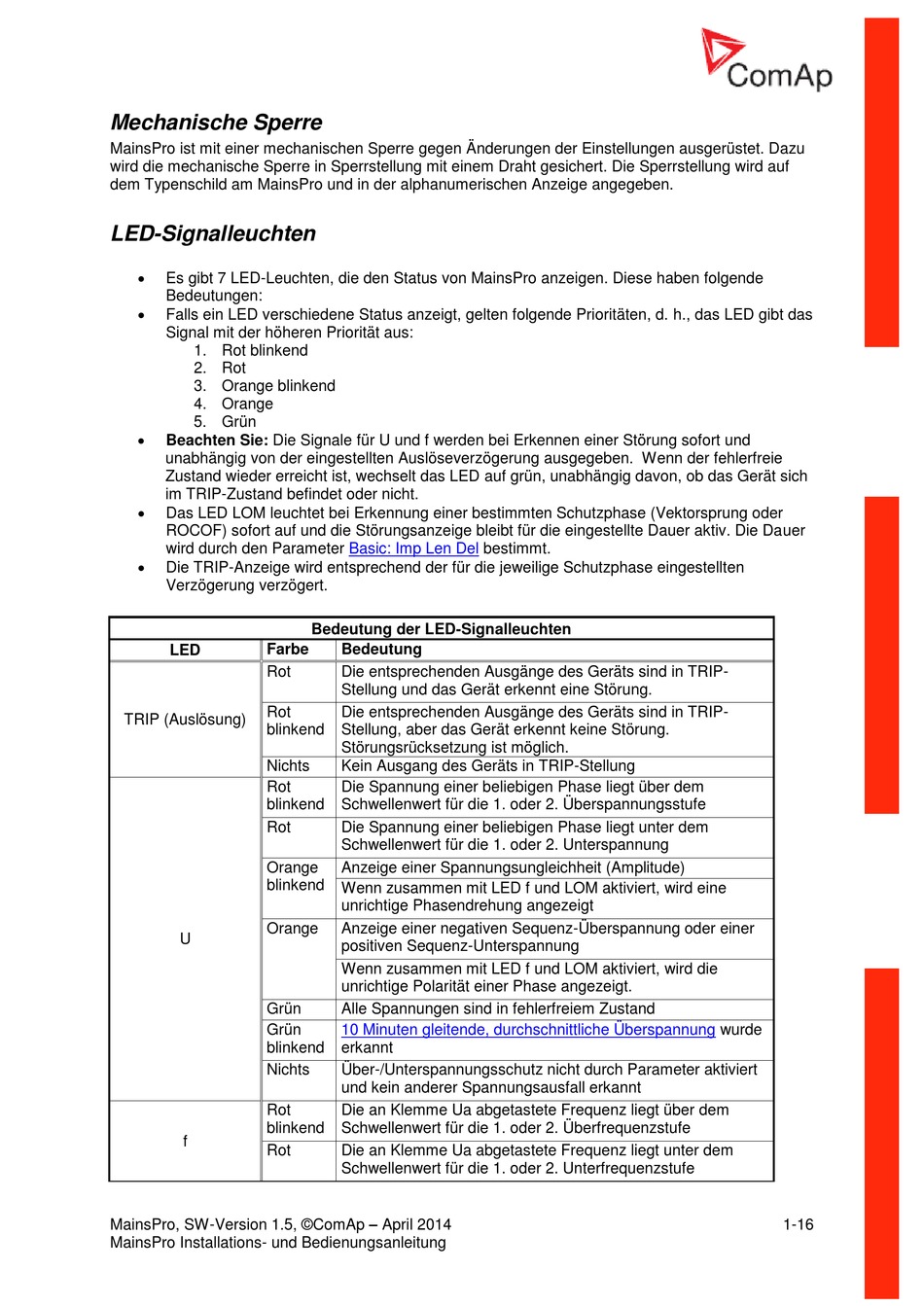

Mechanische Sperre

MainsPro ist mit einer mechanischen Sperre gegen Änderungen der Einstellungen ausgerüstet. Dazu
wird die mechanische Sperre in Sperrstellung mit einem Draht gesichert. Die Sperrstellung wird auf
dem Typenschild am MainsPro und in der alphanumerischen Anzeige angegeben.

LED-Signalleuchten


Es gibt 7 LED-Leuchten, die den Status von MainsPro anzeigen. Diese haben folgende
Bedeutungen:

Falls ein LED verschiedene Status anzeigt, gelten folgende Prioritäten, d. h., das LED gibt das
Signal mit der höheren Priorität aus:
1. Rot blinkend
2. Rot
3. Orange blinkend
4. Orange
5. Grün

Beachten Sie: Die Signale für U und f werden bei Erkennen einer Störung sofort und
unabhängig von der eingestellten Auslöseverzögerung ausgegeben. Wenn der fehlerfreie
Zustand wieder erreicht ist, wechselt das LED auf grün, unabhängig davon, ob das Gerät sich
im TRIP-Zustand befindet oder nicht.

Das LED LOM leuchtet bei Erkennung einer bestimmten Schutzphase (Vektorsprung oder
ROCOF) sofort auf und die Störungsanzeige bleibt für die eingestellte Dauer aktiv. Die Dauer
wird durch den Parameter

Die TRIP-Anzeige wird entsprechend der für die jeweilige Schutzphase eingestellten
Verzögerung verzögert.
Farbe
LED
Rot
Rot
TRIP (Auslösung)
blinkend
Nichts
Rot
blinkend
Rot
Orange
blinkend
Orange
U
Grün
Grün
blinkend
Nichts
Rot
blinkend
f
Rot
MainsPro, SW-Version 1.5, ©ComAp – April 2014
MainsPro Installations- und Bedienungsanleitung
Basic: Imp Len Del bestimmt.
Bedeutung der LED-Signalleuchten
Bedeutung
Die entsprechenden Ausgänge des Geräts sind in TRIP-
Stellung und das Gerät erkennt eine Störung.
Die entsprechenden Ausgänge des Geräts sind in TRIP-
Stellung, aber das Gerät erkennt keine Störung.
Störungsrücksetzung ist möglich.
Kein Ausgang des Geräts in TRIP-Stellung
Die Spannung einer beliebigen Phase liegt über dem
Schwellenwert für die 1. oder 2. Überspannungsstufe
Die Spannung einer beliebigen Phase liegt unter dem
Schwellenwert für die 1. oder 2. Unterspannung
Anzeige einer Spannungsungleichheit (Amplitude)
Wenn zusammen mit LED f und LOM aktiviert, wird eine
unrichtige Phasendrehung angezeigt
Anzeige einer negativen Sequenz-Überspannung oder einer
positiven Sequenz-Unterspannung
Wenn zusammen mit LED f und LOM aktiviert, wird die
unrichtige Polarität einer Phase angezeigt.
Alle Spannungen sind in fehlerfreiem Zustand
10 Minuten gleitende, durchschnittliche Überspannung
erkannt
Über-/Unterspannungsschutz nicht durch Parameter aktiviert
und kein anderer Spannungsausfall erkannt
Die an Klemme Ua abgetastete Frequenz liegt über dem
Schwellenwert für die 1. oder 2. Überfrequenzstufe
Die an Klemme Ua abgetastete Frequenz liegt unter dem
Schwellenwert für die 1. oder 2. Unterfrequenzstufe
wurde
