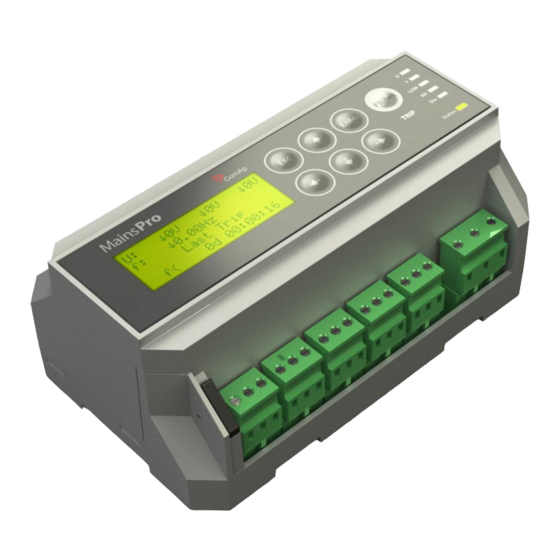

MainsPro
Mains Entkoppelschutzrelais
Vollständiges Handbuch
SW-Version 1.5, April 2014
Copyright © 2014 ComAp a.s.
Verfasst von Petra Piclova
Prag, Tschechische Republik
Installations- und Bedienungsanleitung
ComAp a.s.
Kundratka
2359/17, 180 00 Praha 8,
Tschechische Republik
Tel: +420
246 012
111, Fax: +420 246 316 647
E-Mail: info@comap.cz, www.comap.cz
Anwendungshandbuch
Referenzhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ComAp MainsPro

Inhaltszusammenfassung für ComAp MainsPro

  • Seite 1 MainsPro Mains Entkoppelschutzrelais Vollständiges Handbuch SW-Version 1.5, April 2014 Installations- und Bedienungsanleitung Anwendungshandbuch Referenzhandbuch ComAp a.s. Copyright © 2014 ComAp a.s. Kundratka 2359/17, 180 00 Praha 8, Verfasst von Petra Piclova Tschechische Republik Prag, Tschechische Republik Tel: +420 246 012 111, Fax: +420 246 316 647 E-Mail: info@comap.cz, www.comap.cz...

  • Seite 2: Zweck Der Mainspro-Handbücher

    Anwendungshandbuch Anwendungs handbuch richtet sich an Entwickler und Ingenieure, die die erforderliche Dokumentation und Installationsverfahren an dem Standort, an dem MainsPro eingebaut wird, verfassen. Es enthält die detaillierte Beschreibung der Funktionen von MainsPro und deren praktische Anwendung. Referenzhandbuch Referenz handbuch enthält eine Zusammenstellung der Parameter, Eingangs- und...
  • Seite 3 MainsPro Mains Entkoppelschutzrelais Installations- und Bedienungsanleitung SW-Version 1.5, April 2014 Installations- und Bedienungsanleitung ComAp a.s. Copyright © 2014 ComAp a.s. Kundratka 2359/17, 180 00 Praha 8, Verfasst von Petra Piclova Tschechische Republik Prag, Tschechische Republik Tel: +420 246 012 111, Fax: +420 246 316 647...

  • Seite 4: Inhaltsverzeichnis

    Rücksetzen der Auslöse-Zähler ......................15 Aktivierung des Testmodus ....................... 15 Werkseinstellungen ........................... 15 Mechanische Sperre ......................... 16 LED-Signalleuchten .......................... 16 Messwertübersicht ..........................17 Erklärung der Werkseinstellungen des MainsPro: ................21 MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Installations- und Bedienungsanleitung...

  • Seite 5: Einleitung

    Konfiguration enthalten, die bei der Wartung und Inbetriebnahme des Geräts zu befolgen sind. Außerdem enthält diese Anleitung eine Einführung in die Benutzeroberfläche und die Konfiguration und den Betrieb des Geräts. Obwohl MainsPro vom Bedienpersonal leicht und intuitiv verstanden werden kann, empfehlen wir, eine Ausgabe dieses Handbuchs ständig am Installationsort bereit zu halten, um die Bedienung und Betrieb zu erleichtern.

  • Seite 6: Warnungen

    Hinweis: ComAp ist der Überzeugung, dass sämtliche hierin enthaltenen Informationen korrekt und zuverlässig sind, und behält sich das Recht vor, diese zu jeder Zeit zu aktualisieren. ComAp übernimmt keinerlei Verantwortung für die Verwendung, sofern nicht ausdrücklich angegeben. MainsPro, SW-Version 1.5, ©ComAp – April 2014...

  • Seite 7: Informationen Zur Installation

    Informationen zur Installation Abmessungen MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Installations- und Bedienungsanleitung...

  • Seite 8: Klemmenliste

    MainsPro Frame MainsPro Frame ist Zubehör für das MainsPro. Es ermöglicht die Montage des MainsPor in der Türen, den direkten Zugang zu Tastatur und Bildschirm, ohne den Schaltschrank öffnen zu müssen, und sorgt für zusätzliche Abschirmung (IP 55) der Fronttafel. Die Abmessungen des Gehäuses betragen 230x180x34 mm.

  • Seite 9: Verkabelung

    Überspannung bis 130% der Nennspannung arbeiten, d. h., 300 VAC bei 230 V-Anlagen und 156 V bei 120 V-Systemen, ohne dass die Messgenauigkeit beeinträchtigt wird. „Dreieck”-Verbindung In dieser Anordnung ist MainsPro für 400 VAC ph-ph für eine Überspannung von 130% = 520 VAC ausgelegt, ohne dass die Messgenauigkeit beeinträchtigt wird. Der Parameter Basic: Uin wird auf 400 V eingestellt, es sind keine weiteren Einstellungen zur Anzeige einer „Dreieck”-Verbindung...

  • Seite 10: Verbindung Mit Spannungswandlern

    Das MainsPro erlaubt den Anschluss von HV oder anderen Messwandlern mit sekundärer Nennspannung 100V. Verbinden Sie die „Stern”- oder „Dreieck”-Verbindung an den Primärwicklungen des Wandlers und verbinden Sie die sekundären 100 V mit den Messeingängen des MainsPro. Der Parameter Basic: Uin muss auf 120V eingestellt werden.

  • Seite 11: Verbindung Der Relaisausgänge

    Achten Sie auf die am MainsPro angebrachte Kennzeichnung für den ordnungsgemäßen Anschluss der Spannungsversorgung: Voraussetzungen für den Anschluss der Spannungsversorgung: Das Gerät ist für die permanente Verbindung mit einer Spannungsversorgung geeignet. Die Schaltkreise der Spannungsversorgung müssen ausreichende Stromfestigkeit für den geeigneten Spannungsversorgungsbereich aufweisen und den für die Installation geltenden Standards...

  • Seite 12: Verbindung Der Binärschalter

    Die Anordnung von RE1 an 4 Ausgängen in der Standardkonfiguration entspricht der Funktionalität der früheren NPU-FUV-Geräteausgängen. Verbindung der Binärschalter Das MainsPro besitzt 4 galvanisch isolierte Binärschalter mit konfigurierbarer Funktion. Diese Eingänge ermöglichen den Anschluss aller spannungsfreien Kontakte zwischen der gemeinsamen BIC-Klemme und dem geeigneten funktionalen Kontakt (BI2 - BI4).

  • Seite 13: Beispiele Für Verkabelung

    Beispiele für Verkabelung Dieses Kapitel enthält Verkabelungsbeispiele für das MainsPro, die als Vorbereitungskonzept für das Verkabelungsschema verwendet werden können. Hinweis: ComAp übernimmt keinerlei Haftung für die Funktionalität der Lösung bei Umsetzung dieser Konzepte. 1. Unter normalen Bedingungen wird die Unterspannungsspule unter Spannung gesetzt. Im Fall eines Fehlers fällt die Spannung ab und der Unterbrecher der Unterspannungsspule wird...
  • Seite 14 AUS-Spule angelegt. Für die Spannungsversorgung der AUS-Spule ist daher eine Hilfsspannungsversorgung (z. B. UPS) erforderlich. 3. Unter normalen Bedingungen sind die Kontakte geschlossen, im Fehlerfall werden sie geöffnet. Diese Verkabelung wird normalerweise bei spulengetriebenen Verbindern eingesetzt. MainsPro, SW-Version 1.5, ©ComAp – April 2014 1-12 MainsPro Installations- und Bedienungsanleitung...

  • Seite 15: Benutzeroberfläche

    Wenn kein Wert oder Bildschirmanzeige verändert wird, drücken Sie die Taste  Zur Rückkehr zum Hauptbildschirm (Homepage) aus allen Bildschirmen drücken Sie die Taste und halten Sie sie 2 Sekunden gedrückt. MainsPro, SW-Version 1.5, ©ComAp – April 2014 1-13 MainsPro Installations- und Bedienungsanleitung...

  • Seite 16: Parameteränderungen

    Ereignisse werden gelöscht. Durch Drücken der Taste bestätigen Sie Ihre Auswahl. 4. Wenn Sie NO wählen und drücken oder drücken, kehren Sie ohne Änderung in den Messbildschirm zurück. MainsPro, SW-Version 1.5, ©ComAp – April 2014 1-14 MainsPro Installations- und Bedienungsanleitung...

  • Seite 17: Rücksetzen Der Auslöse-Zähler

    Sie ohne Änderung in den Messbildschirm zurück. Werkseinstellungen Das MainsPro wird mit Standardeinstellungen für alle Parameter geliefert, die den typischen Anforderungen der Netzbetreiber in einigen Ländern entsprechen. 1. Rufen Sie den „init”-Bildschirm auf, drücken Sie dazu die Tasten gleichzeitig.

  • Seite 18: Mechanische Sperre

    Typenschild am MainsPro und in der alphanumerischen Anzeige angegeben. LED-Signalleuchten  Es gibt 7 LED-Leuchten, die den Status von MainsPro anzeigen. Diese haben folgende Bedeutungen:  Falls ein LED verschiedene Status anzeigt, gelten folgende Prioritäten, d. h., das LED gibt das Signal mit der höheren Priorität aus:...

  • Seite 19: Messwertübersicht

    An der Klemmenreihe Ua gemessene Frequenz. Wenn eine Über- oder Unterspannung erkannt wird, wird links neben dem betreffenden Frequenzwert ein Pfeil angezeigt. Last Trip: Anzeige des letzten Ereignisses, das eine MainsPro, SW-Version 1.5, ©ComAp – April 2014 1-17 MainsPro Installations- und Bedienungsanleitung...
  • Seite 20 Auslösemeldungen werden im nächsten Kapitel erläutert. TripCnt: Gesamtzahl der MainsPro Trips seit dem Rücksetzen der Zähler des MainsPro U: Zähler für Trips in Verbindung mit Über- und Unterspannung MainsPro, SW-Version 1.5, ©ComAp – April 2014 1-18 MainsPro Installations- und Bedienungsanleitung...

  • Seite 21: Alarmmeldungen

    Operation Time MainsPro* Last Trip Time: Zeit des letzten Trips seit dem Einschalten des MainsPro Beachten Sie, dass die Zeitangabe des MainsPro nicht von einem kalibrierten RTC-Gerät ermittelt wird und nur Orientierungszwecken dient. Weitere Einzelheiten entnehmen Sie dem Kapitel „Technische Daten”...
  • Seite 22 MainsPro Mains Entkoppelschutzrelais Anwendungshandbuch SW-Version 1.5, April 2014 Anwendungshandbuch ComAp a.s. Copyright © 2014 ComAp a.s. Kundratka 2359/17, 180 00 Praha 8, Verfasst von Petra Piclova Tschechische Republik Prag, Tschechische Republik Tel: +420 246 012 111, Fax: +420 246 316 647...
  • Seite 23 Zweck dieses Handbuchs ........................3 Konformitätserklärung ......................... 3 Typische Verwendungsmöglichkeiten für MainsPro ................3 Typische Anwendungsfälle für das MainsPro Schutzrelais ............3 Wichtige Schritte beim Einsatz von MainsPro ..................4 Beschreibung der Auslösung (TRIP) und der Fehlerrücksetzung ............4 Auslösung (TRIP)..........................5 Fehlerrücksetzung ..........................

  • Seite 24: Zweck Dieses Handbuchs

    Es enthält die detaillierte Beschreibung der Funktionen von MainsPro und deren praktische Anwendung. Typische Verwendungsmöglichkeiten für MainsPro Das MainsPro ist ein Schutzrelais für das Hauptnetz, das den Betrieb von parallel zum Netz angeschlossenen Generatoren oder anderen elektrischen Betriebsmitteln bei dezentraler Elektrizitätserzeugung schützt. Sein Hauptzweck ist, unerwünschte Wechselwirkungen zwischen dem Generator und dem Hauptnetz bei anormalen Zuständen (z.

  • Seite 25: Wichtige Schritte Beim Einsatz Von Mainspro

    Wichtige Schritte beim Einsatz von MainsPro Der Prozess beschreibt die für den Einsatz von MainsPro typischen Entscheidungen und einzuhaltenden Schritte, wenn diese vom Verteilnetzbetreiber (VNB) gefordert werden. Verlangt der VNB eine Erfragen Sie die Netzschutzeinrichtu erforderlichen ng? Wenn ja... Passen Sie das...

  • Seite 26: Beschreibung Der Auslösung (Trip) Und Der Fehlerrücksetzung

    Bereichs liegt, kann keine Fehlerrücksetzung durchgeführt werden, und die oben genannten Auslösesignale werden ignoriert und dauerhaft verworfen. D.h. das Gerät kann nicht "im Vorhinein" nach einem Fehler zurückgesetzt werden. Durch eine erfolgreiche Fehlerrücksetzung wird der Zustand "Auslösung" (TRIP) beendet. MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Anwendungshandbuch...

  • Seite 27: Schutzfunktionen

    Schutzfunktionen Das MainsPro ist mit folgenden Schutzfunktionen, die zusammen mit ihrer ANSI-Nummer angegeben werden, ausgestattet: ANSI 59 Überspannung, ANSI 27 Unterspannung Der Effektivwert der gemessenen Spannung wird mit dem voreingestellten Grenzwert für Über- oder Unterspannung verglichen. Wenn einer der voreingestellten Grenzwerte über-/unterschritten wird, wird...

  • Seite 28: 10 Minuten Gleitende, Durchschnittliche Überspannung

    Sowohl für die Schutzstufe "Überfrequenz" als auch für die Schutzstufe "Unterfrequenz" können zwei Stufen mit unabhängig voneinander anpassbarer Verzögerung konfiguriert werden. Hinweis: MainsPro misst nur die Frequenz an Phase L1, Frequenzmessungen sind daher bei Auftreten eines Fehlers in dieser Phase verzerrt.

  • Seite 29: Ansi 47 Spannungsungleichheit Und Winkelasymmetrie

    Pick up Drop off Time (s) Frequenzhysterese für Unterfrequenz ANSI 47 Spannungsungleichheit und Winkelasymmetrie Das MainsPro besitzt 3 unabhängige Verfahren zur Auswertung von Spannungssymmetriefehlern. Diese Schutzfunktionen sind jedoch nur aktiv, wenn ein 3-Phasen-System über Parameter Basic: System ausgewählt wurde. Spannungsungleichheit...
  • Seite 30 Positive Sequenzspannung Sequenzspannung Sequenzspannung Abbildung 2: Zerlegung einer generischen 3-Phasen-Spannung in symmetrische Komponenten Das MainsPro wertet positive und negative Sequenzspannungen aus und vergleicht die gemessenen Werte mit den Grenzwerten V> neg V< pos. In der perfekt symmetrischen Anordnung ist die negative Sequenzspannung Null und die positive Sequenzspannung entspricht der gemessenen Spannung.

  • Seite 31: Ansi 78 Vektorsprung

    Wie im Zeitdiagramm dargestellt, springt die Spannung auf einen anderen Wert und die Phasenposition verändert sich. Dieses Verfahren wird als Phasen- oder Vektorsprung bezeichnet. Das MainsPro misst die Zyklen kontinuierlich, jeder Aufschwung wird bei Null gestartet. Die Taktzeit wird intern mit der Referenzzeit verglichen. Wenn der Aufschwung des Vektorsprungs bei Null verzögert ist, löst das Gerät sofort aus (Trip).

  • Seite 32: Rate Of Change Of Frequency (Rocof)

    Hauptnetzseite muss ein im Uhrzeigersinn drehendes System vorhanden sein. Durch Neuanordnung des Hauptnetzes oder der Generatorinstallation kann sich die Phasendrehung verändern. MainsPro stellt in diesem Fall sicher, dass dieser Zustand angezeigt wird und verhindert das nicht ordnungsgemäße Schließen des Lasttrennschalters mit Hilfe seiner Standardschutzvorrichtung.
  • Seite 33 TRIP LED angezeigt. Wenn ein Messwert in dieser Zeit die voreingestellten Grenzwerte verlässt, beendet das MainsPro den Fehlerrücksetz-Countdown und geht zurück in den Fehleranzeigestatus. Die automatische Fehlerrücksetzung wird zurückgesetzt und neu gestartet, wenn alle gemessenen Werte wieder innerhalb der Grenzwerte liegen. Wenn der Zähler für die automatische Fehlerrücksetzung Null erreicht hat, führt das Gerät automatisch die...

  • Seite 34: Binärschalter

    Binärschalter Das MainsPro kann mit Hilfe von Binärsignalen, die von einer externen Logik übertragen werden fernbedient werden. Diese Signale können auch extern durch ein Funkgerät oder GSM- Kommunikationsgerät übertragen werden. Der nachstehend abgebildete uGATE-Kommunikator ist ein Beispiel für die vielen ähnlichen, auf dem Markt erhältlichen Geräte. Weitere Informationen zu diesem Produkt erhalten Sie von protections@comap.cz.

  • Seite 35: Zähler

    Generators zu minimieren. Timer Das MainsPro ist mit zwei Zeitzählern ausgestattet: Ab dem Einschalten des Geräts und ab dem letzten TRIP. Nutzen Sie diese Timer zur Untersuchung von Störungen, die vom MainsPro erkannt wurden. Beachten Sie, dass das MainsPro nicht mit einer RTC-Uhr ausgestattet ist und Datum und Uhrzeit nach jedem Einschalten des Geräts neu eingestellt werden müssen.
  • Seite 36 Sie NO oder  schalten Sie das Gerät aus und wieder ein, oder  das Gerät kehrt nach 10 Minuten ab der letzten Eingabe über die Tasten in den Standardbetrieb zurück. MainsPro, SW-Version 1.5, ©ComAp – April 2014 2-15 MainsPro Anwendungshandbuch...
  • Seite 37 MainsPro Mains Entkoppelschutzrelais Referenzhandbuch SW-Version 1.5, April 2014 Referenzhandbuch ComAp a.s. Copyright © 2014 ComAp a.s. Kundratka 2359/17, 180 00 Praha 8, Verfasst von Petra Piclova Tschechische Republik Prag, Tschechische Republik Tel: +420 246 012 111, Fax: +420 246 316 647...
  • Seite 38 Inhaltsverzeichnis ..........................2 Zweck dieses Handbuchs ........................3 Typische Verwendungsmöglichkeiten für MainsPro ................3 Typische Anwendungsfälle für das MainsPro Schutzrelais ............3 Wichtige Schritte beim Einsatz von MainsPro ..................4 Beschreibung der Auslösung (TRIP) und der Fehlerrücksetzung ............4 Auslösung (TRIP)..........................5 Fehlerrücksetzung ..........................
  • Seite 39 !CommSigDel ............................ 14 U Sig ..............................14 !U Sig ..............................14 f Sig ..............................14 !f Sig ..............................15 LOM Sig ............................15 !LOM Sig ............................15 dU Sig ..............................15 MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Referenzhandbuch...
  • Seite 40 Frequenzmessung ........................19 Genauigkeit der Zeitverzögerung ....................19 Reaktionszeit bei Verlust des Hauptnetzes .................. 19 Technische Parameter ........................20 Beständigkeit bei Spannungsausfällen der Spannungsversorgung ..........20 Erklärung der Werkseinstellungen des MainsPro: ................21 MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Referenzhandbuch...

  • Seite 41: Übersicht Über Parameter

    Installations- und Bedienungsanleitung sowie im Anwendungshandbuch Bezug genommen. Übersicht über Parameter Das MainsPro erlaubt die duale Einstellung der Parameter für die Schutzfunktionen. Diese Einstellung kann verwendet werden, wenn die Anlage unter außergewöhnlichen Bedingungen bei unterschiedlichen Anforderungen an die Schutzeinstellungen betrieben wird. Die alternativen Parameter sind in einigen Parametergruppen mit demselben Namen versehen, der jedoch mit „A.”...

  • Seite 42: Auto Fr Del [S]

    TRIP-Zustand, um den automatisch verzögerten Wiederanschluss an das Hauptnetz zu ermöglichen, falls das Hauptnetz vollständig ausgefallen ist und das MainsPro mit derselben Hauptnetzspannung betrieben wurde. ENABLED Nach dem Einschalten geht das Gerät automatisch in den TRIP-Zustand, und nur nach erfolgreicher Fehlerrücksetzung werden seine Ausgänge in den fehlerfreien Zustand...

  • Seite 43: Disable (Deaktiviert)

    V< Del 2,50 s  V<< Del 0,50 s Avg V> Grenzwert für gleitenden 10 Minuten-Durchschnitts-Überspannungsschutz. Bereich: 0..34000 V 0 = AUS, der 10 Minuten-Durchschnitts-Überspannungsschutz ist nicht aktiviert Standardeinstellung: 0 (AUS) MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Referenzhandbuch...

  • Seite 44: Rstv>,V>> [%V>]

    0 = AUS, die negative Sequenz-Überspannung ist deaktiviert Standardeinstellung: 0,0 %Un = AUS dU del, A.dU del [s] Verzögerung der Schutzfunktion für die Spannungsungleichheit (Asymmetrie der Amplitude). Bereich: 0,00..600,00 s Standardeinstellung: 2,50 s MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Referenzhandbuch...

  • Seite 45: F <>, A.f

    0 = AUS, die Vektorsprung-Schutzfunktion ist nicht aktiviert Standardeinstellung: 6 ° ROCOF, A.ROCOF [Hz/s] Grenzwert für die Aktivierung der ROCOF-Schutzfunktion (Änderungsrate der Frequenz). Bereich: 0,01..10,00 Hz/s 0 = AUS, der ROCOF-Schutz ist nicht aktiviert Standardeinstellung: 0,00 = AUS MainsPro, SW-Version 1.5, ©ComAp – April 2014 MainsPro Referenzhandbuch...

  • Seite 46: Rocof Filt, A.rocof Filt

    Dem entsprechenden Binärausgang zugeordnete Funktion. Die ausführliche Beschreibung finden Sie im Kapitel „Binärschalter”. F.R. CB Fdb Nicht verwendet (falls keiner der definierten BI zugeordnet wurde) Standardeinstellung: - BI1: Ext - BI2: F.R. - BI3: Alt - BI4: Dis MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-10 MainsPro Referenzhandbuch...

  • Seite 47: F(Re)

    Sig !dU Sig Other Sig !Other Sig Alt sig TrpEndImp InternFail BakTrpPer BakTrpImp Standardeinstellung:  RE1: !CommTrpPer  RE2: CommTrpImp  RE3: BakTrpImp  RE4: !InternFail  RE5: TrpEndImp MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-11 MainsPro Referenzhandbuch...

  • Seite 48: Übersicht Über Die Binärschalter

    Parameter des Hauptnetzes nicht ausgewertet werden müssen. In diesem Fall wird bei einer Störung kein Trip ausgelöst. CB-Rückmeldung Die Deaktivierung dieses Schalters bestätigt, dass MainsPro den Lasttrennschalter nach einem Trip öffnet. Wenn die Rückmeldung das Öffnen des CB nicht bestätigt, werden ein zusätzlicher Backup- Trip...

  • Seite 49: Übersicht Über Die Relaisausgänge

    Übersicht über die Relaisausgänge Die Standardlogik des MainsPro entspricht dem Standard für Schutzrelais und bietet die Möglichkeit, die Logik der Relaisausgänge einzustellen. Aus Sicherheitsgründen werden alle Ausgänge mit einem Ausrufungszeichen „!” gekennzeichnet, die im fehlerfreien Zustand unter Spannung bleiben. Bei Ausfall der Spannungsversorgung, wenn das Gerät in den „Fehler”-Anzeigezustand geht, wird das...

  • Seite 50: Commsigdel

    öffnet es nicht bevor Basic: Imp Len ab Trip-Statusaktivierung. Die Fehlerrücksetzung hat keine Auswirkungen auf diesen Ausgang. Wenn ein Frequenzschutz durch einen Parameter (Grenzwert auf 0 eingestellt) deaktiviert wird, signalisiert der Ausgang die Aktivierung dieser Schutzstufe nicht. MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-14 MainsPro Referenzhandbuch...

  • Seite 51: Lom Sig

    Basic: Imp Len ab Aktivierung. Wenn das Relais während der Trip-Aktivierung geschlossen ist, öffnet es nicht bevor Basic: Imp Len ab Trip-Statusaktivierung. Die Fehlerrücksetzung hat keine Auswirkungen auf diesen Ausgang. MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-15 MainsPro Referenzhandbuch...

  • Seite 52: Alt Sig

    Trip-Aktivierung geöffnet wird, schließt es nicht bevor Basic: Imp Len Zeit abgelaufen ist. Eine Fehlerrücksetzung, die entweder durch Drücken der Fehlerrücksetz-Taste oder einen binären Eingang durchgeführt wird, hat keinen Einfluss auf den Ausgang. MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-16 MainsPro Referenzhandbuch...

  • Seite 53: Baktrpper

    Zustand beendet. Während des Trip-Zustands reagiert das Relais nicht auf neue Fehler, und wenn der CB-Rückmeldungseingang oder Bak Trp-Ausgang nicht an einem physischen Eingang oder Ausgang konfiguriert werden, ist diese Funktion gesperrt. MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-17 MainsPro Referenzhandbuch...

  • Seite 54: Technische Daten

    Das MainsPro liefert die nachstehend aufgeführtes Genauigkeiten und Reaktionszeiten, wenn die an allen Phasen gemessene Spannung im grün dargestellten Bereich der nachfolgenden Abbildung liegt. Außerhalb des grünen Bereichs liefert MainsPro die erwartete Leistung (d. h., Trips bei Überschreitung der Spannung der grünen Markierung), jedoch können das Verhalten, die Genauigkeit und die Reaktionszeiten nicht garantiert werden.

  • Seite 55: Spannungsmessung

    Das Gerät erlaubt die Einstellung von Zeitverzögerungen in 10 ms-Schritten.  Die maximale Toleranz des Gerätetakts ist ≤3% ± 15ms. Reaktionszeit bei Verlust des Hauptnetzes  Die Reaktionszeit des Vektorsprungschutzes ist 1,5 Periode des gemessenen Signals + 15 ms. MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-19 MainsPro Referenzhandbuch...

  • Seite 56: Technische Parameter

    Bedienpersonal Zugang zur Benutzerschnittstelle einzuräumen. Beständigkeit bei Spannungsausfällen der Spannungsversorgung Das MainsPro hält Spannungsausfällen der Spannungsversorgung bis 100 ms Länge im vollen Bereich der Versorgungsspannung stand. Die Konstruktion der Spannungsversorgung erlaubt Spannungsabfälle auf min. 40 VAC wenn das Gerät innerhalb des zulässigen Bereichs von 85 - 265 VAC mit AC-Spannung eingeschaltet wurde.

  • Seite 57: Erklärung Der Werkseinstellungen Des Mainspro

    0,01 Überfrequenzhysterese f<> Rstf>,Rstf>> Unterfrequenzhysterese f<> Rstf<,Rstf<< Vektorsprung Grenze Vs Lim [°] ROCOF Grenze ROCOF 0 (AUS) 0,01 [Hz/s] ROCOF Filter ROCOF Filt Verzögerung der Auswertung des LOM Init Del MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-21 MainsPro Referenzhandbuch...
  • Seite 58 Verkabelung finden Sie im MainsPro Installations- und Betriebshandbuch, im Referenzhandbuch finden Sie Informationen zur Parameteranpassung. ComAP erklärt, dass die genannten Einstellungen für alle MainsPro-Geräte, SW-Version 1.5, bei Lieferung eines Neugeräts garantiert sind, sofern keine anderen Einstellungen ausdrücklich verlangt wurden. Bei Bedarf können die Werkseinstellungen mit dem folgenden Verfahren wieder hergestellt werden: 1.
  • Seite 59 Werkseinstellungen zurückgesetzt. Beachten Sie, dass Sie mit dieser Auswahl alle früher eingegebenen Einstellungen verlieren! Durch Drücken der Taste bestätigen Sie Ihre Auswahl. 4. Wenn Sie NO wählen und drücken oder drücken, kehren Sie ohne Änderung in den Messbildschirm zurück. MainsPro, SW-Version 1.5, ©ComAp – April 2014 3-23 MainsPro Referenzhandbuch...
