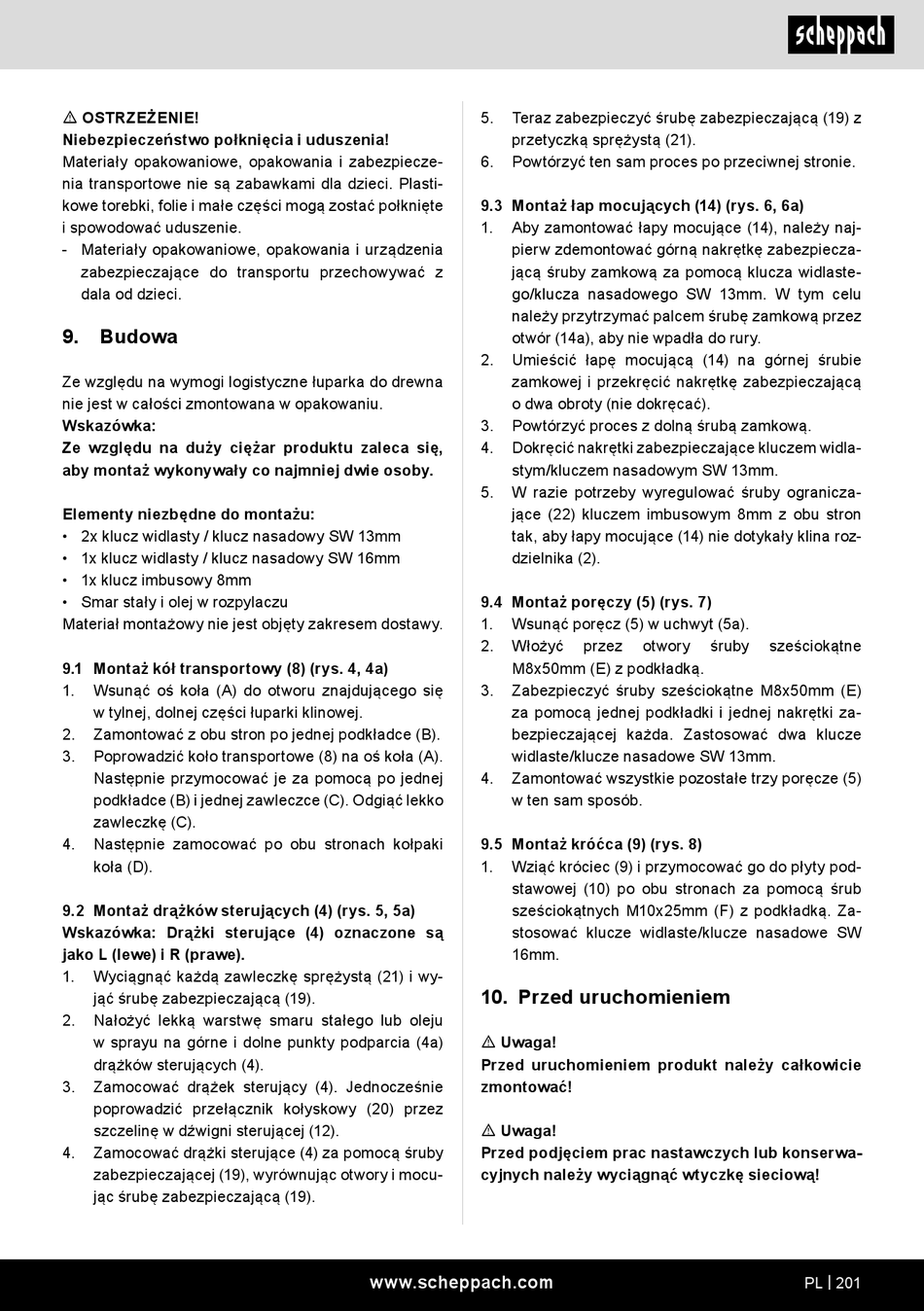

m OSTRZEŻENIE!
Niebezpieczeństwo połknięcia i uduszenia!
Materiały opakowaniowe, opakowania i zabezpiecze-
nia transportowe nie są zabawkami dla dzieci. Plasti-
kowe torebki, folie i małe części mogą zostać połknięte
i spowodować uduszenie.
- Materiały opakowaniowe, opakowania i urządzenia
zabezpieczające do transportu przechowywać z
dala od dzieci.
9.

Budowa

Ze względu na wymogi logistyczne łuparka do drewna
nie jest w całości zmontowana w opakowaniu.
Wskazówka:
Ze względu na duży ciężar produktu zaleca się,
aby montaż wykonywały co najmniej dwie osoby.
Elementy niezbędne do montażu:
• 2x klucz widlasty / klucz nasadowy SW 13mm
• 1x klucz widlasty / klucz nasadowy SW 16mm
• 1x klucz imbusowy 8mm
• Smar stały i olej w rozpylaczu
Materiał montażowy nie jest objęty zakresem dostawy.
9.1 Montaż kół transportowy (8) (rys. 4, 4a)
1. Wsunąć oś koła (A) do otworu znajdującego się
w tylnej, dolnej części łuparki klinowej.
2. Zamontować z obu stron po jednej podkładce (B).
3. Poprowadzić koło transportowe (8) na oś koła (A).
Następnie przymocować je za pomocą po jednej
podkładce (B) i jednej zawleczce (C). Odgiąć lekko
zawleczkę (C).
4. Następnie zamocować po obu stronach kołpaki
koła (D).
9.2 Montaż drążków sterujących (4) (rys. 5, 5a)
Wskazówka: Drążki sterujące (4) oznaczone są
jako L (lewe) i R (prawe).
1. Wyciągnąć każdą zawleczkę sprężystą (21) i wy-
jąć śrubę zabezpieczającą (19).
2. Nałożyć lekką warstwę smaru stałego lub oleju
w sprayu na górne i dolne punkty podparcia (4a)
drążków sterujących (4).
3. Zamocować drążek sterujący (4). Jednocześnie
poprowadzić przełącznik kołyskowy (20) przez
szczelinę w dźwigni sterującej (12).
4. Zamocować drążki sterujące (4) za pomocą śruby
zabezpieczającej (19), wyrównując otwory i mocu-
jąc śrubę zabezpieczającą (19).
5. Teraz zabezpieczyć śrubę zabezpieczającą (19) z
przetyczką sprężystą (21).
6. Powtórzyć ten sam proces po przeciwnej stronie.
9.3 Montaż łap mocujących (14) (rys. 6, 6a)
1. Aby zamontować łapy mocujące (14), należy naj-
pierw zdemontować górną nakrętkę zabezpiecza-
jącą śruby zamkową za pomocą klucza widlaste-
go/klucza nasadowego SW 13mm. W tym celu
należy przytrzymać palcem śrubę zamkową przez
otwór (14a), aby nie wpadła do rury.
2. Umieścić łapę mocującą (14) na górnej śrubie
zamkowej i przekręcić nakrętkę zabezpieczającą
o dwa obroty (nie dokręcać).
3. Powtórzyć proces z dolną śrubą zamkową.
4. Dokręcić nakrętki zabezpieczające kluczem widla-
stym/kluczem nasadowym SW 13mm.
5. W razie potrzeby wyregulować śruby ogranicza-
jące (22) kluczem imbusowym 8mm z obu stron
tak, aby łapy mocujące (14) nie dotykały klina roz-
dzielnika (2).
9.4 Montaż poręczy (5) (rys. 7)
1. Wsunąć poręcz (5) w uchwyt (5a).
2. Włożyć
M8x50mm (E) z podkładką.
3. Zabezpieczyć śruby sześciokątne M8x50mm (E)
za pomocą jednej podkładki i jednej nakrętki za-
bezpieczającej każda. Zastosować dwa klucze
widlaste/klucze nasadowe SW 13mm.
4. Zamontować wszystkie pozostałe trzy poręcze (5)
w ten sam sposób.
9.5 Montaż króćca (9) (rys. 8)
1. Wziąć króciec (9) i przymocować go do płyty pod-
stawowej (10) po obu stronach za pomocą śrub
sześciokątnych M10x25mm (F) z podkładką. Za-
stosować klucze widlaste/klucze nasadowe SW
16mm.

10. Przed uruchomieniem

m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
m Uwaga!
Przed podjęciem prac nastawczych lub konserwa-
cyjnych należy wyciągnąć wtyczkę sieciową!
www.scheppach.com
przez otwory śruby sześciokątne
