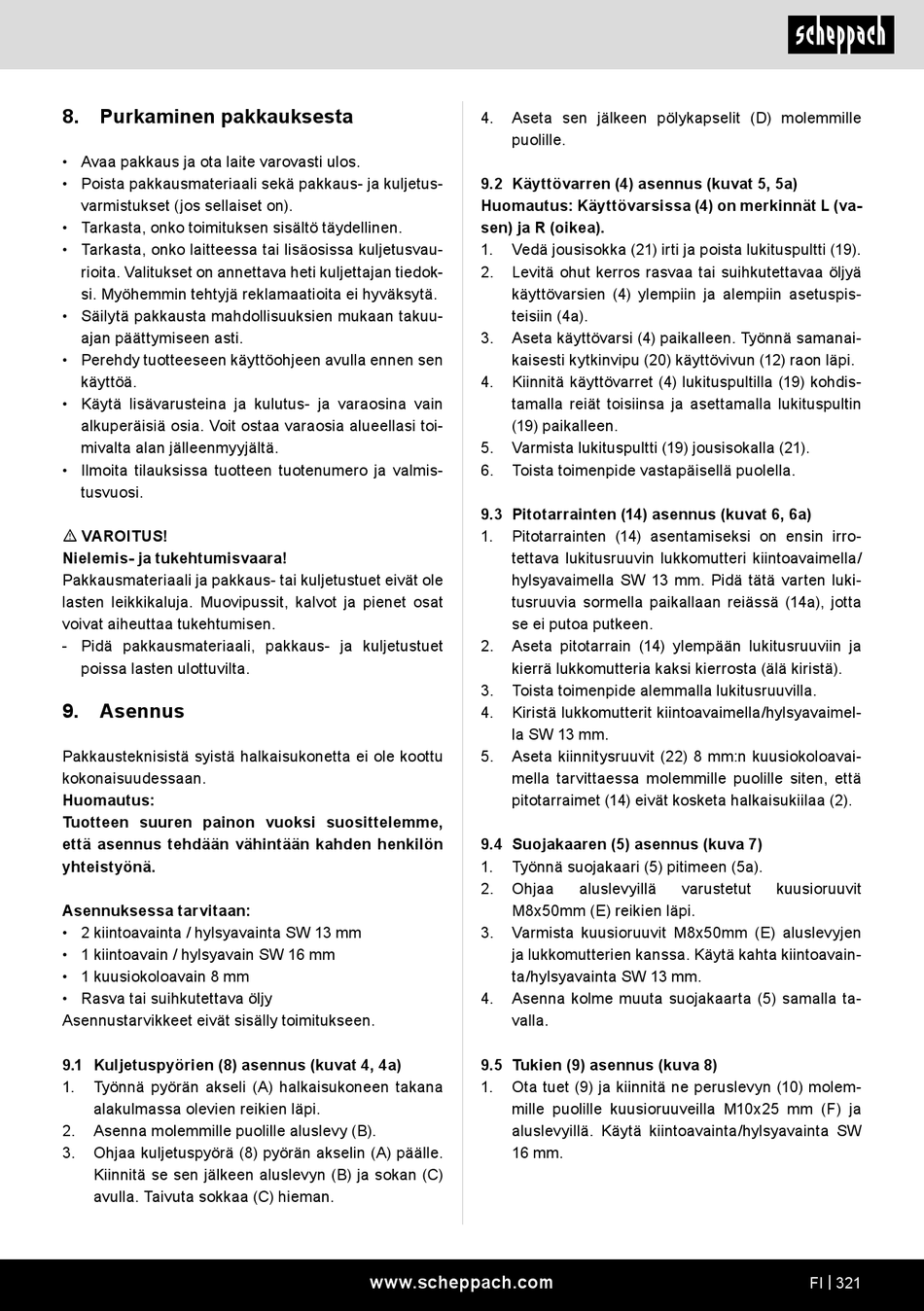

8. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita. Valitukset on annettava heti kuljettajan tiedok-
si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmis-
tusvuosi.
m VAROITUS!
Nielemis- ja tukehtumisvaara!
Pakkausmateriaali ja pakkaus- tai kuljetustuet eivät ole
lasten leikkikaluja. Muovipussit, kalvot ja pienet osat
voivat aiheuttaa tukehtumisen.
- Pidä pakkausmateriaali, pakkaus- ja kuljetustuet
poissa lasten ulottuvilta.
9.

Asennus

Pakkausteknisistä syistä halkaisukonetta ei ole koottu
kokonaisuudessaan.
Huomautus:
Tuotteen suuren painon vuoksi suosittelemme,
että asennus tehdään vähintään kahden henkilön
yhteistyönä.
Asennuksessa tarvitaan:
• 2 kiintoavainta / hylsyavainta SW 13 mm
• 1 kiintoavain / hylsyavain SW 16 mm
• 1 kuusiokoloavain 8 mm
• Rasva tai suihkutettava öljy
Asennustarvikkeet eivät sisälly toimitukseen.
9.1 Kuljetuspyörien (8) asennus (kuvat 4, 4a)
1. Työnnä pyörän akseli (A) halkaisukoneen takana
alakulmassa olevien reikien läpi.
2. Asenna molemmille puolille aluslevy (B).
3. Ohjaa kuljetuspyörä (8) pyörän akselin (A) päälle.
Kiinnitä se sen jälkeen aluslevyn (B) ja sokan (C)
avulla. Taivuta sokkaa (C) hieman.
4. Aseta sen jälkeen pölykapselit (D) molemmille
puolille.
9.2 Käyttövarren (4) asennus (kuvat 5, 5a)
Huomautus: Käyttövarsissa (4) on merkinnät L (va-
sen) ja R (oikea).
1. Vedä jousisokka (21) irti ja poista lukituspultti (19).
2. Levitä ohut kerros rasvaa tai suihkutettavaa öljyä
käyttövarsien (4) ylempiin ja alempiin asetuspis-
teisiin (4a).
3. Aseta käyttövarsi (4) paikalleen. Työnnä samanai-
kaisesti kytkinvipu (20) käyttövivun (12) raon läpi.
4. Kiinnitä käyttövarret (4) lukituspultilla (19) kohdis-
tamalla reiät toisiinsa ja asettamalla lukituspultin
(19) paikalleen.
5. Varmista lukituspultti (19) jousisokalla (21).
6. Toista toimenpide vastapäisellä puolella.
9.3 Pitotarrainten (14) asennus (kuvat 6, 6a)
1. Pitotarrainten (14) asentamiseksi on ensin irro-
tettava lukitusruuvin lukkomutteri kiintoavaimella/
hylsyavaimella SW 13 mm. Pidä tätä varten luki-
tusruuvia sormella paikallaan reiässä (14a), jotta
se ei putoa putkeen.
2. Aseta pitotarrain (14) ylempään lukitusruuviin ja
kierrä lukkomutteria kaksi kierrosta (älä kiristä).
3. Toista toimenpide alemmalla lukitusruuvilla.
4. Kiristä lukkomutterit kiintoavaimella/hylsyavaimel-
la SW 13 mm.
5. Aseta kiinnitysruuvit (22) 8 mm:n kuusiokoloavai-
mella tarvittaessa molemmille puolille siten, että
pitotarraimet (14) eivät kosketa halkaisukiilaa (2).
9.4 Suojakaaren (5) asennus (kuva 7)
1. Työnnä suojakaari (5) pitimeen (5a).
2. Ohjaa
M8x50mm (E) reikien läpi.
3. Varmista kuusioruuvit M8x50mm (E) aluslevyjen
ja lukkomutterien kanssa. Käytä kahta kiintoavain-
ta/hylsyavainta SW 13 mm.
4. Asenna kolme muuta suojakaarta (5) samalla ta-
valla.
9.5 Tukien (9) asennus (kuva 8)
1. Ota tuet (9) ja kiinnitä ne peruslevyn (10) molem-
mille puolille kuusioruuveilla M10x25 mm (F) ja
aluslevyillä. Käytä kiintoavainta/hylsyavainta SW
16 mm.
www.scheppach.com
aluslevyillä varustetut kuusioruuvit
