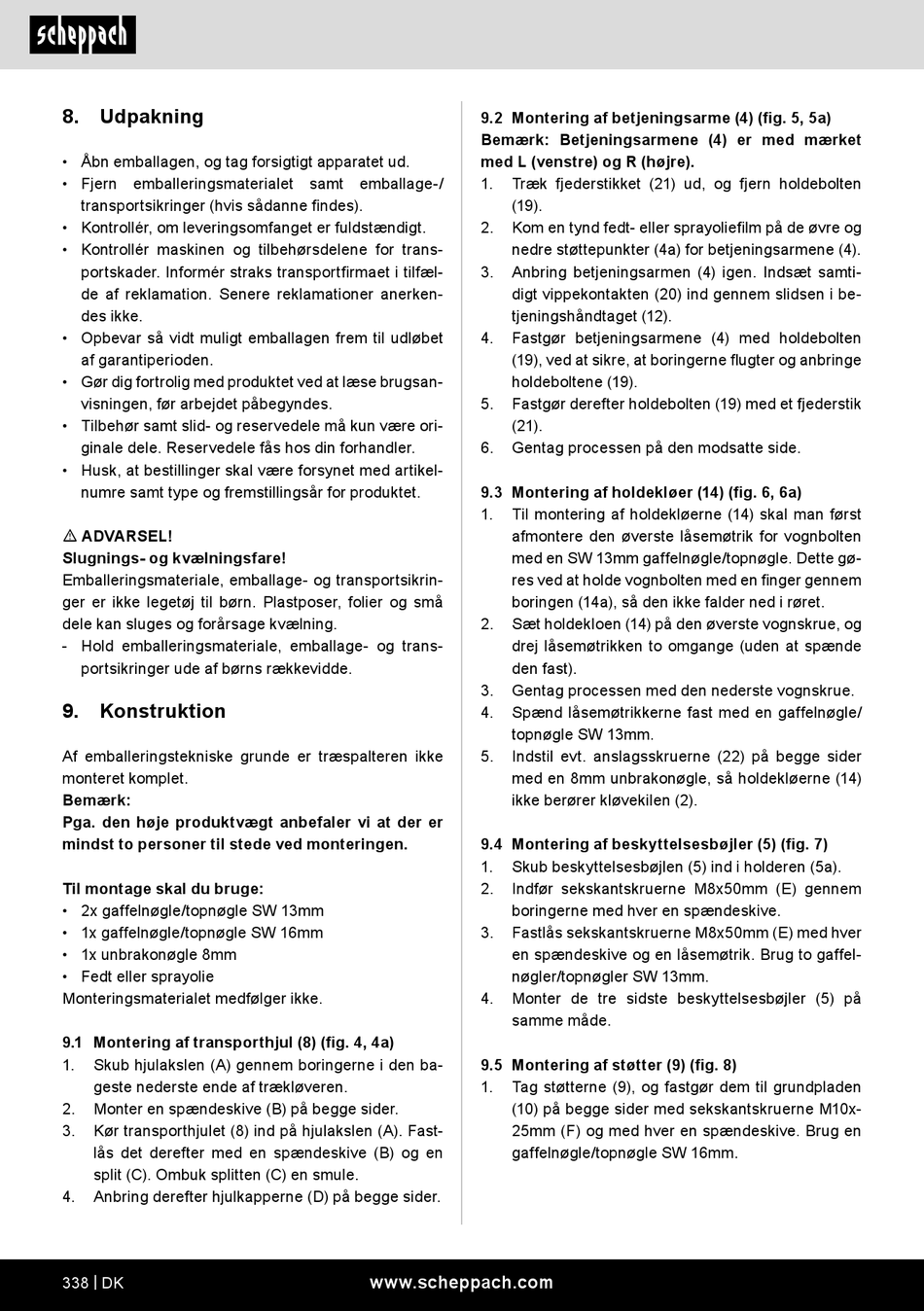

8. Udpakning

• Åbn emballagen, og tag forsigtigt apparatet ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos din forhandler.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
m ADVARSEL!
Slugnings- og kvælningsfare!
Emballeringsmateriale, emballage- og transportsikrin-
ger er ikke legetøj til børn. Plastposer, folier og små
dele kan sluges og forårsage kvælning.
- Hold emballeringsmateriale, emballage- og trans-
portsikringer ude af børns rækkevidde.
9.

Konstruktion

Af emballeringstekniske grunde er træspalteren ikke
monteret komplet.
Bemærk:
Pga. den høje produktvægt anbefaler vi at der er
mindst to personer til stede ved monteringen.
Til montage skal du bruge:
• 2x gaffelnøgle/topnøgle SW 13mm
• 1x gaffelnøgle/topnøgle SW 16mm
• 1x unbrakonøgle 8mm
• Fedt eller sprayolie
Monteringsmaterialet medfølger ikke.
9.1 Montering af transporthjul (8) (fig. 4, 4a)
1. Skub hjulakslen (A) gennem boringerne i den ba-
geste nederste ende af trækløveren.
2. Monter en spændeskive (B) på begge sider.
3. Kør transporthjulet (8) ind på hjulakslen (A). Fast-
lås det derefter med en spændeskive (B) og en
split (C). Ombuk splitten (C) en smule.
4. Anbring derefter hjulkapperne (D) på begge sider.
338 | DK
9.2 Montering af betjeningsarme (4) (fig. 5, 5a)
Bemærk: Betjeningsarmene (4) er med mærket
med L (venstre) og R (højre).
1. Træk fjederstikket (21) ud, og fjern holdebolten
(19).
2. Kom en tynd fedt- eller sprayoliefilm på de øvre og
nedre støttepunkter (4a) for betjeningsarmene (4).
3. Anbring betjeningsarmen (4) igen. Indsæt samti-
digt vippekontakten (20) ind gennem slidsen i be-
tjeningshåndtaget (12).
4. Fastgør betjeningsarmene (4) med holdebolten
(19), ved at sikre, at boringerne flugter og anbringe
holdeboltene (19).
5. Fastgør derefter holdebolten (19) med et fjederstik
(21).
6. Gentag processen på den modsatte side.
9.3 Montering af holdekløer (14) (fig. 6, 6a)
1. Til montering af holdekløerne (14) skal man først
afmontere den øverste låsemøtrik for vognbolten
med en SW 13mm gaffelnøgle/topnøgle. Dette gø-
res ved at holde vognbolten med en finger gennem
boringen (14a), så den ikke falder ned i røret.
2. Sæt holdekloen (14) på den øverste vognskrue, og
drej låsemøtrikken to omgange (uden at spænde
den fast).
3. Gentag processen med den nederste vognskrue.
4. Spænd låsemøtrikkerne fast med en gaffelnøgle/
topnøgle SW 13mm.
5. Indstil evt. anslagsskruerne (22) på begge sider
med en 8mm unbrakonøgle, så holdekløerne (14)
ikke berører kløvekilen (2).
9.4 Montering af beskyttelsesbøjler (5) (fig. 7)
1. Skub beskyttelsesbøjlen (5) ind i holderen (5a).
2. Indfør sekskantskruerne M8x50mm (E) gennem
boringerne med hver en spændeskive.
3. Fastlås sekskantskruerne M8x50mm (E) med hver
en spændeskive og en låsemøtrik. Brug to gaffel-
nøgler/topnøgler SW 13mm.
4. Monter de tre sidste beskyttelsesbøjler (5) på
samme måde.
9.5 Montering af støtter (9) (fig. 8)
1. Tag støtterne (9), og fastgør dem til grundpladen
(10) på begge sider med sekskantskruerne M10x-
25mm (F) og med hver en spændeskive. Brug en
gaffelnøgle/topnøgle SW 16mm.
