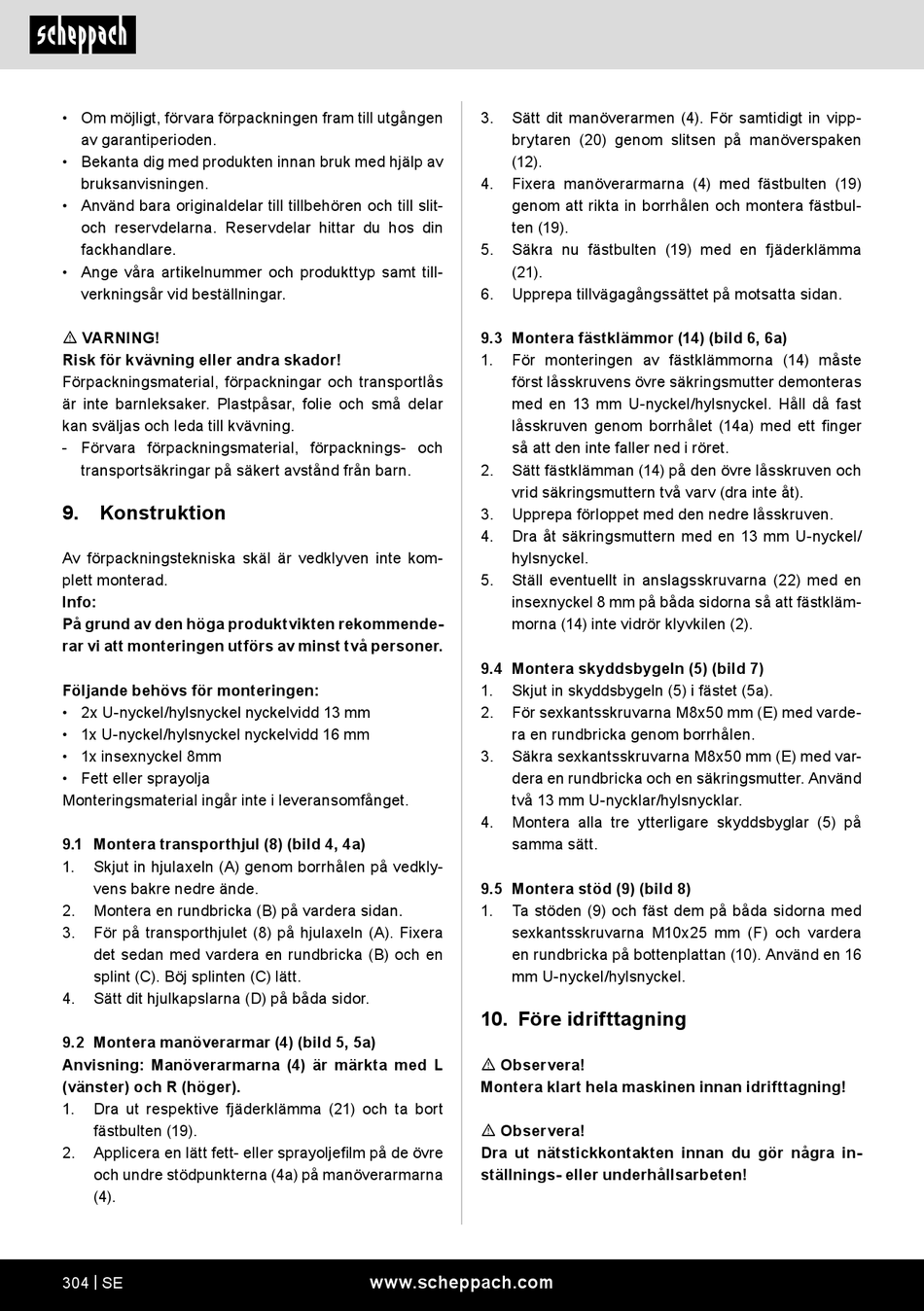

• Om möjligt, förvara förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Risk för kvävning eller andra skador!
Förpackningsmaterial, förpackningar och transportlås
är inte barnleksaker. Plastpåsar, folie och små delar
kan sväljas och leda till kvävning.
- Förvara förpackningsmaterial, förpacknings- och
transportsäkringar på säkert avstånd från barn.
9.

Konstruktion

Av förpackningstekniska skäl är vedklyven inte kom-
plett monterad.
Info:
På grund av den höga produktvikten rekommende-
rar vi att monteringen utförs av minst två personer.
Följande behövs för monteringen:
• 2x U-nyckel/hylsnyckel nyckelvidd 13 mm
• 1x U-nyckel/hylsnyckel nyckelvidd 16 mm
• 1x insexnyckel 8mm
• Fett eller sprayolja
Monteringsmaterial ingår inte i leveransomfånget.
9.1 Montera transporthjul (8) (bild 4, 4a)
1. Skjut in hjulaxeln (A) genom borrhålen på vedkly-
vens bakre nedre ände.
2. Montera en rundbricka (B) på vardera sidan.
3. För på transporthjulet (8) på hjulaxeln (A). Fixera
det sedan med vardera en rundbricka (B) och en
splint (C). Böj splinten (C) lätt.
4. Sätt dit hjulkapslarna (D) på båda sidor.
9.2 Montera manöverarmar (4) (bild 5, 5a)
Anvisning: Manöverarmarna (4) är märkta med L
(vänster) och R (höger).
1. Dra ut respektive fjäderklämma (21) och ta bort
fästbulten (19).
2. Applicera en lätt fett- eller sprayoljefilm på de övre
och undre stödpunkterna (4a) på manöverarmarna
(4).
304 | SE
3. Sätt dit manöverarmen (4). För samtidigt in vipp-
brytaren (20) genom slitsen på manöverspaken
(12).
4. Fixera manöverarmarna (4) med fästbulten (19)
genom att rikta in borrhålen och montera fästbul-
ten (19).
5. Säkra nu fästbulten (19) med en fjäderklämma
(21).
6. Upprepa tillvägagångssättet på motsatta sidan.
9.3 Montera fästklämmor (14) (bild 6, 6a)
1. För monteringen av fästklämmorna (14) måste
först låsskruvens övre säkringsmutter demonteras
med en 13 mm U-nyckel/hylsnyckel. Håll då fast
låsskruven genom borrhålet (14a) med ett finger
så att den inte faller ned i röret.
2. Sätt fästklämman (14) på den övre låsskruven och
vrid säkringsmuttern två varv (dra inte åt).
3. Upprepa förloppet med den nedre låsskruven.
4. Dra åt säkringsmuttern med en 13 mm U-nyckel/
hylsnyckel.
5. Ställ eventuellt in anslagsskruvarna (22) med en
insexnyckel 8 mm på båda sidorna så att fästkläm-
morna (14) inte vidrör klyvkilen (2).
9.4 Montera skyddsbygeln (5) (bild 7)
1. Skjut in skyddsbygeln (5) i fästet (5a).
2. För sexkantsskruvarna M8x50 mm (E) med varde-
ra en rundbricka genom borrhålen.
3. Säkra sexkantsskruvarna M8x50 mm (E) med var-
dera en rundbricka och en säkringsmutter. Använd
två 13 mm U-nycklar/hylsnycklar.
4. Montera alla tre ytterligare skyddsbyglar (5) på
samma sätt.
9.5 Montera stöd (9) (bild 8)
1. Ta stöden (9) och fäst dem på båda sidorna med
sexkantsskruvarna M10x25 mm (F) och vardera
en rundbricka på bottenplattan (10). Använd en 16
mm U-nyckel/hylsnyckel.
10. Före idrifttagning
m Observera!
Montera klart hela maskinen innan idrifttagning!
m Observera!
Dra ut nätstickkontakten innan du gör några in-
ställnings- eller underhållsarbeten!
