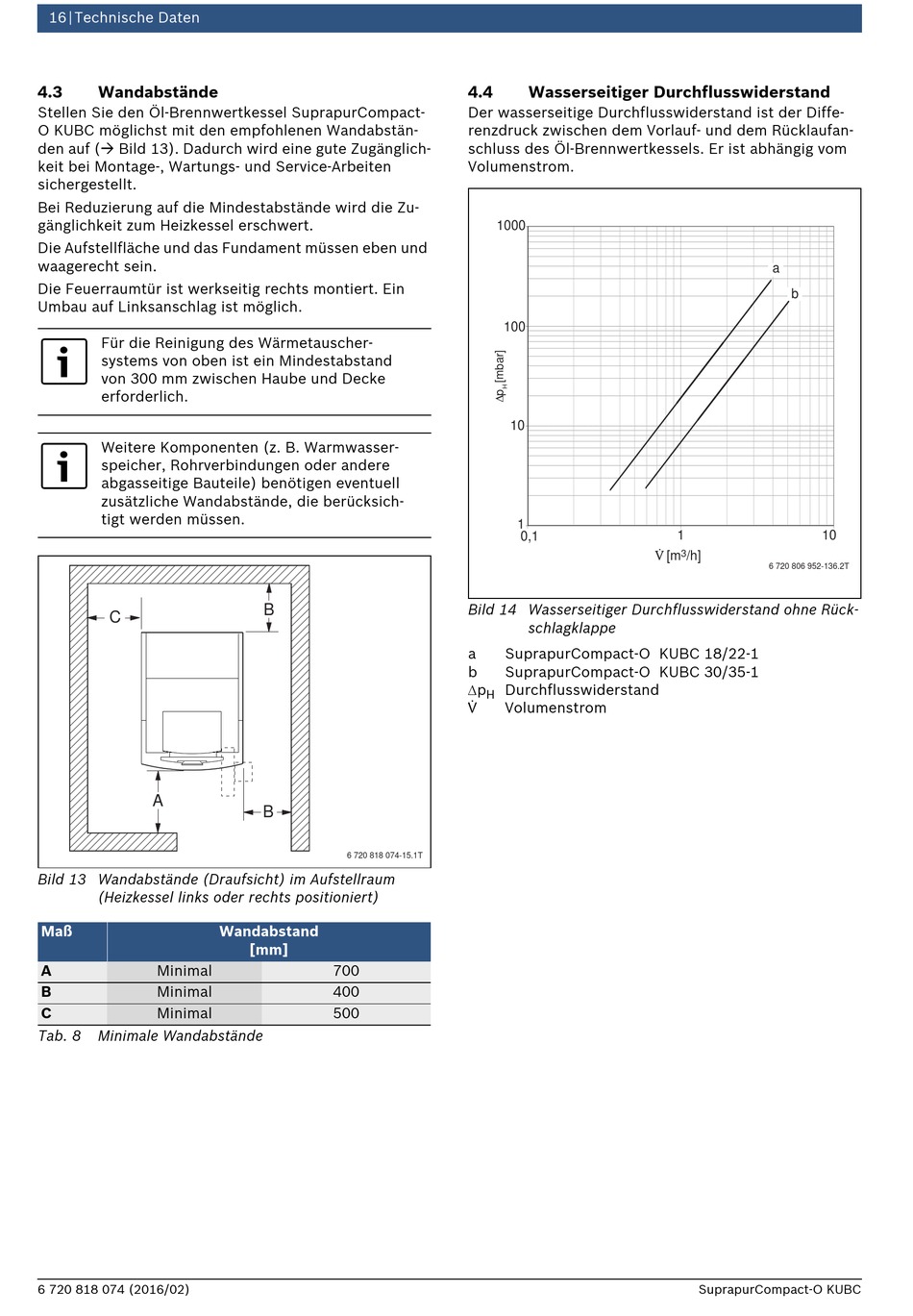

16 | Technische Daten
4.3
Wandabstände
Stellen Sie den Öl-Brennwertkessel SuprapurCompact-
O KUBC möglichst mit den empfohlenen Wandabstän-
den auf ( Bild 13). Dadurch wird eine gute Zugänglich-
keit bei Montage-, Wartungs- und Service-Arbeiten
sichergestellt.
Bei Reduzierung auf die Mindestabstände wird die Zu-
gänglichkeit zum Heizkessel erschwert.
Die Aufstellfläche und das Fundament müssen eben und
waagerecht sein.
Die Feuerraumtür ist werkseitig rechts montiert. Ein
Umbau auf Linksanschlag ist möglich.
Für die Reinigung des Wärmetauscher-
systems von oben ist ein Mindestabstand
von 300 mm zwischen Haube und Decke
erforderlich.
Weitere Komponenten (z. B. Warmwasser-
speicher, Rohrverbindungen oder andere
abgasseitige Bauteile) benötigen eventuell
zusätzliche Wandabstände, die berücksich-
tigt werden müssen.
C
A
Bild 13 Wandabstände (Draufsicht) im Aufstellraum
(Heizkessel links oder rechts positioniert)
Maß
A
Minimal
B
Minimal
C
Minimal
Tab. 8
Minimale Wandabstände
6 720 818 074 (2016/02)
B
B
6 720 818 074-15.1T
Wandabstand
[mm]
700
400
500
4.4
Wasserseitiger Durchflusswiderstand
Der wasserseitige Durchflusswiderstand ist der Diffe-
renzdruck zwischen dem Vorlauf- und dem Rücklaufan-
schluss des Öl-Brennwertkessels. Er ist abhängig vom
Volumenstrom.
1000
100
10
1
0,1
Bild 14 Wasserseitiger Durchflusswiderstand ohne Rück-
schlagklappe
a
SuprapurCompact-O KUBC 18/22-1
b
SuprapurCompact-O KUBC 30/35-1
p
Durchflusswiderstand
H
V
Volumenstrom
a
b
1
10
V [m
3
/h]
6 720 806 952-136.2T
SuprapurCompact-O KUBC
