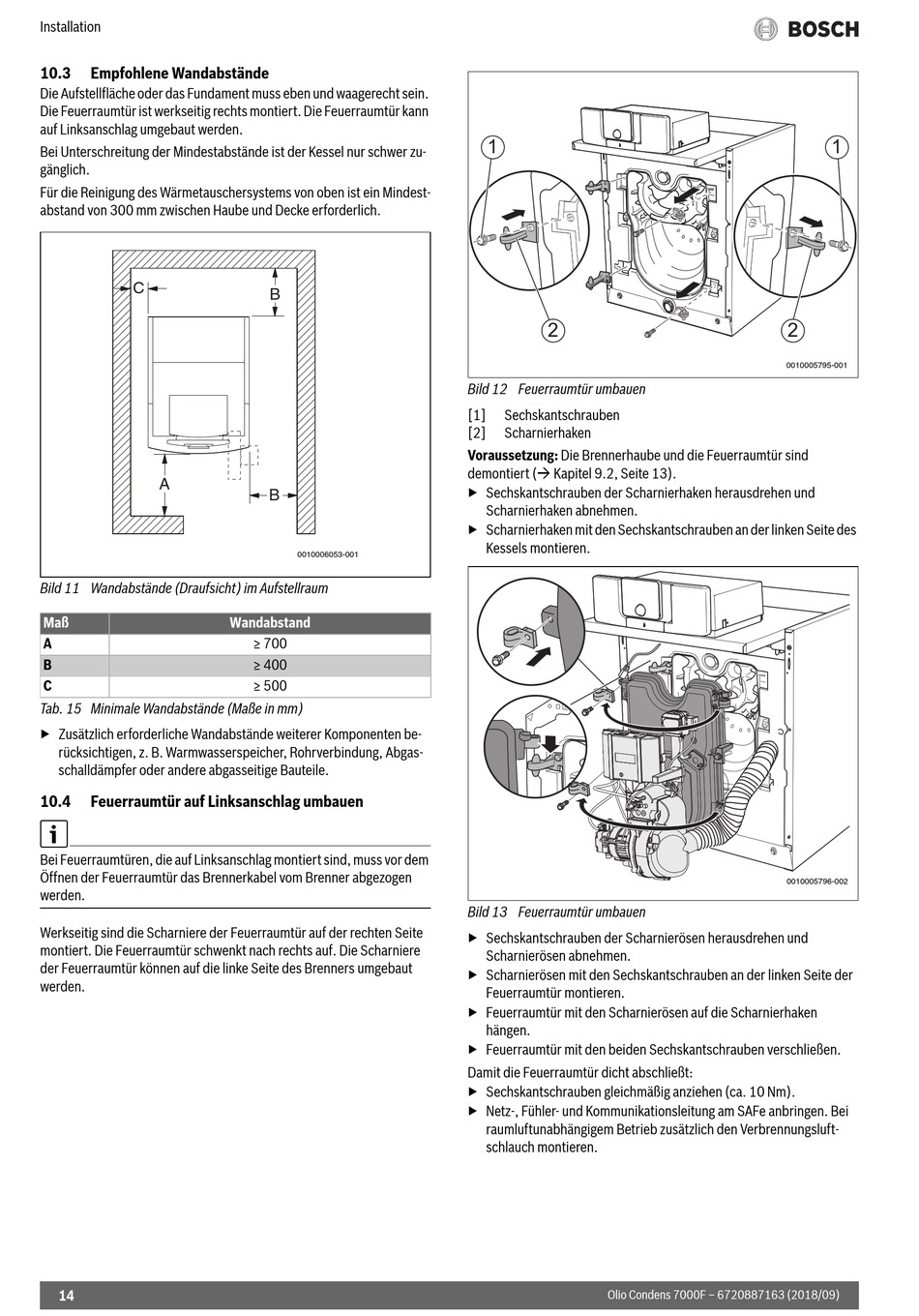

10.3 Empfohlene Wandabstände
Die Aufstellfläche oder das Fundament muss eben und waagerecht sein.
Die Feuerraumtür ist werkseitig rechts montiert. Die Feuerraumtür kann
auf Linksanschlag umgebaut werden.
Bei Unterschreitung der Mindestabstände ist der Kessel nur schwer zu-
gänglich.
Für die Reinigung des Wärmetauschersystems von oben ist ein Mindest-
abstand von 300 mm zwischen Haube und Decke erforderlich.
C
A
Bild 11 Wandabstände (Draufsicht) im Aufstellraum
Maß
A
B
C
Tab. 15 Minimale Wandabstände (Maße in mm)
▶ Zusätzlich erforderliche Wandabstände weiterer Komponenten be-
rücksichtigen, z. B. Warmwasserspeicher, Rohrverbindung, Abgas-
schalldämpfer oder andere abgasseitige Bauteile.
10.4 Feuerraumtür auf Linksanschlag umbauen
Bei Feuerraumtüren, die auf Linksanschlag montiert sind, muss vor dem
Öffnen der Feuerraumtür das Brennerkabel vom Brenner abgezogen
werden.
Werkseitig sind die Scharniere der Feuerraumtür auf der rechten Seite
montiert. Die Feuerraumtür schwenkt nach rechts auf. Die Scharniere
der Feuerraumtür können auf die linke Seite des Brenners umgebaut
werden.
14
B
B
0010006053-001
Wandabstand
≥ 700
≥ 400
≥ 500
1
2
Bild 12 Feuerraumtür umbauen
[1] Sechskantschrauben
[2] Scharnierhaken
Voraussetzung: Die Brennerhaube und die Feuerraumtür sind
demontiert ( Kapitel 9.2, Seite 13).
▶ Sechskantschrauben der Scharnierhaken herausdrehen und
Scharnierhaken abnehmen.
▶ Scharnierhaken mit den Sechskantschrauben an der linken Seite des
Kessels montieren.
Bild 13 Feuerraumtür umbauen
▶ Sechskantschrauben der Scharnierösen herausdrehen und
Scharnierösen abnehmen.
▶ Scharnierösen mit den Sechskantschrauben an der linken Seite der
Feuerraumtür montieren.
▶ Feuerraumtür mit den Scharnierösen auf die Scharnierhaken
hängen.
▶ Feuerraumtür mit den beiden Sechskantschrauben verschließen.
Damit die Feuerraumtür dicht abschließt:
▶ Sechskantschrauben gleichmäßig anziehen (ca. 10 Nm).
▶ Netz-, Fühler- und Kommunikationsleitung am SAFe anbringen. Bei
raumluftunabhängigem Betrieb zusätzlich den Verbrennungsluft-
schlauch montieren.
