8 | Anlagenschemas
PW2
TW1
SK ...-5

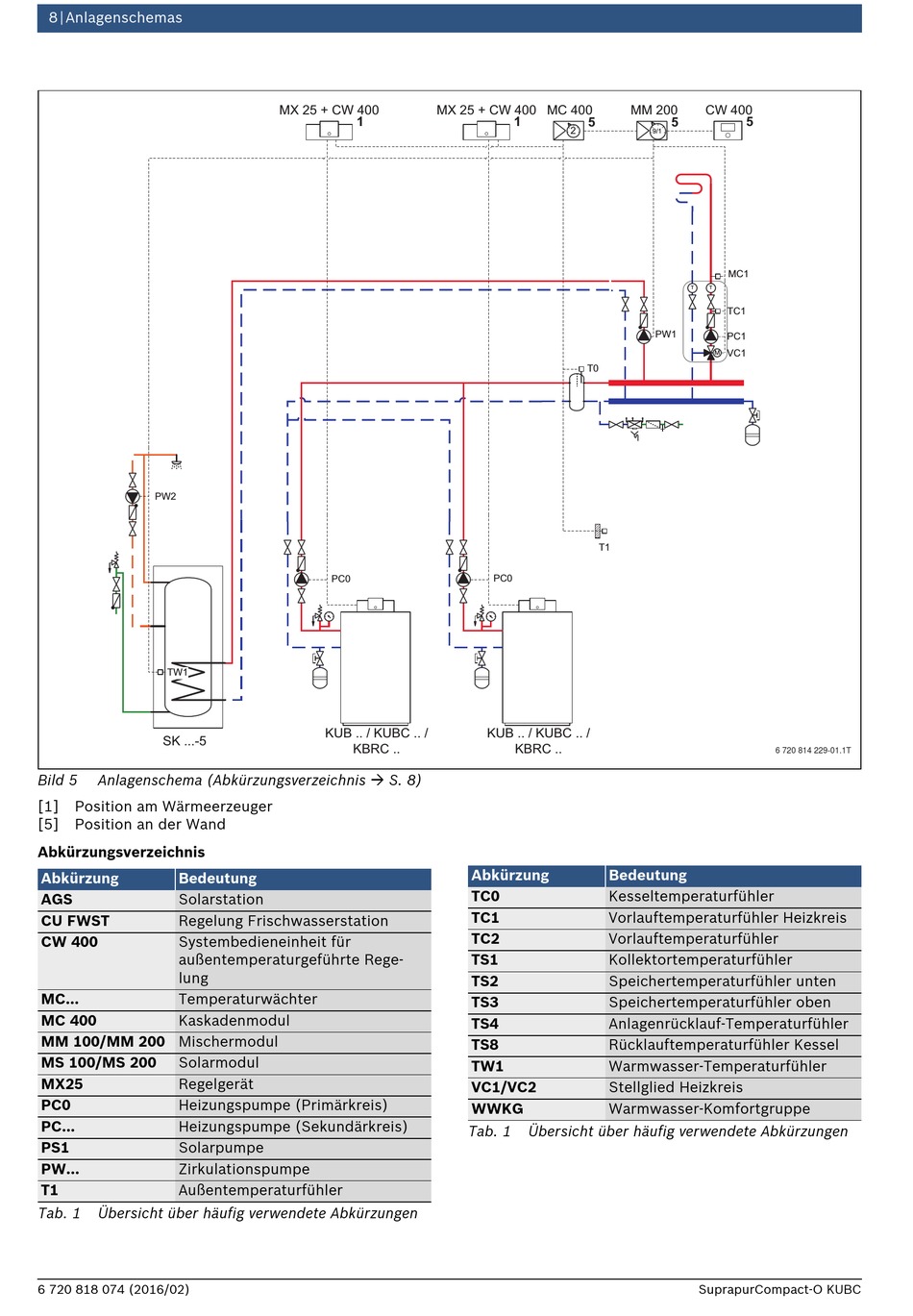

Anlagenschema (Abkürzungsverzeichnis S. 8)
Bild 5
[1]
Position am Wärmeerzeuger
[5]
Position an der Wand
Abkürzungsverzeichnis
Abkürzung
Bedeutung
AGS
Solarstation
CU FWST
Regelung Frischwasserstation
CW 400
Systembedieneinheit für
außentemperaturgeführte Rege-
lung
MC...
Temperaturwächter
MC 400
Kaskadenmodul
MM 100/MM 200 Mischermodul
MS 100/MS 200
Solarmodul
MX25
Regelgerät
PC0
Heizungspumpe (Primärkreis)
PC...
Heizungspumpe (Sekundärkreis)
PS1
Solarpumpe
PW...
Zirkulationspumpe
T1
Außentemperaturfühler
Tab. 1
Übersicht über häufig verwendete Abkürzungen
6 720 818 074 (2016/02)
MX 25 + CW 400
MX 25 + CW 400
1
PC0
KUB .. / KUBC .. /
KBRC ..
MC 400
MM 200
1
5
2
T0
T1
PC0
KUB .. / KUBC .. /
KBRC ..
Abkürzung
Bedeutung
TC0
Kesseltemperaturfühler
TC1
Vorlauftemperaturfühler Heizkreis
TC2
Vorlauftemperaturfühler
TS1
Kollektortemperaturfühler
TS2
Speichertemperaturfühler unten
TS3
Speichertemperaturfühler oben
TS4
Anlagenrücklauf-Temperaturfühler
TS8
Rücklauftemperaturfühler Kessel
TW1
Warmwasser-Temperaturfühler
VC1/VC2
Stellglied Heizkreis
WWKG
Warmwasser-Komfortgruppe
Tab. 1
Übersicht über häufig verwendete Abkürzungen
CW 400
5
5
9/1
MC1
T
T
TC1
PW1
PC1
VC1
M
6 720 814 229-01.1T
SuprapurCompact-O KUBC
