Hinweise zur Abgasführung für den Fachmann

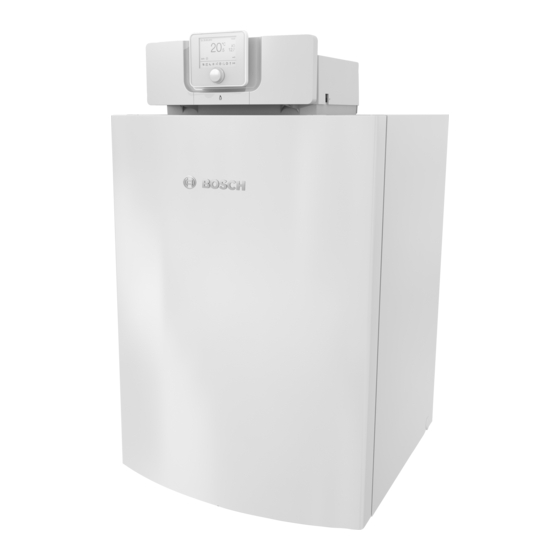

Öl-Brennwertkessel
Olio Condens 8000 F
OC8000F 19 | OC8000F 27

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Olio Condens 8000 F

Inhaltszusammenfassung für Bosch Olio Condens 8000 F

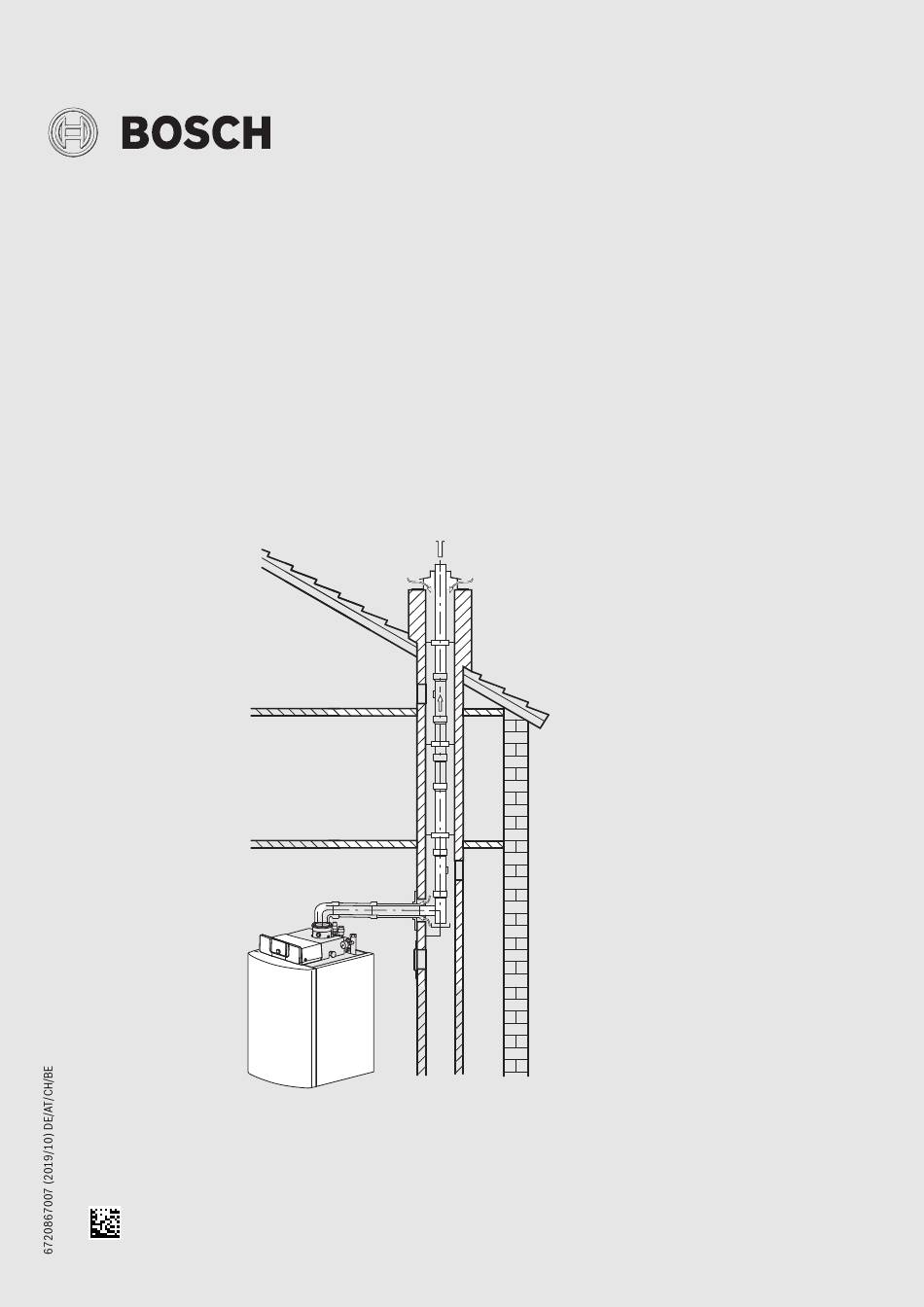

  • Seite 1 Hinweise zur Abgasführung für den Fachmann Öl-Brennwertkessel Olio Condens 8000 F OC8000F 19 | OC8000F 27...

  • Seite 2: Inhaltsverzeichnis

    14.1 Starre Abgasführung nach B im Schacht ..13 14.2 Flexible Abgasführung nach B im Schacht ..13 Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 3: Sicherheitshinweise

    ▶ Bei raumluftabhängigem Betrieb: Sicherstellen, dass der Aufstellraum die Lüftungsanforderungen erfüllt. ▶ Sicherheitsrelevante Bauteile nicht reparieren, ma- nipulieren oder deaktivieren. ▶ Nur Originalersatzteile einbauen. ▶ Gasdichtheit prüfen nach Arbeiten an gasführen- den Teilen. Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 4: Abgasführung

    Bestandteil der CE-Zulassung des Wärmeerzeugers. stand von der Umlenkung in den senkrechten Abschnitt  0,3 m Aus diesem Grund dürfen bei zertifizierten Anlagen nur die von Bosch als • Anordnung an der Stirnseite eines geraden Verbindungsstücks im ho- Zubehör angebotenen Originalabgaszubehöre montiert werden.

  • Seite 5: Abgasführung Im Schacht

    Ø D Ø D [mm] Ø D [mm] [mm] 60 starr 60 flexibel 80 starr 80 flexibel 80/125 ‒ 110 starr 110 flexibel 120/160 ‒ 125 starr 125 flexibel Tab. 3 Zulässige Schachtmaße Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 6: Länge Einer Abgasanlage Berechnen

    α 6 720 610 489-13.3TT Bild 5 Abstandsmaße und Dachneigungen bei Schrägdach ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm α 25‒45°, in schneereichen Gebieten ≤ 30° Tab. 5 Abstandsmaße bei Schrägdach Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 7: Luft-Abgas-Führung Nach C 13(X)

     Kapitel 4.3, Seite 4 Zulässige maximale Längen Zubehör Ø Schacht Maximale Rohrlängen [m] [mm] [mm] OC8000F 19 80/125 ‒ ‒ ‒ OC8000F 27 80/125 ‒ ‒ ‒ Tab. 7 Luft-Abgas-Führung nach C Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 8: Luft-Abgas-Führung Nach C 33(X)

    Vertikale konzentrische Luft-Abgas-Führung nach C Zulässige maximale Längen Zubehör Ø Schacht Maximale Rohrlängen [m] [mm] [mm] OC8000F 19 60/100 ‒ ‒ 80/125 ‒ ‒ OC8000F 27 80/125 ‒ ‒ Tab. 10 Vertikale Luft-Abgas-Führung nach C Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 9: Luft-Abgas-Führung Nach C 53X

    Luft-Abgas- OC8000F 19 Führung an der Außenwand 80/125 / 80 / 125 ‒ OC8000F 27 80/125 / 80 / 125 ‒ Tab. 13 Luft-Abgas-Führung nach C mit starrer Abgasführung im Schacht Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 10: Luft-Abgas-Führung Nach C 93X

    Horizontal: 80/125 ‒   120 Im Schacht: 80 ‒ OC8000F 27   120 × 120 Horizontal: 80/125 ‒ Im Schacht: 80   120 ‒ Tab. 18 Starre Abgasführung nach C Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 11: Luft-Abgas-Führung Nach C 63

    Luft: 100 ‒0,3 bis +0,3 Konzentrisches Rohr Abgas: 80 ‒0,6 bis +0,4 Luft: 125 ‒0,3 bis +0,7 Tab. 21 C : Toleranzen für den Anschluss nicht zertifizierter Zubehöre an den Abgasadapter des Wärmeerzeugers Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 12: Abgasführung Nach B 23P /B 53P

    Zubehör Ø Schacht Maximale Rohrlängen [m] [mm] [mm] L = L OC8000F 19 ‒ ‒ OC8000F 27 0010018452-001 ‒ ‒ Bild 15 Montage Abgasrohr Tab. 27 Flexible Abgasführung nach B Abgasrohr Ringspalt zur Verbrennungsluftzufuhr Olio Condens 8000 F – 6720867007 (2019/10)

  • Seite 13: Abgasführung Nach B

    Schacht Maximale Rohrlängen [m] [mm] [mm] L = L Horizontal: 80/125, Schacht: 80 OC8000F 19 80/125 / 80 ‒ ‒ OC8000F 27 80/125 / 80 ‒ ‒ Tab. 30 Starre Abgasführung nach B Olio Condens 8000 F – 6720867007 (2019/10)
  • Seite 16 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
