Kesselanschluss-Set BCS25 (BCS21) rechts/BCS28 (BCS23) links
Wie beim Kesselanschluss-Set BCS 22 wird über das
Kesselanschluss-Set BCS25 (BCS21)/BCS28 (BCS23)
der Kessel mit dem Heizkreis verbunden. Über den Mul-
tifunktionsverteiler, der zu diesem Set gehört, ist der An-
schluss von 1...3 verschiedenen Heizkreisen möglich.
Um die Wärmeverluste zu reduzieren, sind die
Verbindungsleitungen und der Verteiler mit einer
Wärmedämmung versehen.

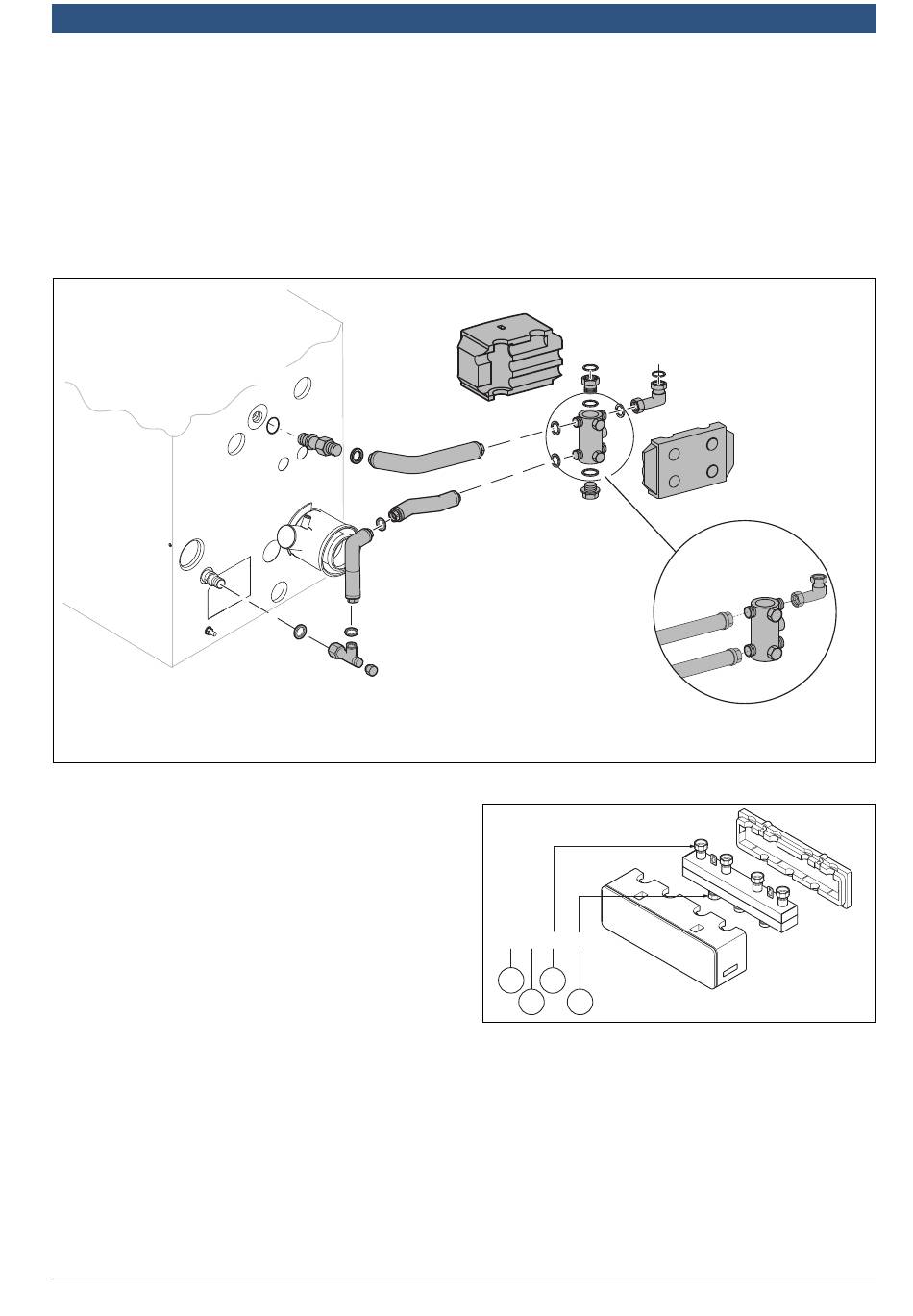

Bild 46 Kesselanschluss-Sets BCS25 (BCS21) mit Multifunktionsverteiler
11.3
Heizkreisverteiler HKV
Beim Heizkreisverteiler HKV handelt es sich um einen
kombinierten Vor- und Rücklaufverteiler, in dem die
Verteilerkammern für den Vor- und Rücklauf überei-
nander angeordnet sind.
Zum Heizkreisverteiler gehört ein Wärmeschutz, der auf
das Design des Kessels abgestimmt ist. In Verbindung
mit dem Kesselanschluss-Set BCS 22 können über
diesen Verteiler 2 (HKV 2) oder 3 (HKV 3) komplette
Heizkreise angeschlossen werden. Bei Bedarf gibt es die
Möglichkeit, mithilfe eines passenden Wandmontage-
Sets 2...5 Heizkreise (HKV 2...HKV 5) nebeneinander an
der Wand zu montieren. Die Verbindungsleitungen vom
Kessel zum Heizkreisverteiler sind bauseits zu erstellen.
Wenn nur ein Heizkreis auf der Wand montiert wird, ist
das Wandmontage-Set WMS 1 zu verwenden.
SuprapurCompact-O KUBC
Die Kesselanschluss-Sets werden mit dem
Multifunktionsverteiler wahlweise quer hinter dem
Kessel oder seitlich parallel neben dem Kessel montiert.
Die wasserseitigen Anschlüsse des Multifunktions-
verteilers sind mit Zahlen von 1...10 gekennzeichnet.
Hier muss darauf geachtet werden, dass alle anzu-
schließenden Vorläufe an die Anschlüsse mit geraden
Zahlen und alle Rückläufe an die Anschlüsse mit
ungeraden Zahlen montiert werden oder umgekehrt.
HKV 2 / 25 / 25
1
3
2
4
Bild 47 Heizkreisverteiler HKV
[1]
Heizkreisverteiler
[2]
Anzahl einsetzbarer Heizkreis-Schnellmontagesys-
teme (2 Stück)
[3]
Anschlussmaß oben (DN 25)
[4]
Anschlussmaß unten (DN 25)
11.4
Erweiterungsbausatz ES 0
Mit dem Erweiterungsbausatz ES 0 ist ein Ausgleich
zwischen den Anschlussdurchmessern DN 32 und DN 25
möglich. Der Erweiterungsbausatz ES 0 ist zwischen
Installationszubehör | 55
