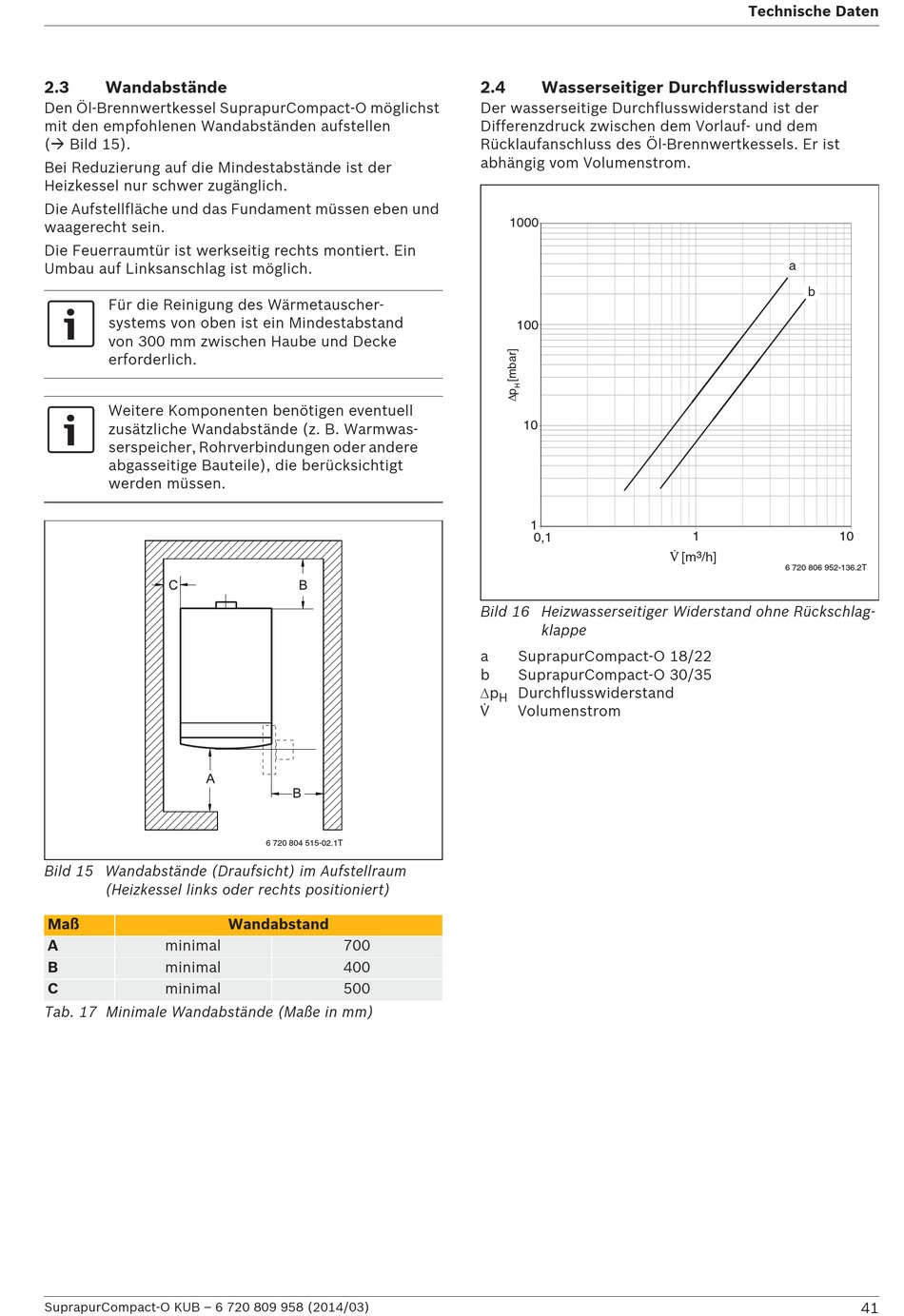

2.3 Wandabstände
Den Öl-Brennwertkessel SuprapurCompact-O möglichst
mit den empfohlenen Wandabständen aufstellen
( Bild 15).
Bei Reduzierung auf die Mindestabstände ist der
Heizkessel nur schwer zugänglich.
Die Aufstellfläche und das Fundament müssen eben und
waagerecht sein.
Die Feuerraumtür ist werkseitig rechts montiert. Ein
Umbau auf Linksanschlag ist möglich.
Für die Reinigung des Wärmetauscher-
systems von oben ist ein Mindestabstand
von 300 mm zwischen Haube und Decke
erforderlich.
Weitere Komponenten benötigen eventuell
zusätzliche Wandabstände (z. B. Warmwas-
serspeicher, Rohrverbindungen oder andere
abgasseitige Bauteile), die berücksichtigt
werden müssen.
Bild 15 Wandabstände (Draufsicht) im Aufstellraum
(Heizkessel links oder rechts positioniert)
Maß
A minimal
B minimal
C minimal
Tab. 17 Minimale Wandabstände (Maße in mm)
SuprapurCompact-O KUB – 6 720 809 958 (2014/03)
6 720 804 515-02.1T
Wandabstand
700
400
500
2.4

Wasserseitiger Durchflusswiderstand

Der wasserseitige Durchflusswiderstand ist der
Differenzdruck zwischen dem Vorlauf- und dem
Rücklaufanschluss des Öl-Brennwertkessels. Er ist
abhängig vom Volumenstrom.
1000
100
10
1
0,1
Bild 16 Heizwasserseitiger Widerstand ohne Rückschlag-
klappe
a SuprapurCompact-O 18/22
b SuprapurCompact-O 30/35
p Durchflusswiderstand
H
V
Volumenstrom
Technische Daten
a
b
10
1
V [m
3
/h]
6 720 806 952-136.2T
