24 | Öl-Versorgungseinrichtung
6

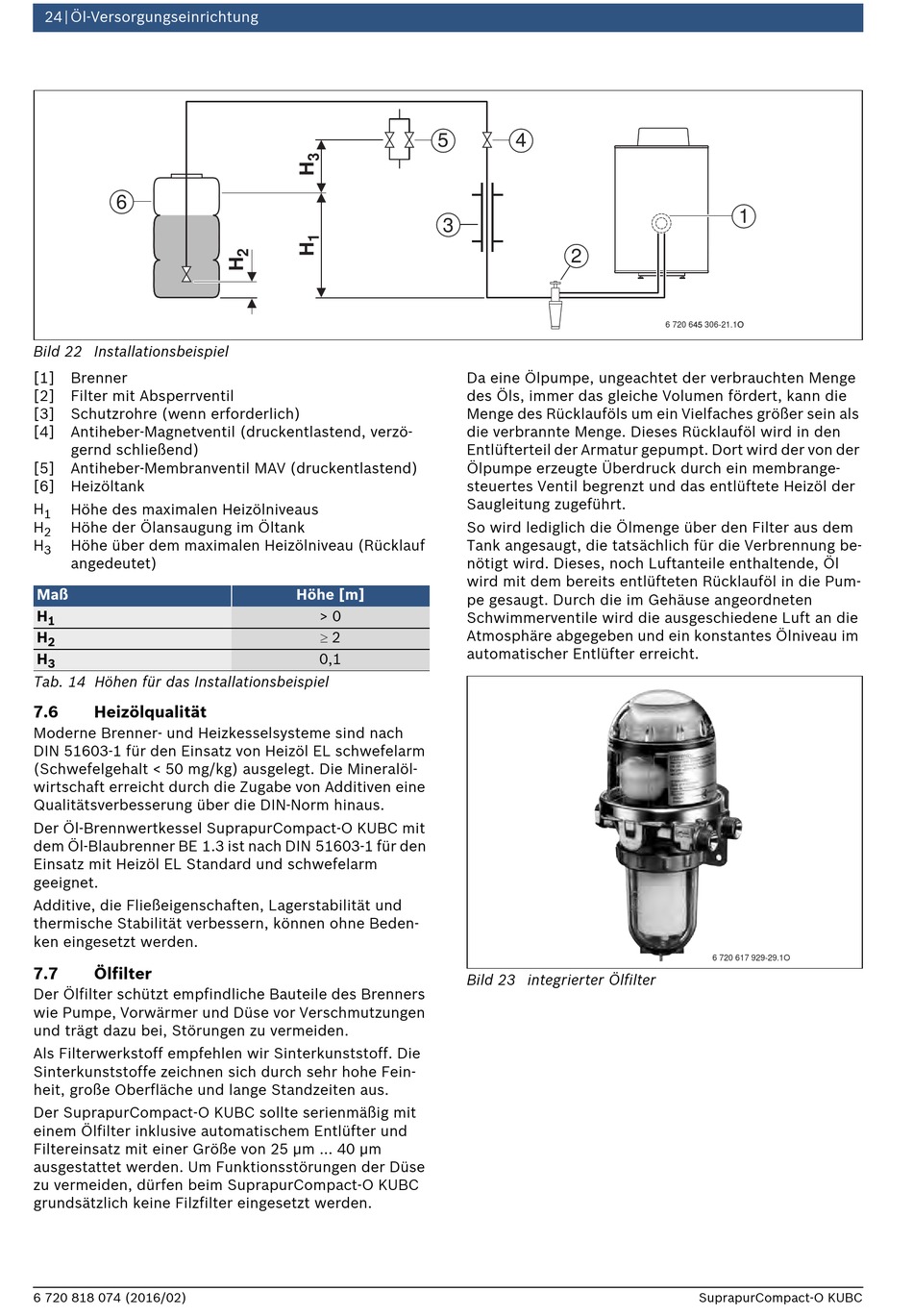

Bild 22 Installationsbeispiel
[1]
Brenner
[2]
Filter mit Absperrventil
[3]
Schutzrohre (wenn erforderlich)
[4]
Antiheber-Magnetventil (druckentlastend, verzö-
gernd schließend)
[5]
Antiheber-Membranventil MAV (druckentlastend)
[6]
Heizöltank
H
Höhe des maximalen Heizölniveaus
1
H
Höhe der Ölansaugung im Öltank
2
H
Höhe über dem maximalen Heizölniveau (Rücklauf
3
angedeutet)
Maß
H
1
H
2
H
3
Tab. 14 Höhen für das Installationsbeispiel
7.6
Heizölqualität
Moderne Brenner- und Heizkesselsysteme sind nach
DIN 51603-1 für den Einsatz von Heizöl EL schwefelarm
(Schwefelgehalt < 50 mg/kg) ausgelegt. Die Mineralöl-
wirtschaft erreicht durch die Zugabe von Additiven eine
Qualitätsverbesserung über die DIN-Norm hinaus.
Der Öl-Brennwertkessel SuprapurCompact-O KUBC mit
dem Öl-Blaubrenner BE 1.3 ist nach DIN 51603-1 für den
Einsatz mit Heizöl EL Standard und schwefelarm
geeignet.
Additive, die Fließeigenschaften, Lagerstabilität und
thermische Stabilität verbessern, können ohne Beden-
ken eingesetzt werden.
7.7
Ölfilter
Der Ölfilter schützt empfindliche Bauteile des Brenners
wie Pumpe, Vorwärmer und Düse vor Verschmutzungen
und trägt dazu bei, Störungen zu vermeiden.
Als Filterwerkstoff empfehlen wir Sinterkunststoff. Die
Sinterkunststoffe zeichnen sich durch sehr hohe Fein-
heit, große Oberfläche und lange Standzeiten aus.
Der SuprapurCompact-O KUBC sollte serienmäßig mit
einem Ölfilter inklusive automatischem Entlüfter und
Filtereinsatz mit einer Größe von 25 μm ... 40 μm
ausgestattet werden. Um Funktionsstörungen der Düse
zu vermeiden, dürfen beim SuprapurCompact-O KUBC
grundsätzlich keine Filzfilter eingesetzt werden.
6 720 818 074 (2016/02)
5
3
Da eine Ölpumpe, ungeachtet der verbrauchten Menge
des Öls, immer das gleiche Volumen fördert, kann die
Menge des Rücklauföls um ein Vielfaches größer sein als
die verbrannte Menge. Dieses Rücklauföl wird in den
Entlüfterteil der Armatur gepumpt. Dort wird der von der
Ölpumpe erzeugte Überdruck durch ein membrange-
steuertes Ventil begrenzt und das entlüftete Heizöl der
Saugleitung zugeführt.
So wird lediglich die Ölmenge über den Filter aus dem
Tank angesaugt, die tatsächlich für die Verbrennung be-
nötigt wird. Dieses, noch Luftanteile enthaltende, Öl
wird mit dem bereits entlüfteten Rücklauföl in die Pum-
Höhe [m]
pe gesaugt. Durch die im Gehäuse angeordneten
> 0
Schwimmerventile wird die ausgeschiedene Luft an die
2
Atmosphäre abgegeben und ein konstantes Ölniveau im
automatischer Entlüfter erreicht.
0,1
Bild 23 integrierter Ölfilter
4
2
6 720 645 306-21.1O
1
6 720 617 929-29.1O
SuprapurCompact-O KUBC
