Tab. 65 Abgaszubehör
SuprapurCompact-O KUBC

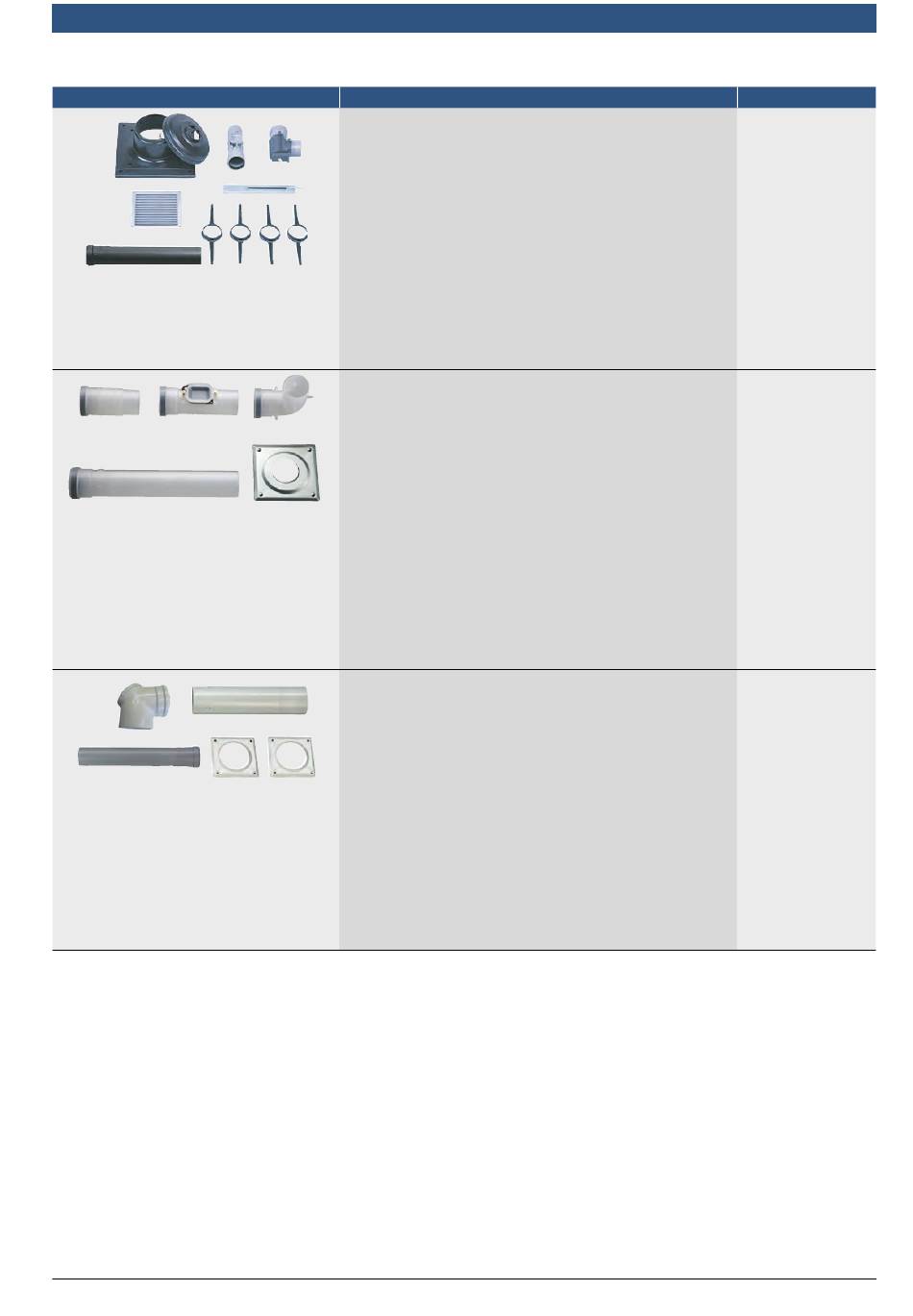

Bezeichnung/Beschreibung
AZB 614/1
Grundpaket für Abgasführung im Schacht, Ø 80 mm,
L = 1,65 m
Bestehend aus:
• 1 Stück Schachtabdeckung (mit Schnittkante ver-
sehen, kleine Abdeckflächen möglich)
• 1 Stück Rohr mit Prüföffnung
• 1 Stück Stützbogen mit Auflageschiene
• 4 Stück Abstandshalter
• 1 Stück Abgasleitung 0,5 m (UV-beständig)
• 1 Stück Luftgitter
AZB 614/1 kann für raumluftabhängigen und raumluft-
unabhängigen Betrieb verwendet werden.
AZB 615
Grundpaket für Abgasführung zum Schacht, Ø 80 mm,
L = 0,9 m
Bestehend aus:
• 1 Stück Blende
• 1 Stück Verlängerung, 500 mm lang
• 1 Stück Rohr mit Prüföffnung, 250 mm lang
• 1 Stück Bogen 90 °
• 1 Stück Langmuffe
AZB 615 kann nur für raumluftabhängigen Betrieb ver-
wendet werden. Der Einsatz in Aufenthaltsräumen nach
LBO ist nicht zulässig!
Die maximale zulässige Rohrlänge bis zum Schacht be-
trägt 3 m! Die Verbindungsleitung mit einer Steigung
von 3 ° (= 5,2 %) verlegen!
AZB 616/1
Grundpaket für Abgasführung zum Schacht im
konzentrischen Rohr, Ø 80/125 mm, L = 0,80 m
Bestehend aus:
• 1 Stück Blende
• 1 Stück Verlängerung mit 500 mm
• 1 Stück Bogen 90 ° mit Prüföffnung
• 1 Stück Anschluss an LAS
Das AZB-Paket kann für raumluftabhängigen Betrieb
und für raumluftunabhängigen Betrieb mit Abgasleitung
im Schutzrohr verwendet werden.
Die maximale zulässige Rohrlänge bis zum Schacht be-
trägt 3 m! Die Verbindungsleitung mit einer Steigung
von 3 ° (= 5,2 %) verlegen!
Kunststoff-Abgassysteme | 79
Art.-Nr.
7 719 001 947
7 719 001 530
7 719 002 770
