56 | Installationszubehör
dem Heizkreis-Anschluss-Set HSM 20 E plus, HSM 25 E
plus oder HS 25 E plus und dem Heizkreisverteiler
HKV.../32 zu montieren. Der Erweiterungsbausatz ES 0
besteht aus einem Ausgleichsstück in Form einer
speziellen Überwurfmutter für den Vor- und Rücklauf
und den erforderlichen Flachdichtungen.
1

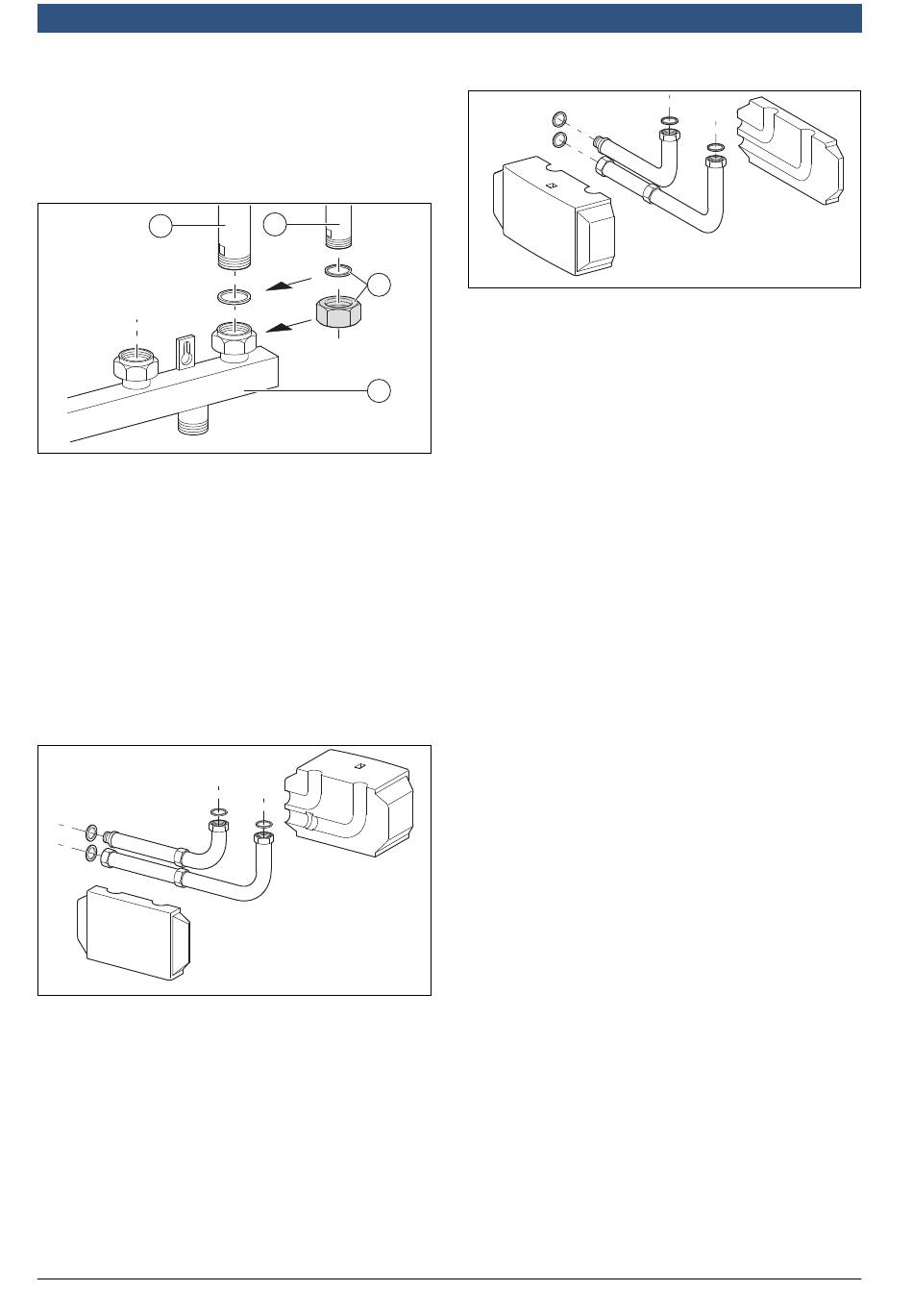

Bild 48 Erweiterungsbausatz ES 0
[1]
HS (DN 32)
[2]
HS (DN 25)
[3]
ES 0 (Erweiterungsbausatz)
[4]
HKV (DN 32)
11.5
Erweiterungsbausatz BCS26 (ES 4)
In Verbindung mit dem Kesselanschluss-Set BCS25
(BCS21)rechts/BCS28 (BCS23)links, ist der Erweite-
rungsbausatz BCS26 (ES 4) für den Anschluss eines
zweiten Heizkreises an den Multifunktionsverteiler
erforderlich. Der Erweiterungsbausatz BCS26 (ES 4) be-
steht aus einer Verbindungsleitung für den Vor- und
Rücklauf, den erforderlichen Flachdichtungen und einer
Wärmedämmung.
Bild 49 Erweiterungsbausatz BC26 (ES 4)
11.6
Erweiterungsbausatz BCS27 (ES 5)
In Verbindung mit dem Kesselanschluss-Set BCS25
(BCS21)rechts/BCS28 (BCS23)links und dem Erweite-
rungsbausatz BCS26 (ES 4) für einen zweiten Heizkreis
ist der Erweiterungsbausatz BCS27 (ES 5) für den An-
schluss eines dritten Heizkreises an den Multi-
funktionsverteiler erforderlich. Der Erweiterungsbausatz
BCS27 (ES 5) besteht aus einer Verbindungsleitung für
den Vor- und Rücklauf, den erforderlichen Flachdichtun-
gen und einer Wärmedämmung.
6 720 818 074 (2016/02)
2
3
4
6 720 806 952-63.2T
6 720 806 952-64.1T
Bild 50 Erweiterungsbausatz BCS27 (ES 5)
6 720 806 952-65.1T
SuprapurCompact-O KUBC
