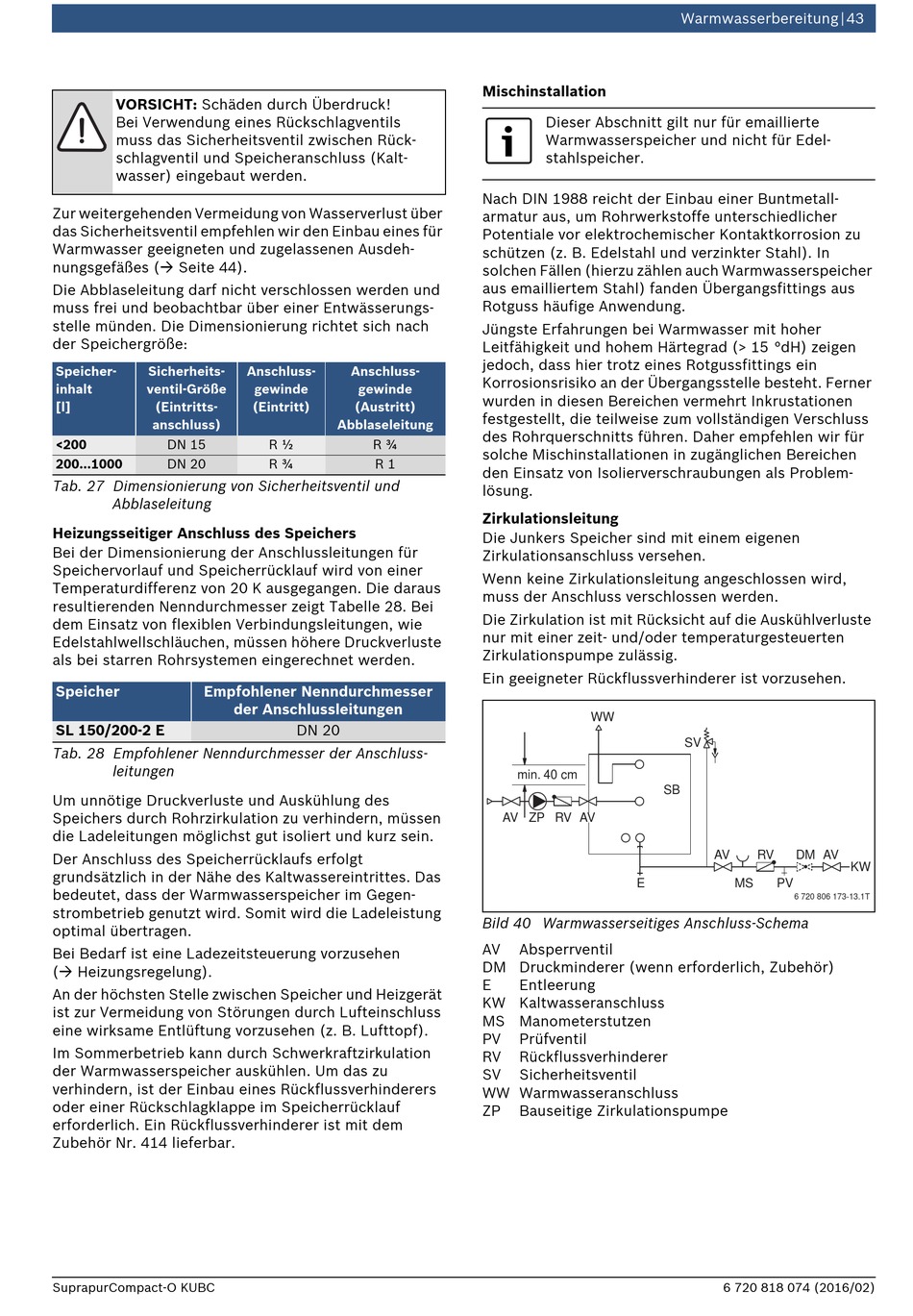

VORSICHT: Schäden durch Überdruck!
Bei Verwendung eines Rückschlagventils
muss das Sicherheitsventil zwischen Rück-
schlagventil und Speicheranschluss (Kalt-
wasser) eingebaut werden.
Zur weitergehenden Vermeidung von Wasserverlust über
das Sicherheitsventil empfehlen wir den Einbau eines für
Warmwasser geeigneten und zugelassenen Ausdeh-
nungsgefäßes ( Seite 44).
Die Abblaseleitung darf nicht verschlossen werden und
muss frei und beobachtbar über einer Entwässerungs-
stelle münden. Die Dimensionierung richtet sich nach
der Speichergröße:
Speicher-
Sicherheits-
inhalt
ventil-Größe
[l]
(Eintritts-
anschluss)
<200
DN 15
200...1000
DN 20
Tab. 27 Dimensionierung von Sicherheitsventil und
Abblaseleitung
Heizungsseitiger Anschluss des Speichers
Bei der Dimensionierung der Anschlussleitungen für
Speichervorlauf und Speicherrücklauf wird von einer
Temperaturdifferenz von 20 K ausgegangen. Die daraus
resultierenden Nenndurchmesser zeigt Tabelle 28. Bei
dem Einsatz von flexiblen Verbindungsleitungen, wie
Edelstahlwellschläuchen, müssen höhere Druckverluste
als bei starren Rohrsystemen eingerechnet werden.
Speicher
Empfohlener Nenndurchmesser
SL 150/200-2 E
Tab. 28 Empfohlener Nenndurchmesser der Anschluss-
leitungen
Um unnötige Druckverluste und Auskühlung des
Speichers durch Rohrzirkulation zu verhindern, müssen
die Ladeleitungen möglichst gut isoliert und kurz sein.
Der Anschluss des Speicherrücklaufs erfolgt
grundsätzlich in der Nähe des Kaltwassereintrittes. Das
bedeutet, dass der Warmwasserspeicher im Gegen-
strombetrieb genutzt wird. Somit wird die Ladeleistung
optimal übertragen.
Bei Bedarf ist eine Ladezeitsteuerung vorzusehen
( Heizungsregelung).
An der höchsten Stelle zwischen Speicher und Heizgerät
ist zur Vermeidung von Störungen durch Lufteinschluss
eine wirksame Entlüftung vorzusehen (z. B. Lufttopf).
Im Sommerbetrieb kann durch Schwerkraftzirkulation
der Warmwasserspeicher auskühlen. Um das zu
verhindern, ist der Einbau eines Rückflussverhinderers
oder einer Rückschlagklappe im Speicherrücklauf
erforderlich. Ein Rückflussverhinderer ist mit dem
Zubehör Nr. 414 lieferbar.
SuprapurCompact-O KUBC
Anschluss-
Anschluss-
gewinde
gewinde
(Eintritt)
(Austritt)
Abblaseleitung
R ½
R ¾
R ¾
R 1
der Anschlussleitungen
DN 20
Mischinstallation
Dieser Abschnitt gilt nur für emaillierte
Warmwasserspeicher und nicht für Edel-
stahlspeicher.
Nach DIN 1988 reicht der Einbau einer Buntmetall-
armatur aus, um Rohrwerkstoffe unterschiedlicher
Potentiale vor elektrochemischer Kontaktkorrosion zu
schützen (z. B. Edelstahl und verzinkter Stahl). In
solchen Fällen (hierzu zählen auch Warmwasserspeicher
aus emailliertem Stahl) fanden Übergangsfittings aus
Rotguss häufige Anwendung.
Jüngste Erfahrungen bei Warmwasser mit hoher
Leitfähigkeit und hohem Härtegrad (> 15 °dH) zeigen
jedoch, dass hier trotz eines Rotgussfittings ein
Korrosionsrisiko an der Übergangsstelle besteht. Ferner
wurden in diesen Bereichen vermehrt Inkrustationen
festgestellt, die teilweise zum vollständigen Verschluss
des Rohrquerschnitts führen. Daher empfehlen wir für
solche Mischinstallationen in zugänglichen Bereichen
den Einsatz von Isolierverschraubungen als Problem-
lösung.
Zirkulationsleitung
Die Junkers Speicher sind mit einem eigenen
Zirkulationsanschluss versehen.
Wenn keine Zirkulationsleitung angeschlossen wird,
muss der Anschluss verschlossen werden.
Die Zirkulation ist mit Rücksicht auf die Auskühlverluste
nur mit einer zeit- und/oder temperaturgesteuerten
Zirkulationspumpe zulässig.
Ein geeigneter Rückflussverhinderer ist vorzusehen.
WW
min. 40 cm
AV ZP RV
AV
E
Bild 40 Warmwasserseitiges Anschluss-Schema
AV
Absperrventil
DM Druckminderer (wenn erforderlich, Zubehör)
E
Entleerung
KW Kaltwasseranschluss
MS Manometerstutzen
PV
Prüfventil
RV
Rückflussverhinderer
SV
Sicherheitsventil
WW Warmwasseranschluss
ZP
Bauseitige Zirkulationspumpe
Warmwasserbereitung | 43
SV
SB
AV
RV
DM AV
MS
PV
6 720 806 173-13.1T
6 720 818 074 (2016/02)
KW
