7.8
Öldüse
Kernstück eines jeden Öl-Gebläsebrenners ist die Öl-
Druckzerstäuberdüse ( Bild 24 und Tabelle 15).
Der Öl-Druckzerstäuberdüse fallen folgende Aufgaben
zu:
• Zerstäuben des Heizöls in feine und feinste Tröpfchen
als Vorstufe zur Gemischbildung mit Verbrennungsluft
• Gestalten einer bestimmten Flammenform (in
Verbindung mit der Mischeinrichtung)
Das Öl tritt durch den Filter ein und gelangt durch die
Bodenschraube und deren seitlichen Öffnungen am Ke-
gel entlang bis zu den Tangentialschlitzen des Kegels.
Danach wird das Öl unter hohem Druck durch diese
Schlitze in die Wirbelkammer gepresst. Dabei wird auf
dem Weg durch die Kegelschlitze ein Teil der Druck-
energie in Rotationsenergie umgewandelt.
In der Wirbelkammer erhält das Öl einen sehr starken
Drall, sodass sich dabei ein rotierender Ölfilm bildet, der
sich in Richtung der Düsenöffnung bewegt. Die Ge-
Kessel-Nennleistung
Brennerleistung
1)
Düsentyp
Öldruck
Öldurchsatz
Statischer Druck Brennergebläse
Tab. 15 Einstellwerte und Düsenbestückung
1) Wir empfehlen, ausschließlich die hier angegebenen Düsentypen zu verwenden.
SuprapurCompact-O KUBC
schwindigkeit des Ölfilms ist so groß, dass er schließlich
in eine Vielzahl winzig feiner Öltröpfchen zerspringt.

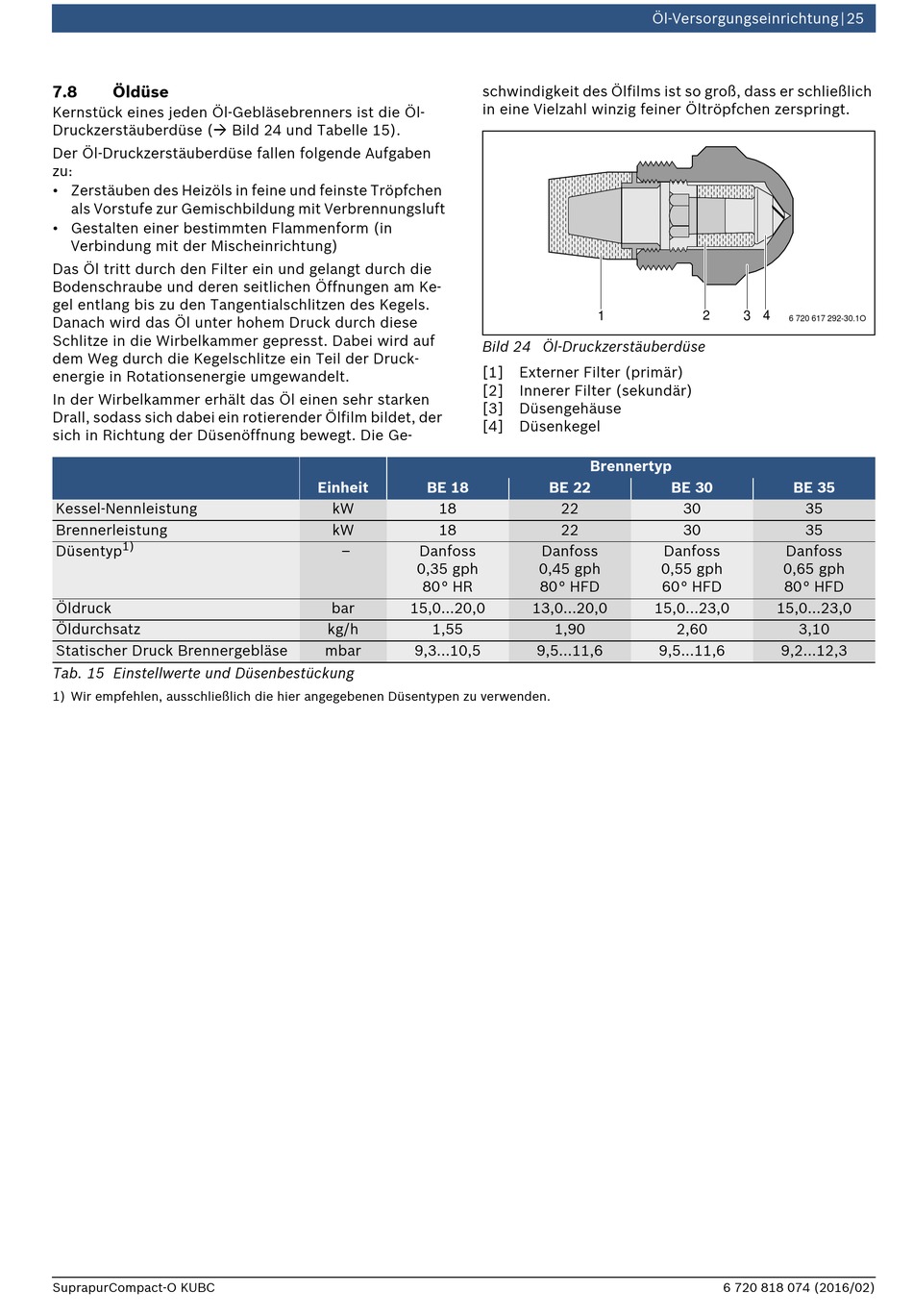

Bild 24 Öl-Druckzerstäuberdüse
[1]
[2]
[3]
[4]
Einheit
BE 18
kW
18
kW
18
–
Danfoss
0,35 gph
80 ° HR
bar
15,0...20,0
kg/h
1,55
mbar
9,3...10,5
Öl-Versorgungseinrichtung | 25
1
Externer Filter (primär)
Innerer Filter (sekundär)
Düsengehäuse
Düsenkegel
Brennertyp
BE 22
BE 30
22
30
22
30
Danfoss
Danfoss
0,45 gph
0,55 gph
80 ° HFD
60 ° HFD
13,0...20,0
15,0...23,0
1,90
2,60
9,5...11,6
9,5...11,6
2
3 4
6 720 617 292-30.1O
BE 35
35
35
Danfoss
0,65 gph
80 ° HFD
15,0...23,0
3,10
9,2...12,3
6 720 818 074 (2016/02)
