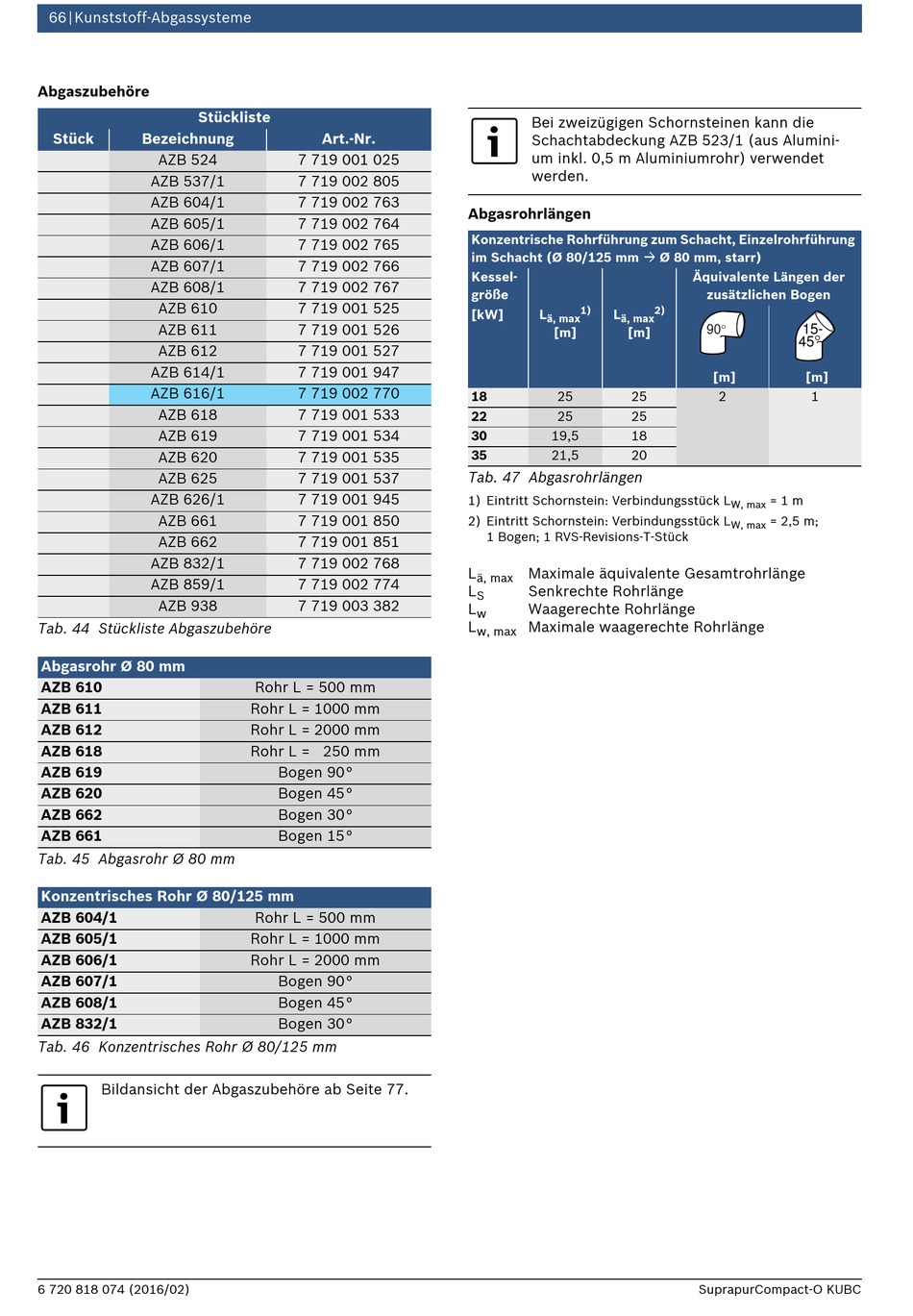

66 | Kunststoff-Abgassysteme
Abgaszubehöre
Stückliste
Stück
Bezeichnung
AZB 524
AZB 537/1
AZB 604/1
AZB 605/1
AZB 606/1
AZB 607/1
AZB 608/1
AZB 610
AZB 611
AZB 612
AZB 614/1
AZB 616/1
AZB 618
AZB 619
AZB 620
AZB 625
AZB 626/1
AZB 661
AZB 662
AZB 832/1
AZB 859/1
AZB 938
Tab. 44 Stückliste Abgaszubehöre
Abgasrohr Ø 80 mm
AZB 610
AZB 611
AZB 612
AZB 618
AZB 619
AZB 620
AZB 662
AZB 661
Tab. 45 Abgasrohr Ø 80 mm
Konzentrisches Rohr Ø 80/125 mm
AZB 604/1
AZB 605/1
AZB 606/1
AZB 607/1
AZB 608/1
AZB 832/1
Tab. 46 Konzentrisches Rohr Ø 80/125 mm
Bildansicht der Abgaszubehöre ab Seite 77.
6 720 818 074 (2016/02)
Art.-Nr.
7 719 001 025
7 719 002 805
7 719 002 763
7 719 002 764
7 719 002 765
7 719 002 766
7 719 002 767
7 719 001 525
7 719 001 526
7 719 001 527
7 719 001 947
7 719 002 770
7 719 001 533
7 719 001 534
7 719 001 535
7 719 001 537
7 719 001 945
7 719 001 850
7 719 001 851
7 719 002 768
7 719 002 774
7 719 003 382
Rohr L = 500 mm
Rohr L = 1000 mm
Rohr L = 2000 mm
Rohr L = 250 mm
Bogen 90 °
Bogen 45 °
Bogen 30 °
Bogen 15 °
Rohr L = 500 mm
Rohr L = 1000 mm
Rohr L = 2000 mm
Bogen 90 °
Bogen 45 °
Bogen 30 °
Bei zweizügigen Schornsteinen kann die
Schachtabdeckung AZB 523/1 (aus Alumini-
um inkl. 0,5 m Aluminiumrohr) verwendet
werden.
Abgasrohrlängen
Konzentrische Rohrführung zum Schacht, Einzelrohrführung
im Schacht (Ø 80/125 mm Ø 80 mm, starr)
Kessel-
größe
1)
[kW]
L
L
ä, max
ä, max
[m]
[m]
18
25
25
22
25
25
30
19,5
18
35
21,5
20
Tab. 47 Abgasrohrlängen
1) Eintritt Schornstein: Verbindungsstück L
2) Eintritt Schornstein: Verbindungsstück L
1 Bogen; 1 RVS-Revisions-T-Stück
L
Maximale äquivalente Gesamtrohrlänge
ä, max
L
Senkrechte Rohrlänge
S
L
Waagerechte Rohrlänge
w
L
Maximale waagerechte Rohrlänge
w, max
Äquivalente Längen der
zusätzlichen Bogen
2)
90°
15-
°
45
[m]
[m]
2
1
= 1 m
W, max
= 2,5 m;
W, max
SuprapurCompact-O KUBC
