Planungshinweise – Abgasführung waagerecht Ø 80/125 mm über Dach (C
Raumluftunabhängige Betriebsweise – mit Luftansaugung von außen
5
30
6
7
45

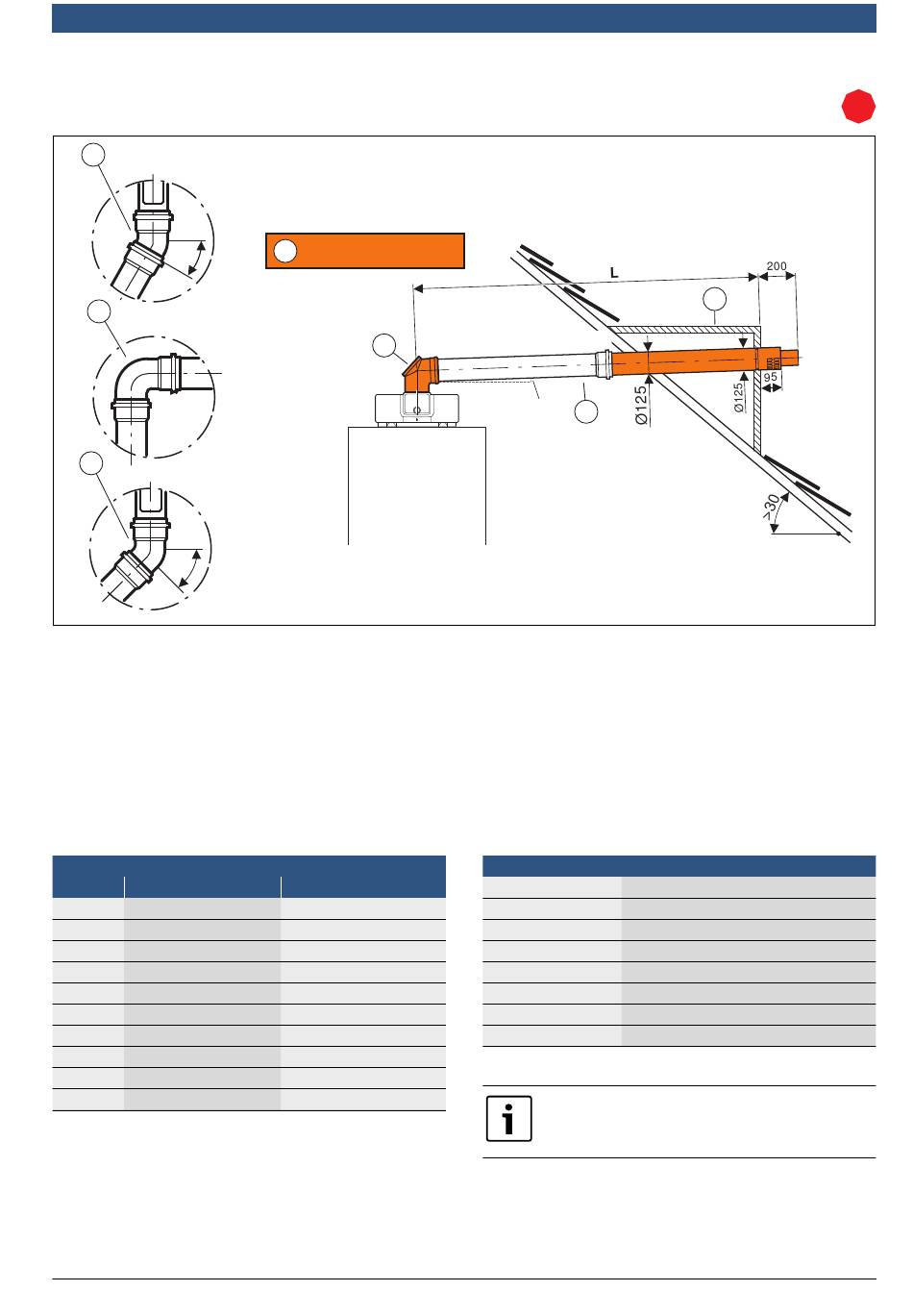

Bild 59 Abgasführung waagerecht Ø 80/125 mm über Dach (C
LS
Senkrechte Rohrlänge
LW Waagerechte Rohrlänge
[1]
AZB 600/3
[2]
AZB 938
[3]
AZB 604/1, AZB 605/1, AZB 606/1
[4]
AZ 122, AZ 123
[5]
AZB 832/1
[6]
AZB 607/1
[7]
AZB 608/1
Abgaszubehöre
Stückliste
Stück
Bezeichnung
AZB 600/3
AZB 604/1
AZB 605/1
AZB 606/1
AZB 607/1
AZB 608/1
AZB 832/1
AZB 938
AZ 122
AZ 123
Tab. 48 Stückliste Abgaszubehöre
SuprapurCompact-O KUBC
1
L = 0,50 - 0,70 m
2
Art.-Nr.
7 719 002 759
7 719 002 763
7 719 002 764
7 719 002 765
7 719 002 766
7 719 002 767
7 719 002 768
7 719 003 382
7 719 001 028
7 719 001 031
33x
5,2%
3
)
33x
Konzentrisches Rohr Ø 80/125 mm
AZB 604/1
AZB 605/1
AZB 606/1
AZB 607/1
AZB 608/1
AZB 832/1
AZ 122
Gaube für Dachneigung 30 °...45 °
AZ 123
Gaube für Dachneigung 45 °...60 °
Tab. 49 Konzentrisches Rohr Ø 80/125 mm
Bildansicht der Abgaszubehöre ab Seite 77.
Kunststoff-Abgassysteme | 67
)
4
6 720 818 074-10.1T
Rohr L = 500 mm
Rohr L = 1000 mm
Rohr L = 2000 mm
Bogen 90 °
Bogen 45 °
Bogen 30 °
