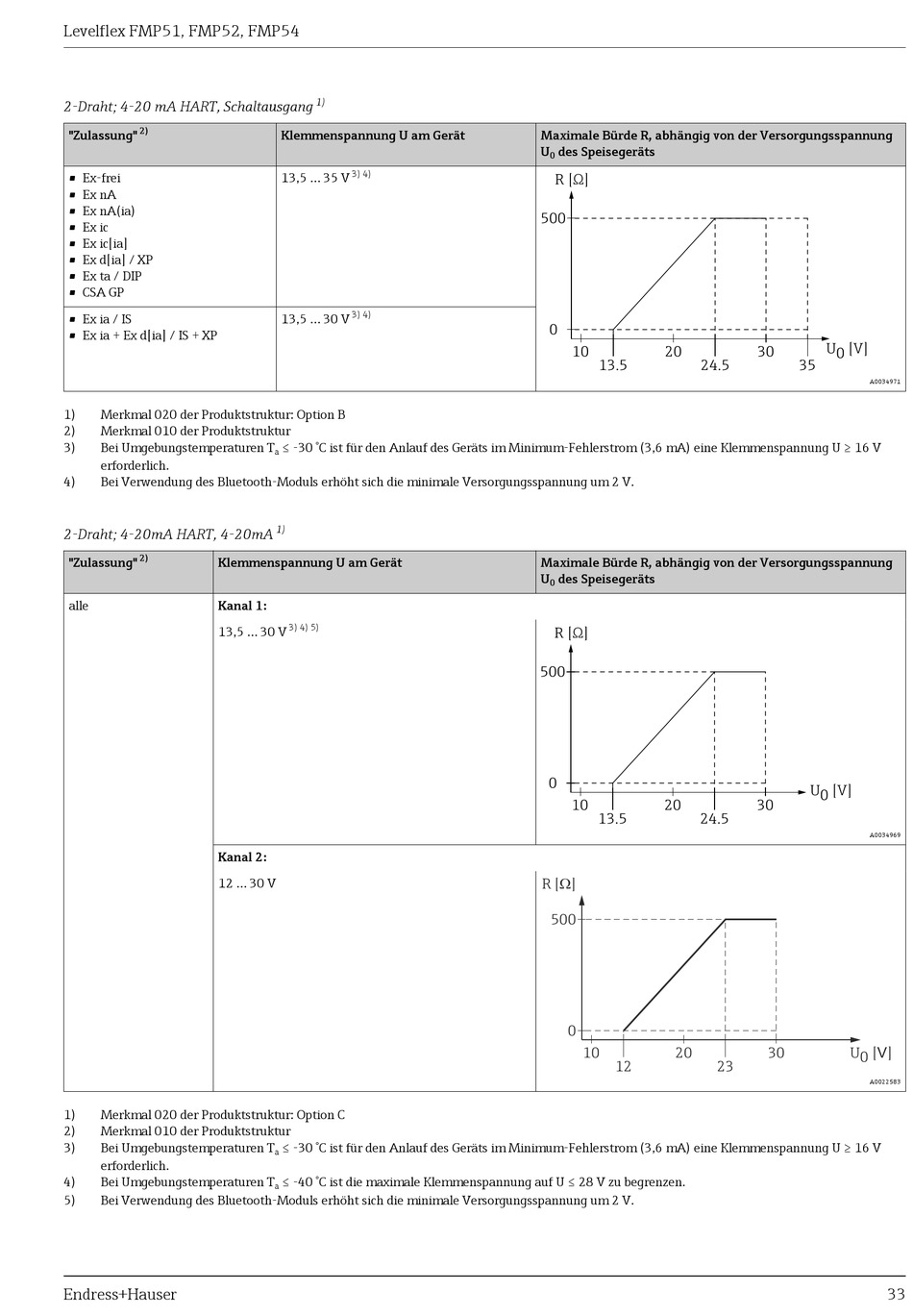

Endress+Hauser Levelflex FMP51 Technische Information Seite 33

Levelflex FMP51, FMP52, FMP54
2-Draht; 4-20 mA HART, Schaltausgang
2)
"Zulassung"
• Ex-frei
• Ex nA
• Ex nA(ia)
• Ex ic
• Ex ic[ia]
• Ex d[ia] / XP
• Ex ta / DIP
• CSA GP
• Ex ia / IS
• Ex ia + Ex d[ia] / IS + XP
1) Merkmal 020 der Produktstruktur: Option B
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich.
4) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
2-Draht; 4-20mA HART, 4-20mA
2)
"Zulassung" Klemmenspannung U am Gerät
alle Kanal 1:
13,5 ... 30 V
Kanal 2:
12 ... 30 V
1) Merkmal 020 der Produktstruktur: Option C
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich.
4) Bei Umgebungstemperaturen T
5) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
Endress+Hauser
1)
Klemmenspannung U am Gerät
3) 4)
13,5 ... 35 V
3) 4)
13,5 ... 30 V
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
1)
3) 4) 5)
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
≤ -40 °C ist die maximale Klemmenspannung auf U ≤ 28 V zu begrenzen.
a
Maximale Bürde R, abhängig von der Versorgungsspannung
U des Speisegeräts
0
R [ ] Ω
500
0
10 20
13.5 24.5
Maximale Bürde R, abhängig von der Versorgungsspannung
U des Speisegeräts
0
R [ ] Ω
500
0
10 20
13.5 24.5
R [ ]
W
500
0
10 20
12
U 0 [V]
30
35
A0034971
U 0 [V]
30
A0034969
30 U 0 [ ]
V
23
A0022583
