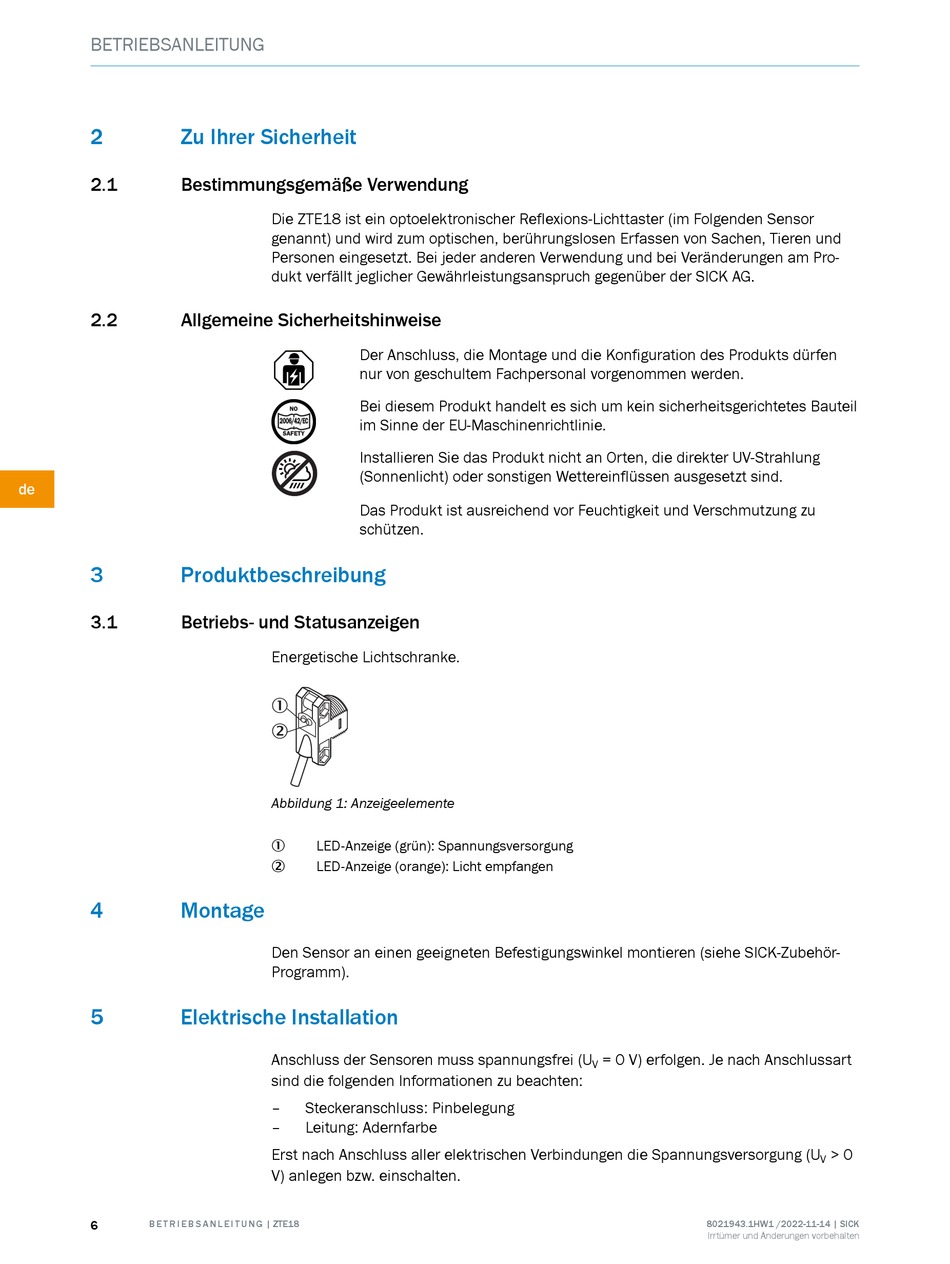

BETRIEBSANLEITUNG
2
Zu Ihrer Sicherheit
2.1
Bestimmungsgemäße Verwendung
2.2
Allgemeine Sicherheitshinweise
de
3
Produktbeschreibung
3.1
Betriebs- und Statusanzeigen
4
Montage
5
Elektrische Installation
6
B E T R I E B S A N L E I T U N G | ZTE18
Die ZTE18 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Pro‐
dukt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
NO
im Sinne der EU-Maschinenrichtlinie.
2006/42/EC
SAFETY
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
Energetische Lichtschranke.
1
2
Abbildung 1: Anzeigeelemente
LED-Anzeige (grün): Spannungsversorgung
1
LED-Anzeige (orange): Licht empfangen
2
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Anschluss der Sensoren muss spannungsfrei (U
sind die folgenden Informationen zu beachten:
–
Steckeranschluss: Pinbelegung
–
Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (U
V) anlegen bzw. einschalten.
= 0 V) erfolgen. Je nach Anschlussart
V
8021943.1HW1 /2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten
> 0
V
