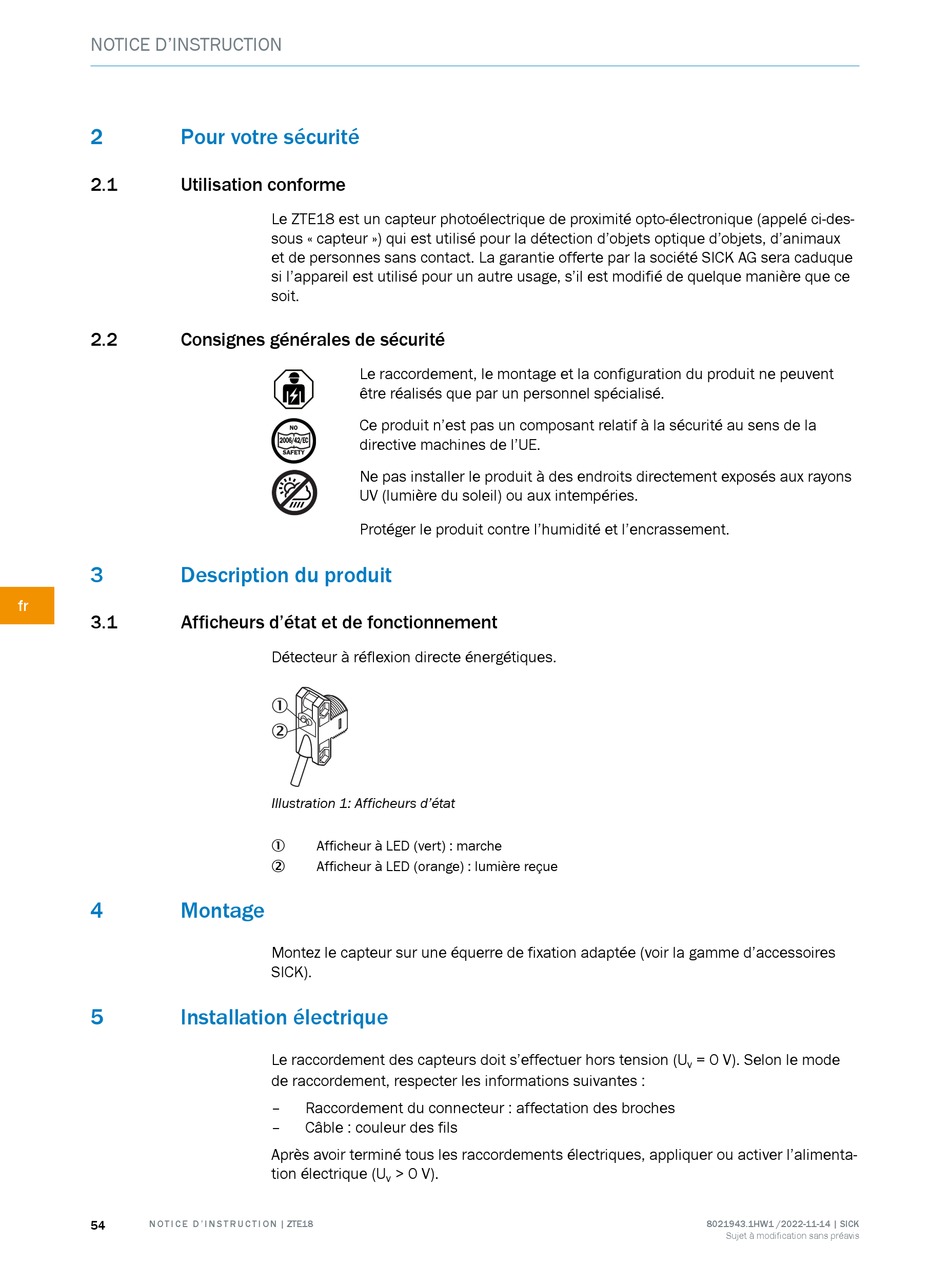

NOTICE D'INSTRUCTION
2
Pour votre sécurité
2.1
Utilisation conforme
2.2
Consignes générales de sécurité
3
Description du produit
fr
3.1
Afficheurs d'état et de fonctionnement
4
Montage
5
Installation électrique
54
N O T I C E D ' I N S T R U C T I O N | ZTE18
Le ZTE18 est un capteur photoélectrique de proximité opto-électronique (appelé ci-des‐
sous « capteur ») qui est utilisé pour la détection d'objets optique d'objets, d'animaux
et de personnes sans contact. La garantie offerte par la société SICK AG sera caduque
si l'appareil est utilisé pour un autre usage, s'il est modifié de quelque manière que ce
soit.
Le raccordement, le montage et la configuration du produit ne peuvent
être réalisés que par un personnel spécialisé.
Ce produit n'est pas un composant relatif à la sécurité au sens de la
NO
directive machines de l'UE.
2006/42/EC
SAFETY
Ne pas installer le produit à des endroits directement exposés aux rayons
UV (lumière du soleil) ou aux intempéries.
Protéger le produit contre l'humidité et l'encrassement.
Détecteur à réflexion directe énergétiques.
1
2
Illustration 1: Afficheurs d'état
Afficheur à LED (vert) : marche
1
Afficheur à LED (orange) : lumière reçue
2
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d'accessoires
SICK).
Le raccordement des capteurs doit s'effectuer hors tension (U
de raccordement, respecter les informations suivantes :
–
Raccordement du connecteur : affectation des broches
–
Câble : couleur des fils
Après avoir terminé tous les raccordements électriques, appliquer ou activer l'alimenta‐
tion électrique (U
> 0 V).
v
= 0 V). Selon le mode
v
8021943.1HW1 /2022-11-14 | SICK
Sujet à modification sans préavis
