6 Inbetriebnahme
8021943.1HW1 /2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten
1 Ausrichtung
ZTE18-xxxxx1: Sensor auf Objekt ausrichten. Positionierung so wählen, dass das Infrarot‐
licht (nicht sichtbar) in der Mitte des Objekts auftrifft. Die korrekte Ausrichtung kann nur
über die Anzeige-LEDs erkannt werden. Siehe dazu
darauf zu achten, dass die optische Öffnung (Frontscheibe) des Sensors vollständig frei ist.

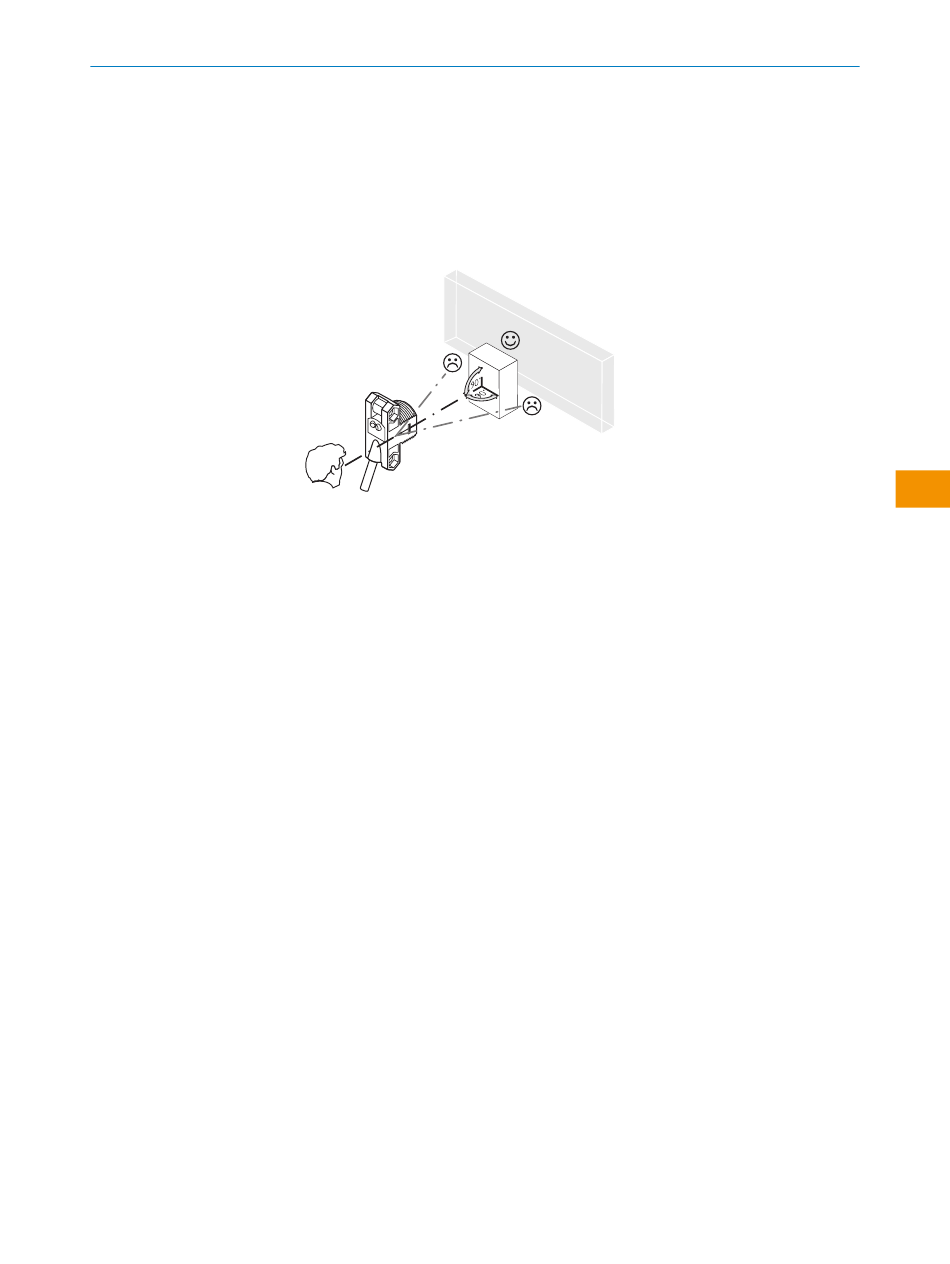

Abbildung 2: Ausrichtung
BETRIEBSANLEITUNG
Abbildung 2 und Tabelle 1. Es ist
