6 Mise en service
8021943.1HW1 /2022-11-14 | SICK
Sujet à modification sans préavis
1 Alignement
ZTE18-xxxxx1 : aligner le capteur sur l'objet. Choisir la position de sorte que le faisceau
infrarouge (invisible) touche l'objet en plein centre. Seules les LED permettent de savoir si
l'alignement est correct. Voir
(vitre frontale) du capteur est parfaitement dégagée.

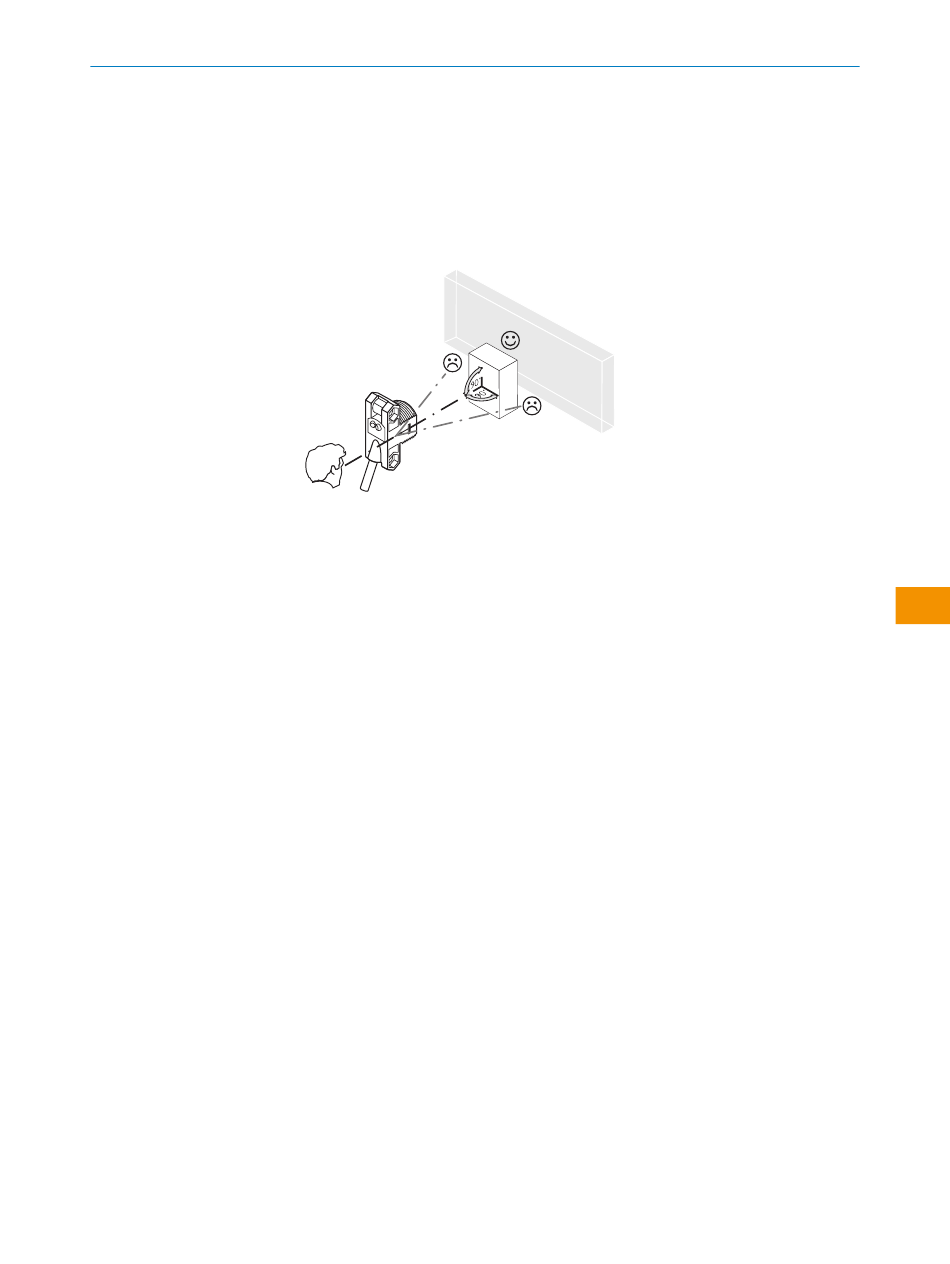

Illustration 2: Alignement
illustration 2 et tableau 1. S'assurer que l'ouverture optique
