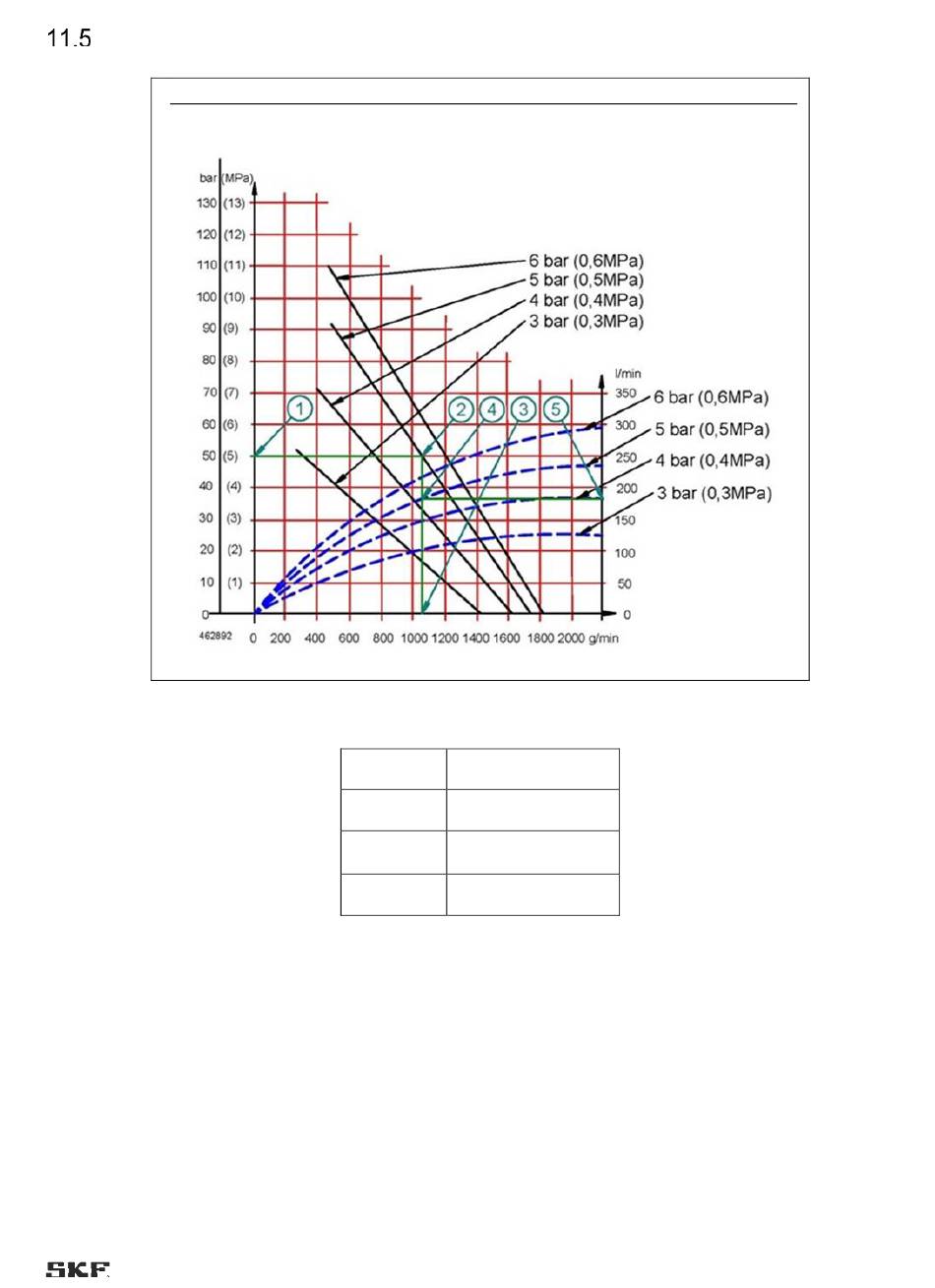

Ausgangskennlinie der MPB 1:20
Beispiel:
Der Druck der zugeführten Luft beträgt 5 bar (1), der Gegendruck (2) 50 bar. Das ergibt eine Schmiermittelausgabe von
1.050 g/min (3). Um den Luftverbrauch zu bestimmen, folgen Sie der gestrichelten 5-bar-Linie zu Punkt 4 und ziehen eine
waagerechte Linie zur Luftverbrauchsskala (5; 180 l/min).
Abb. 10 MPB 1:20-Pumpe, Ausgangskennlinie (462892)
Aggregat
Bezeichnung
bar (MPa)
Schmiermittelgegend
ruck
g/min
Pumpenleistung
cc/min
l/min
Luftverbrauch
der Pumpe
29
6
