Inbetriebnahme
Die Pumpe wird aktiviert, wenn Druckluft (Mindestdruck: 2 bar) an ihrem Drucklufteingang (4) ankommt. Die Pumpe
beaufschlagt das Schmiermittel mit Druck und leitet es durch den Schmiermittelauslass (5) in das Schmiersystem ein. Die
Pumpe besitzt auch einen Fassanschluss (6). Während der Drucklosschaltung läuft Schmiermittel über den
Fassanschluss in die Pumpenleitung und von dort zurück zum Schmiermittelfass. Der Schmiermitteldruck lässt sich am
Druckluftregler (gesondert erhältlich) einstellen. Bei Einsatz in einem Zentralschmiersystem wird die Druckluftzufuhr der
Pumpe von einer (gesondert erhältlichen) Steuerzentrale gemäß den benutzerdefinierten Schmierwerten gesteuert.
Die Pumpe kann mit einem Alarm für niedrigen Schmiermittelstand ausgerüstet werden (gesondert erhältlich), der an die
Steuerzentrale des Schmiersystems angeschlossen wird.
Drucklufteingang (4)
"
Schnellkupplung, 8 mm, G1/4"
Hydraulikanschlüsse (5, 6):
"
(5), P = Druck, Schmiermittelauslass, G1/4=, Basisanschluss, 12 l
(6), P = Tank, Schmiermitteleinlass, G1/4=, Basisanschluss, 12 l
"
6

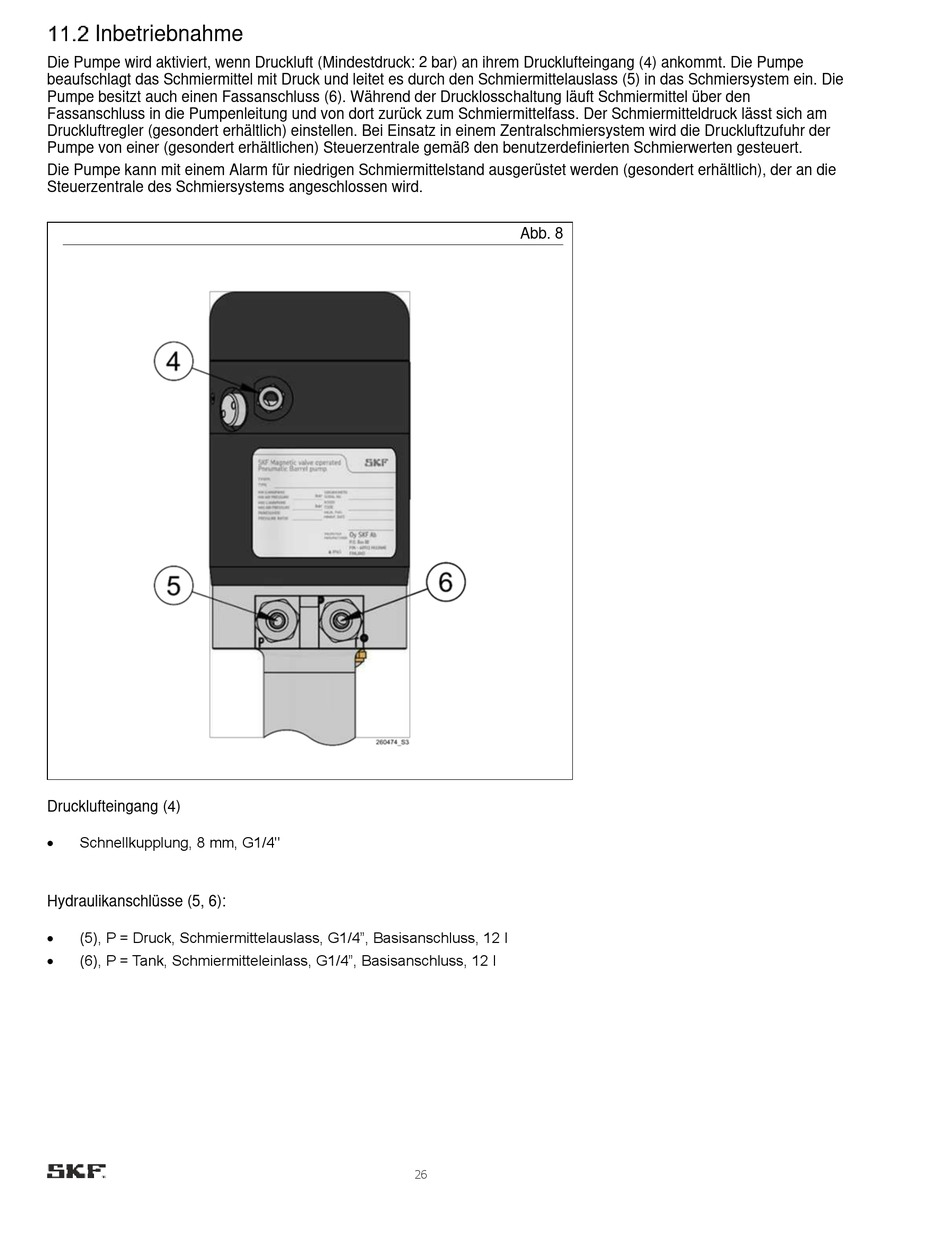

Abb. 8
26
