5. Hauptkomponenten

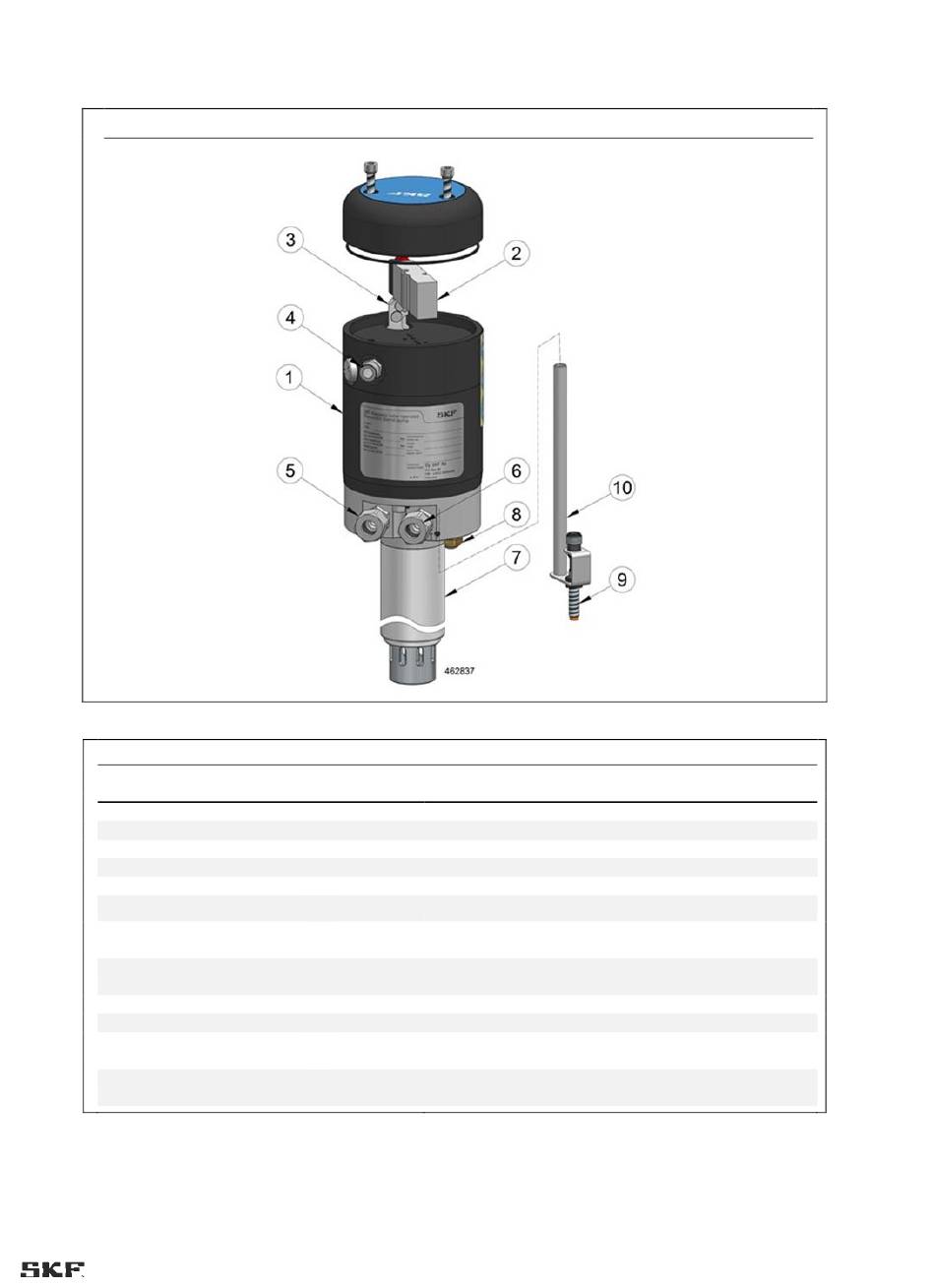

Die MPG-Pumpe besteht aus folgenden Komponenten (Abbildung 3):
Hauptkomponenten
Teil
1
2
6 3
4
5
6
7
8
9
10
Bezeichnung
Druckluftmotor
Druckluftventil
Ventilregler
Drucklufteingang, G1/4=, Schnellkupplung, Ø8
Schmiermittelverbindung (Hydraulikauslass), G1/4=,
Basisanschluss, 12 l
Fassanschluss (Rücklaufeinlass), G1/4=,
Basisanschluss, 12 l
Pumpeneinheit
Druckluft-Endschalldämpfer
Induktiver Sensor
(Lieferumfang des ECO-Deckelsatzes)
Halterung für Füllstandsschalter
(Lieferumfang des ECO-Deckelsatzes)
16
6
Abb. 3
Tabelle 3
