Hauptkomponenten

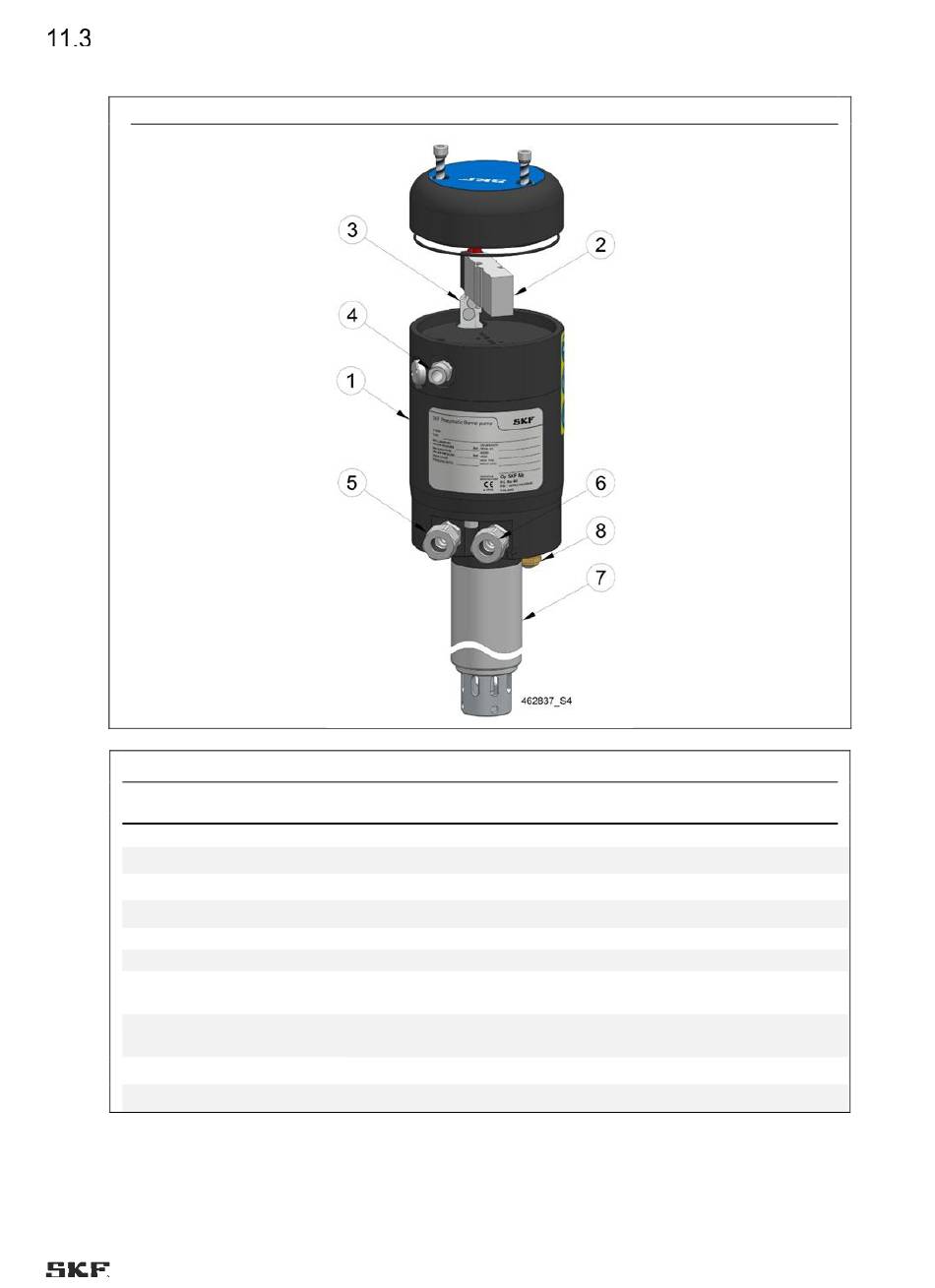

Die MPG-Pumpe besteht aus folgenden Komponenten (Abbildung 9):
Hauptkomponenten
Teil
1
2
3
4
a
5
6
7
8
Bezeichnung
Druckluftmotor
Druckluftventil
Ventilregler
Drucklufteingang, G1/4=, Schnellkupplung, Ø8
Schmiermittelverbindung (Hydraulikauslass), G1/4=,
Basisanschluss, 12 l
Fassanschluss (Rücklaufeinlass), G1/4=, Basisanschluss,
12 l
Pumpeneinheit
Druckluft-Endschalldämpfer
27
6
Fig. 9
Tabelle 9
